Гидроцилиндр хомут (TLZ080) — HITACHI ZW250-HCMF

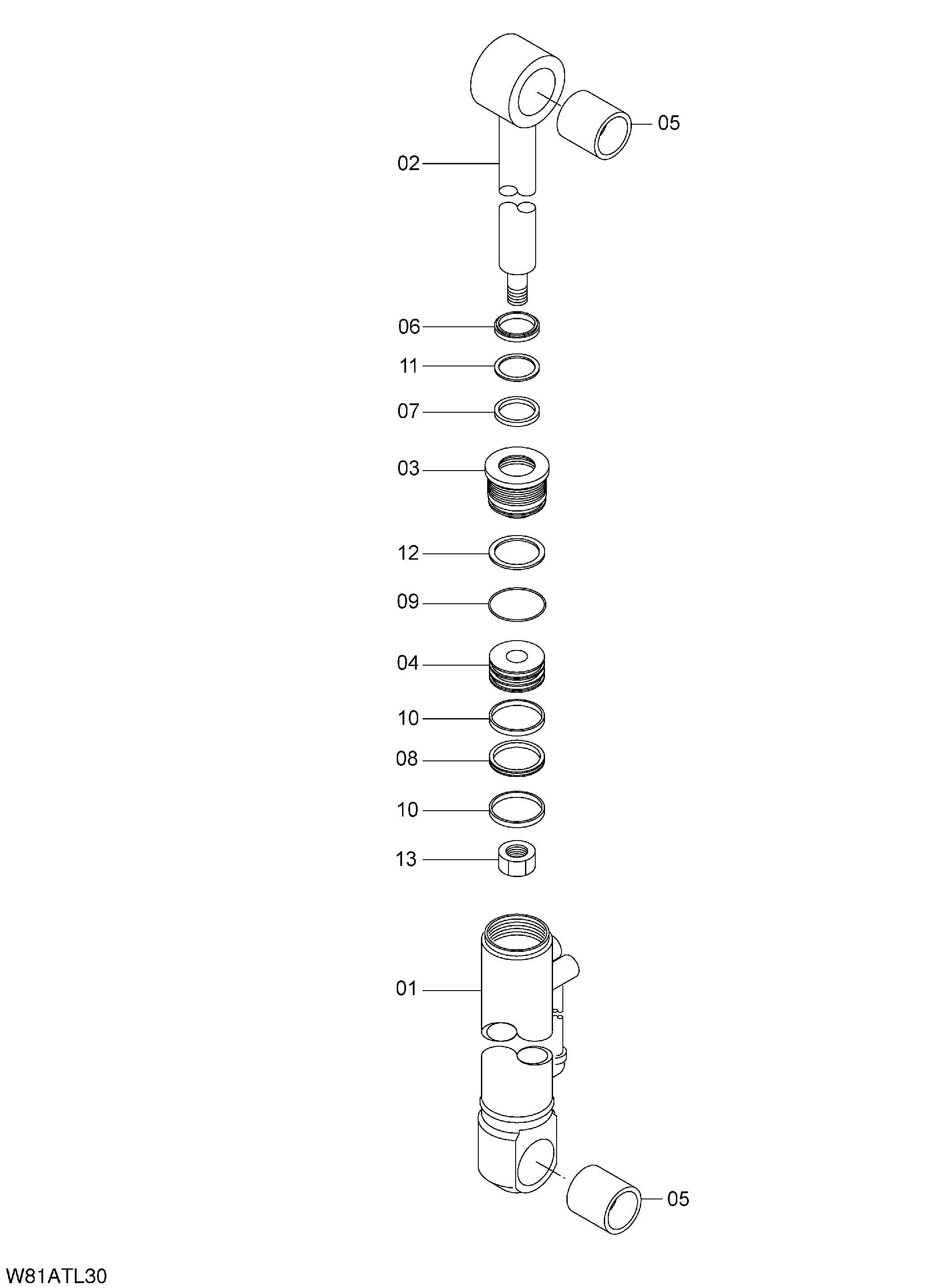

Заводская схема «Гидроцилиндр хомут (TLZ080)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-83831 | Гидроцилиндр хомут | 1 | |
| 01 | 563G8-87001 | Гидроцилиндр | 1 |
| 02 | 563G8-87011 | Шток поршня | 1 |
| 03 | 563G8-87021 | Втулка направляющая | 1 |
| 04 | 563G8-87031 | Поршень | 1 |
| 05 | 563G8-87041 | Втулка | 2 |
| 06 | 563G8-87051 | Пылезащитное уплотнение | 1 |
| 07 | 563G8-87061 | Манжета | 1 |
| 08 | 563G8-87071 | Уплотнение поршень | 1 |
| 09 | 563G8-87081 | Уплотнительное кольцо | 1 |
| 10 | 563G8-87091 | Износостойкое кольцо | 2 |
| 11 | 563G8-87101 | Кольцо задний UP | 1 |
| 12 | 563G8-87111 | Кольцо задний UP | 1 |
| 13 | 563G8-87121 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
