Гидроцилиндр подъём (правый) — HITACHI ZW250-HCMF

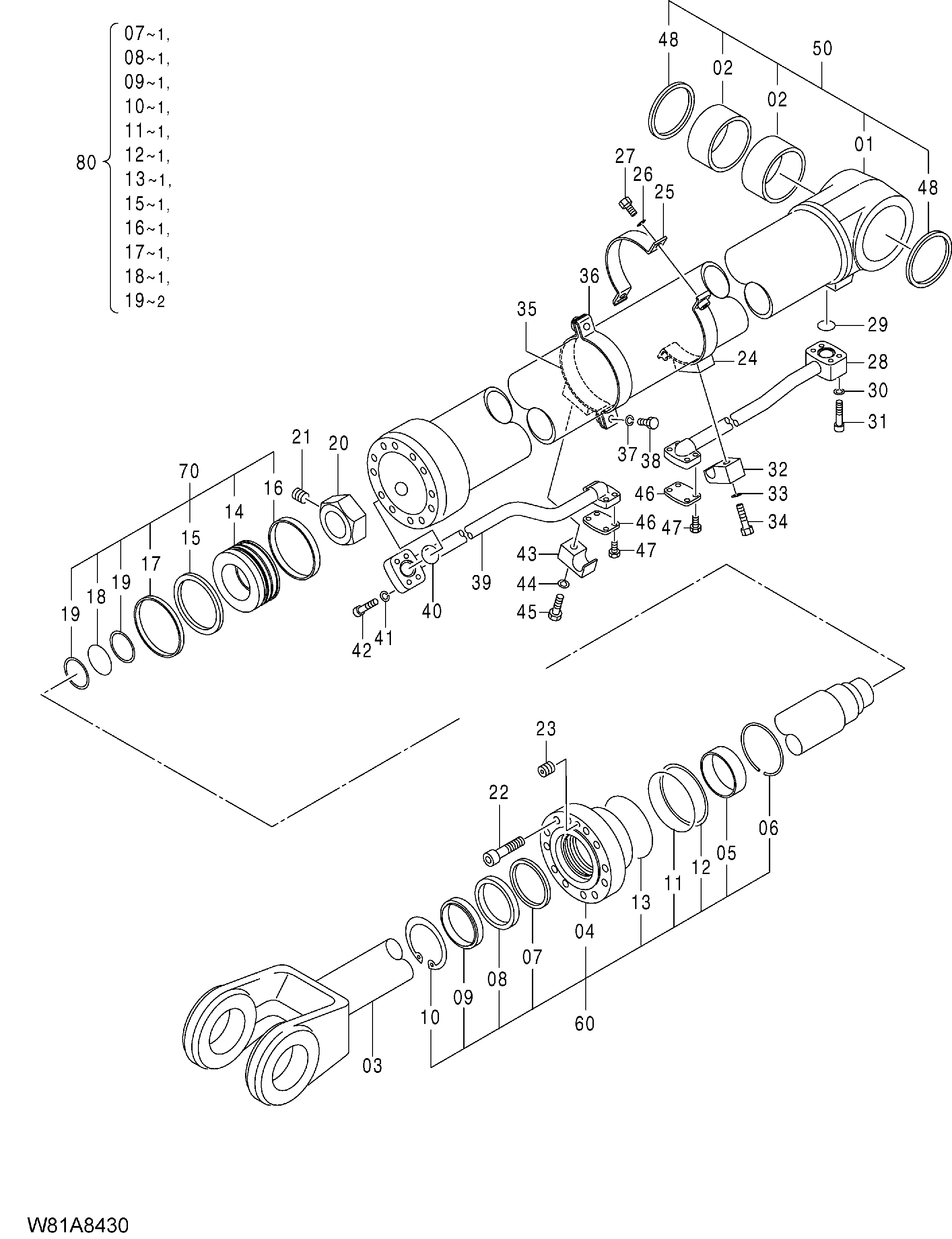

Заводская схема «Гидроцилиндр подъём (правый)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263H8-42021 | Гидроцилиндр подъём RH | 1 | |
| 01 | 263H8-47011 | Трубка в сборе | 1 |
| 02 | HL4381857 | Втулка | 2 |
| 03 | 263H8-47022 | Шток в сборе | 1 |
| 04 | 263G8-47032 | Крышка шток | 1 |
| 05 | 263G8-47041 | Дд-бусх | 1 |
| 06 | 263G8-47051 | Стопорное кольцо | 1 |
| 07 | 263G8-47061 | Уплотнение буффер | 1 |
| 08 | 263G8-47071 | U манжета | 1 |
| 09 | 263G8-47081 | Стеклоочиститель пыль | 1 |
| 10 | 263G8-47091 | Стопорное кольцо | 1 |
| 11 | 03350-01250 | Уплотнительное кольцо | 1 |
| 12 | 263G8-47101 | Кольцо задний UP | 1 |
| 13 | 03350-01300 | Уплотнительное кольцо | 1 |
| 14 | 263H8-47071 | Поршень | 1 |
| 15 | 263H8-47031 | Уплотнение слиппер | 1 |
| 16 | 263G8-47131 | Износостойкое кольцо | 1 |
| 17 | 263G8-47143 | Кольцо пыль | 1 |
| 18 | 03350-00700 | Уплотнительное кольцо | 1 |
| 19 | 263G8-47151 | Кольцо задний UP | 2 |
| 20 | 263G8-47161 | Гайка поршень | 1 |
| 21 | 263G8-47171 | Установочный винт | 1 |
| 22 | 01171-16060 | Болт HEX разъём | 12 |
| 23 | 263G8-47181 | Установочный винт | 1 |
| 24 | 263G8-47192 | Лента трубка в сборе-H | 1 |
| 25 | 263G8-47201 | Лента трубка | 1 |
| 26 | 02011-00010 | Пружинная шайба | 2 |
| 27 | 01113-10030 | Болт HEX | 2 |
| 28 | 263G8-47211 | Трубка в сборе-H | 1 |
| 29 | 03320-00280 | Уплотнительное кольцо | 1 |
| 30 | 02011-00010 | Пружинная шайба | 4 |
| 31 | 01171-10050 | Болт HEX разъём | 4 |
| 32 | 263G8-47221 | Хомут трубки | 1 |
| 33 | 02011-00012 | Пружинная шайба | 1 |
| 34 | 01113-12050 | Болт HEX | 1 |
| 35 | 263G8-47231 | Лента трубка в сборе-R | 1 |
| 36 | 263G8-47201 | Лента трубка | 1 |
| 37 | 02011-00010 | Пружинная шайба | 2 |
| 38 | 01113-10030 | Болт HEX | 2 |
| 39 | 263H8-47041 | Трубка в сборе-R(RH) | 1 |
| 40 | 03320-00280 | Уплотнительное кольцо | 1 |
| 41 | 02011-00010 | Пружинная шайба | 4 |
| 42 | 01171-10050 | Болт HEX разъём | 4 |
| 43 | 263G8-47221 | Хомут трубки | 1 |
| 44 | 02011-00012 | Пружинная шайба | 1 |
| 45 | 01113-12050 | Болт HEX | 1 |
| 48 | 263G8-47251 | Стеклоочиститель палец | 2 |
| 50 | 263H8-47121 | Гидроцилиндр трубка в сборе | 1 |
| 60 | 263G8-47321 | Шток крышка в сборе | 1 |
| 70 | 263H8-47101 | Поршень в сборе | 1 |
| 80 | 263H8-47111 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
