Пол плата(1) [H3H, HEH, HSH, HXH] — HITACHI ZW250-HCMF
Заводская схема «Пол плата(1) [H3H, HEH, HSH, HXH]» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

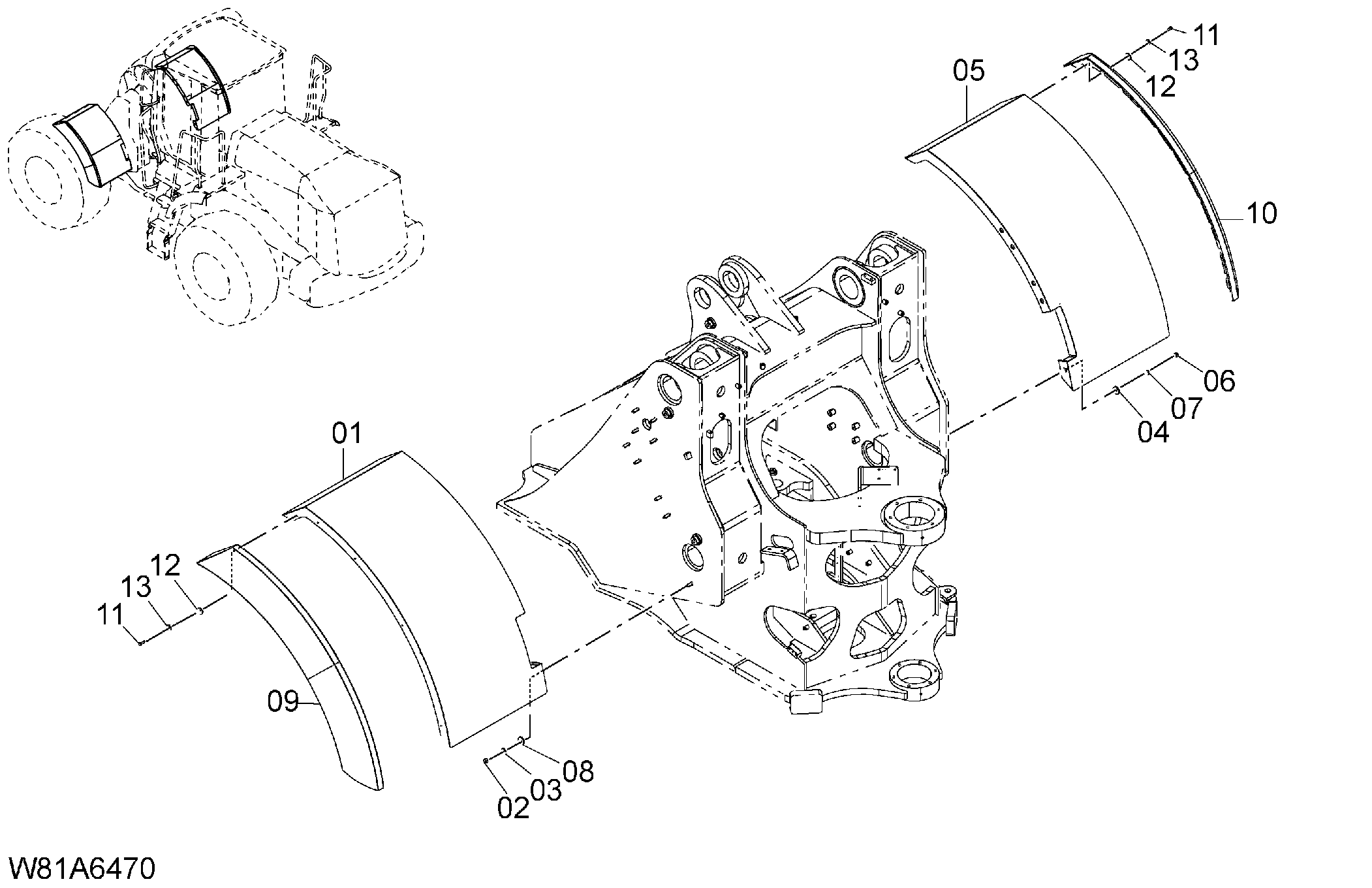

![Схема Пол плата(1) [H3H, HEH, HSH, HXH] HITACHI ZW250-HCMF](/catalog-drawings/9b/9b16fe14-e226-4989-bcce-f218eea319a1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-50431 замена: 263G6-50432 | Передний крыло в сборе LH | 1 |
| 01 | 263G6-50432 | Передний крыло в сборе LH | 1 |
| 02 | 01401-00012 | Гайка | 5 |
| 03 | 02010-00012 | Шайба | 5 |
| 04 | 26096-42351 | Шайба | 5 |
| 05 | 263G6-50441 замена: 263G6-50442 | Передний крыло в сборе RH | 1 |
| 05 | 263G6-50442 | Передний крыло в сборе RH | 1 |
| 06 | 01401-00012 | Гайка | 5 |
| 07 | 02010-00012 | Шайба | 5 |
| 08 | 26096-42351 | Шайба | 5 |
| 09 | 263G6-53671 | Крышка передний крыло LH | 1 |
| 10 | 263G6-53681 | Крышка передний крыло RH | 1 |
| 11 | 01100-08025 | Болт | 10 |
| 12 | 26606-52721 | Шайба | 10 |
| 13 | 21471-22311 замена: 02000-00008 | Шайба | 10 |
| 13 | 02000-00008 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
