Плоский нижний ковш(с велдед зуб) 3.6m3 [H3H](FBW360) — HITACHI ZW250-HCMF

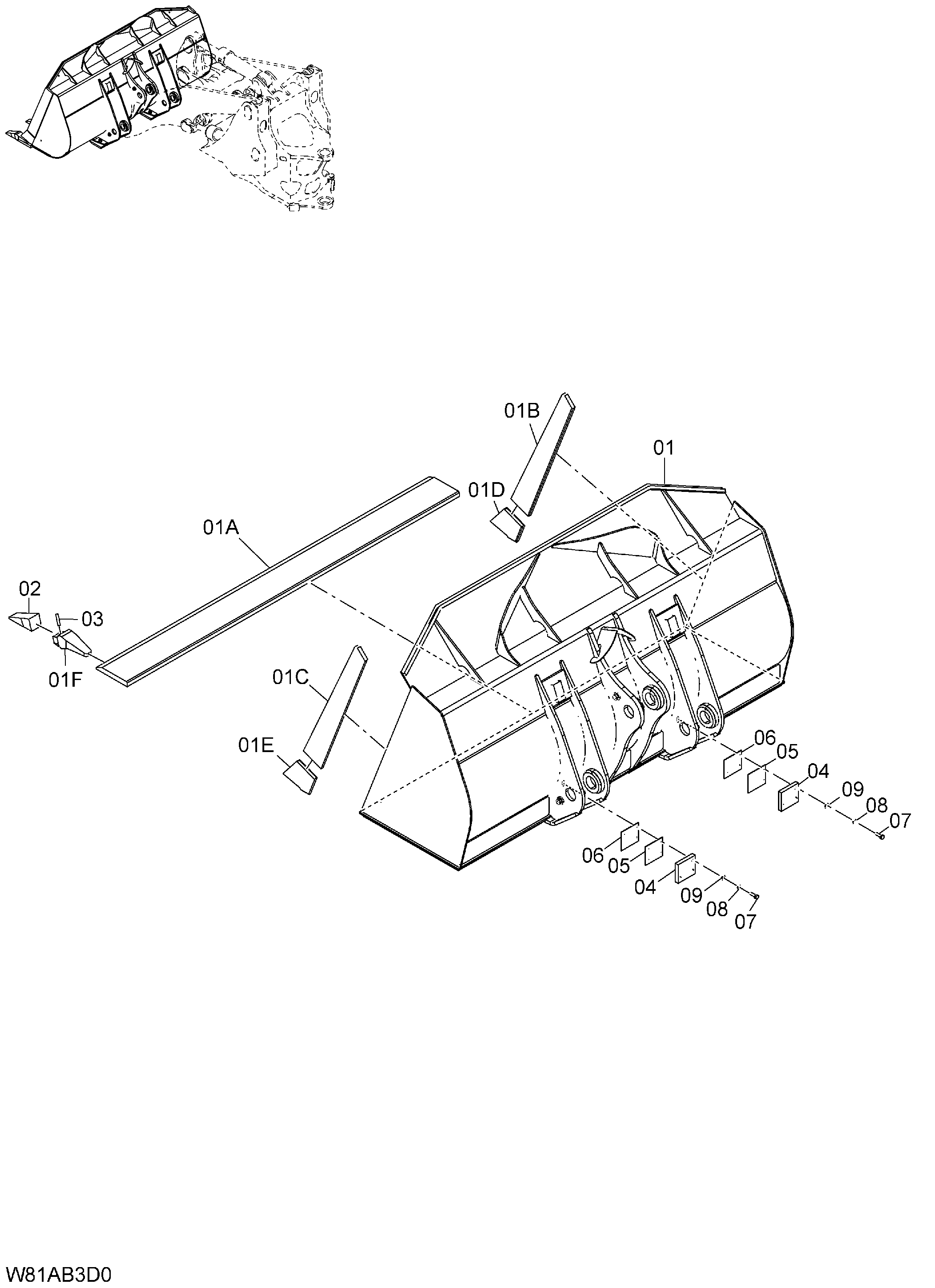

Заводская схема «Плоский нижний ковш(с велдед зуб) 3.6m3 [H3H](FBW360)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW250-HCMF](/catalog-drawings/b6/b659ad2b-faf4-4d59-8d15-53e1a730ee1b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563H8-80941 | Ковш в сборе(BW) | 1 | |
| 01 | 563H8-80861 | Ковш в сборе | 1 |
| 01A | 563H8-83131 | Кромка режущий | 1 |
| 01B | 563H8-83021 | Кромка боковой RH | 1 |
| 01C | 563H8-83011 | Кромка боковой LH | 1 |
| 01D | 563H8-83121 | Кромка корнер RH | 1 |
| 01E | 563H8-83111 | Кромка корнер LH | 1 |
| 01F | 382812-96130 | Адаптер | 10 |
| 02 | 382812-96140 | Зуб | 10 |
| 03 | 382812-96150 | Стопорный палец | 10 |
| 04 | 26678-82351 | Ограничитель | 2 |
| 05 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 06 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 07 | 01116-16050 | Болт | 8 |
| 08 | 02011-00016 | Пружинная шайба | 8 |
| 09 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
