Общий назначение ковш(с навесной режущий кромка) 3.5m3 [6CH, HCH, HEH, HSH, HXH](DEB350) — HITACHI ZW250-HCMF

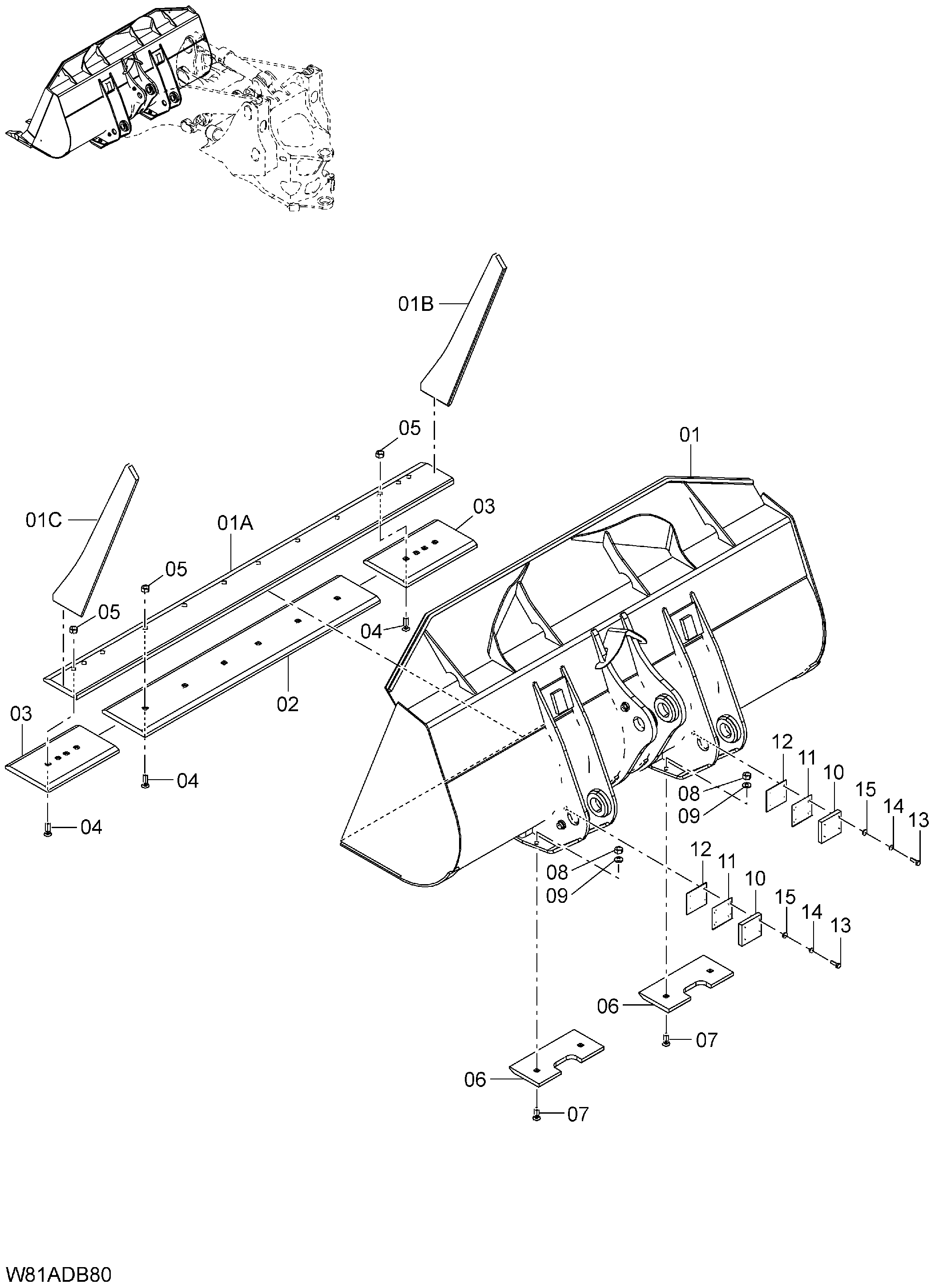

Заводская схема «Общий назначение ковш(с навесной режущий кромка) 3.5m3 [6CH, HCH, HEH, HSH, HXH](DEB350)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW250-HCMF](/catalog-drawings/a0/a0b950c9-9fa2-49ab-9970-08d27d620395.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563H8-80001 | Ковш в сборе(DEB) | 1 | |
| 01 | 563H8-80011 | Ковш в сборе | 1 |
| 01A | 26778-82372 | Кромка режущий | 1 |
| 01B | 563H8-82031 | Кромка боковой RH | 1 |
| 01C | 563H8-82021 | Кромка боковой LH | 1 |
| 02 | 26788-82621 | Кромка двойной | 1 |
| 03 | 26788-82611 | Кромка двойной боковой | 2 |
| 04 | 26788-82291 | Болт | 12 |
| 05 | 56600-54751 | Гайка | 12 |
| 06 | 56600-67771 | Пластина веар | 2 |
| 07 | 56600-51371 | Болт | 4 |
| 08 | 56600-54751 | Гайка | 4 |
| 09 | 56600-51471 | Шайба | 4 |
| 10 | 26678-82351 | Ограничитель | 2 |
| 11 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 12 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 13 | 01116-16050 | Болт | 8 |
| 14 | 02011-00016 | Пружинная шайба | 8 |
| 15 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
