Общий назначение ковш(с велдед зуб) 3.4m3 [H3H](BW340) — HITACHI ZW250-HCMF

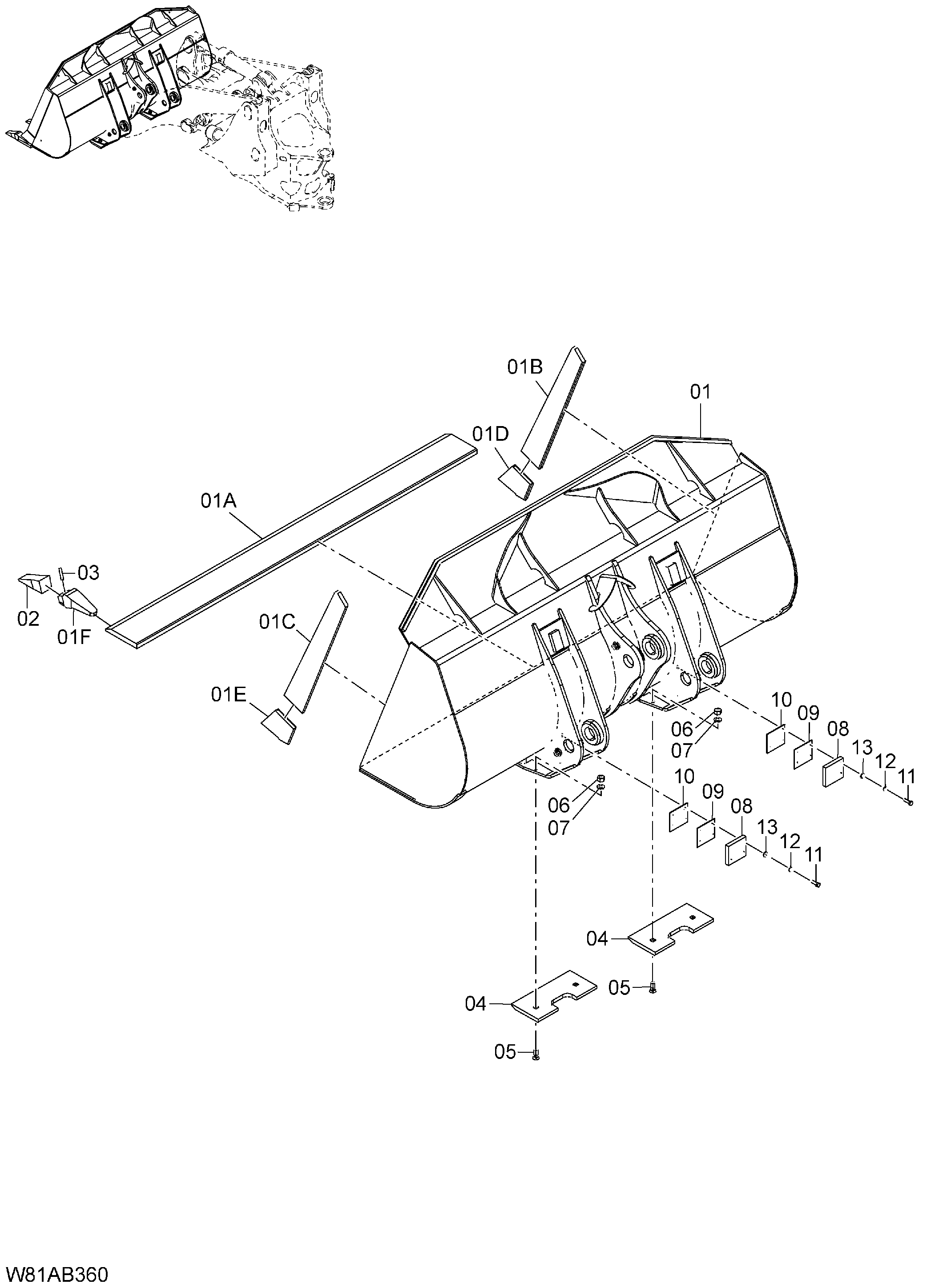

Заводская схема «Общий назначение ковш(с велдед зуб) 3.4m3 [H3H](BW340)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW250-HCMF](/catalog-drawings/4b/4bb883b4-f814-457f-97fb-7a4bc5bf1968.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563H8-80291 | Ковш в сборе(BW) | 1 | |
| 01 | 563H8-80641 | Ковш в сборе | 1 |
| 01A | 563H8-83131 | Кромка режущий | 1 |
| 01B | 563H8-82381 | Кромка боковой RH | 1 |
| 01C | 563H8-82371 | Кромка боковой LH | 1 |
| 01D | 563H8-83121 | Кромка корнер RH | 1 |
| 01E | 563H8-83111 | Кромка корнер LH | 1 |
| 01F | 382812-96130 | Адаптер | 10 |
| 02 | 382812-96140 | Зуб | 10 |
| 03 | 382812-96150 | Стопорный палец | 10 |
| 04 | 56600-67771 | Пластина веар | 2 |
| 05 | 56600-51371 | Болт | 4 |
| 06 | 56600-54751 | Гайка | 4 |
| 07 | 56600-51471 | Шайба | 4 |
| 08 | 26678-82351 | Ограничитель | 2 |
| 09 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 10 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 11 | 01116-16050 | Болт | 8 |
| 12 | 02011-00016 | Пружинная шайба | 8 |
| 13 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
