Подвеска сиденье с головка опора(HITACHI лого)(GRAMMER) [H3H, HCH, HEH, HSH, HXH](комплект006) — HITACHI ZW250-HCMF
Заводская схема «Подвеска сиденье с головка опора(HITACHI лого)(GRAMMER) [H3H, HCH, HEH, HSH, HXH](комплект006)» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

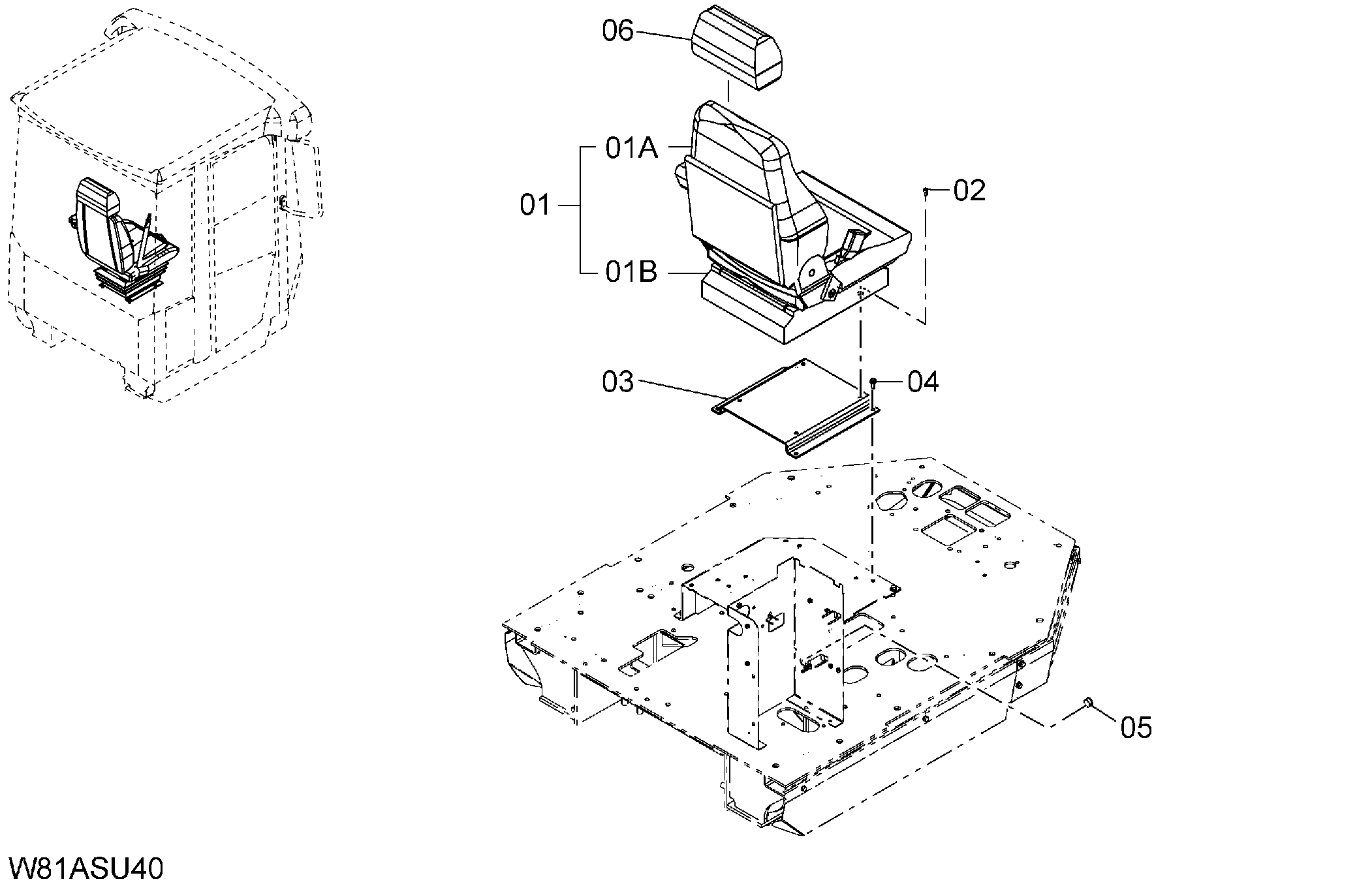

 HITACHI ZW250-HCMF](/catalog-drawings/68/68d787de-13a7-44ff-971f-dc150504ac2d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-82011 | Сиденье | 1 |
| 01A | 263G6-83011 | Сиденье | 1 |
| 01B | 263G6-83001 | Подвеска | 1 |
| 02 | 01170-08016 | Болт с внутренним шестигранником | 4 |
| 03 | 263G6-80511 | Пластина базовый | 1 |
| 04 | 01183-10025 | Болт с шайбой | 4 |
| 05 | 26754-12541 | Пробка отверстие | 1 |
| 06 | 263G6-82121 | Головка опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
