040: Система впрыска топлива — HITACHI ZW250-HCMF

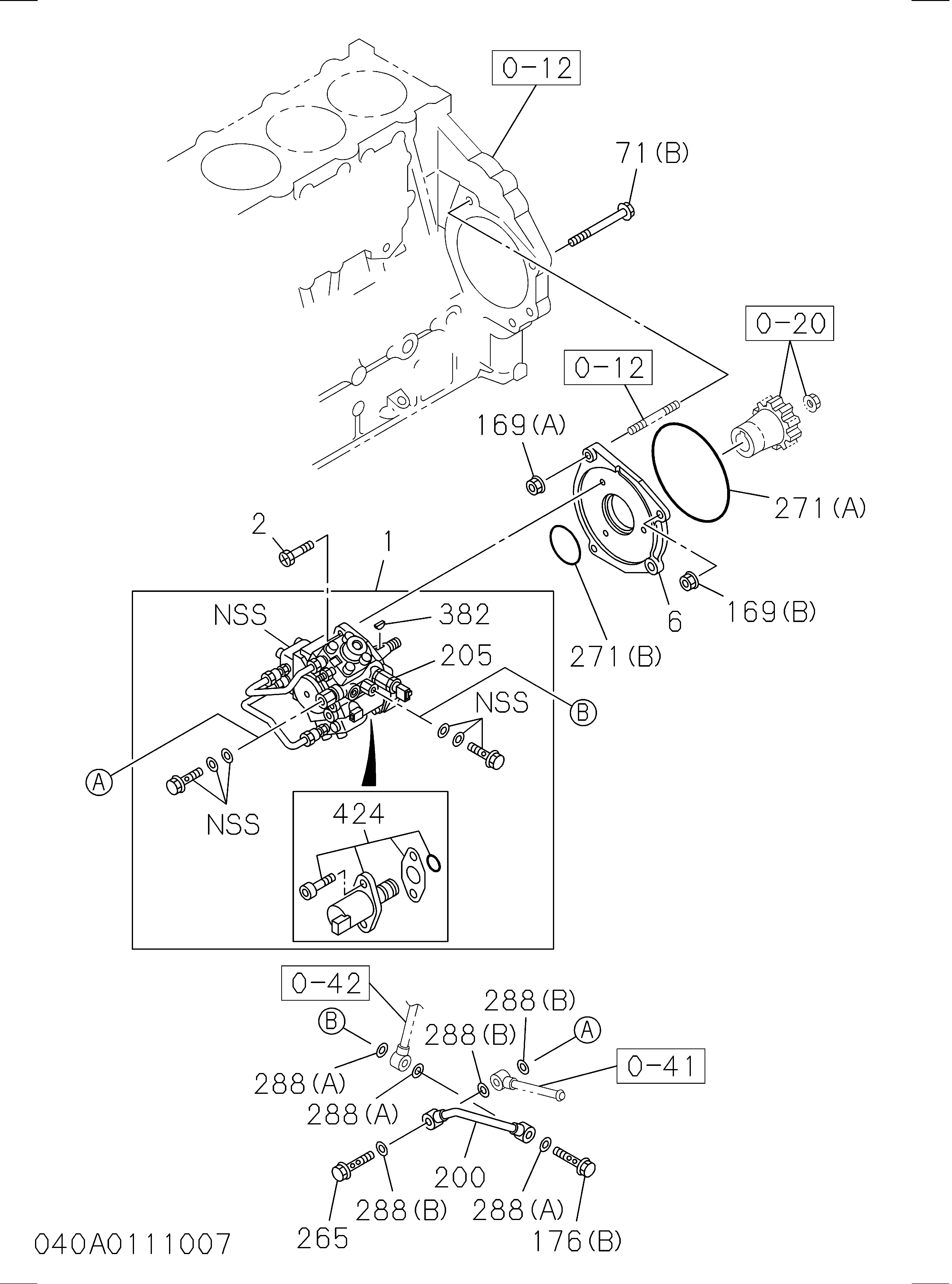

Заводская схема «040: Система впрыска топлива» для HITACHI ZW250-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1156035081 | Насос в сборе впрыск | 1 |
| 001 | 8980915651 | Насос в сборе впрыск | 1 |
| 002 | 8943992560 | Болт впрыск насос | 3 |
| 006 | 8976011541 | Кронштейн впрыск насос TO C/BL | 1 |
| 016 | 8976026743 | Трубка впрыск NO.1 | 1 |
| 017 | 8976026753 | Трубка впрыск NO.2 | 1 |
| 018 | 8976017713 | Трубка впрыск NO.3 | 1 |
| 019 | 8976009964 | Трубка впрыск NO.4 | 1 |
| 020 | 8976009973 | Трубка впрыск NO.5 | 1 |
| 021 | 8976009983 | Трубка впрыск NO.6 | 1 |
| 031 | 8973297032 | Форсунка в сборе впрыск | 6 |
| 031 | 8981518372 | Форсунка в сборе впрыск | 6 |
| 061 | 8980088950 | Болт хомут форсунка держатель | 6 |
| 066(A) | 8941734120 | Прокладка впрыск форсунка | 6 |
| 066(B) | 8976014472 | Прокладка впрыск форсунка | 6 |
| 066(B) | 8980792480 | Прокладка впрыск форсунка | 6 |
| 068(A) | 1097011722 | Зажим впрыск трубка | 5 |
| 068(A) | 8973301181 | Зажим впрыск трубка | 5 |
| 068(B) | 1097011731 | Зажим впрыск трубка | 5 |
| 068(B) | 8973301191 | Зажим впрыск трубка | 5 |
| 069 | 1133190650 | Кронштейн впрыск трубка зажим | 1 |
| 071(A) | 0280808700 | Болт кронштейн | 1 |
| 071(A) | 0280508700 | Болт кронштейн | 1 |
| 071(B) | 0281812000 | Болт кронштейн | 1 |
| 071(B) | 0281512000 | Болт кронштейн | 1 |
| 094 | 8973060741 | Кронштейн впрыск форсунка | 6 |
| 094 | 8980289991 | Кронштейн впрыск форсунка | 6 |
| 110 | 0911501060 | Гайка зажим | 4 |
| 110 | 0911801060 | Гайка зажим | 4 |
| 118 | 0286806250 | Болт зажим, впрыск трубка | 1 |
| 118 | 0286506250 | Болт зажим, впрыск трубка | 1 |
| 118 | 0286506350 | Болт зажим, впрыск трубка | 1 |
| 121 | 8973834270 | Трубка топливный, подающий насос, всасывание | 2 |
| 133 | 8943913110 | Трубка впрыск форсунка леак OFF | 1 |
| 134(A) | 1096750371 | Болт соединение, леак OFF трубка | 6 |
| 134(B) | 8943967110 | Болт соединение, леак OFF трубка | 2 |
| 135(A) | 1096300830 | Прокладка соединение болт, леак OFF трубка | 4 |
| 135(A) | 1096300830 | Прокладка соединение болт, леак OFF трубка | 2 |
| 135(B) | 8976009250 | Прокладка соединение болт, леак OFF трубка | 6 |
| 135(B) | 8980659920 | Прокладка соединение болт, леак OFF трубка | 6 |
| 135(C) | 8980797550 | Прокладка соединение болт, леак OFF трубка | 1 |
| 135(D) | 8972409750 | Прокладка соединение болт, леак OFF трубка | 1 |
| 154 | 9095611110 | Прокладка разъём | 6 |
| 154 | 0956901110 | Прокладка разъём | 6 |
| 169(A) | 0911501100 | Гайка кронштейн | 2 |
| 169(A) | 0911801100 | Гайка кронштейн | 2 |
| 169(B) | 0911501120 | Гайка кронштейн | 1 |
| 169(B) | 0911801120 | Гайка кронштейн | 1 |
| 176(A) | 1096750951 | Болт проушина, подающий насос | 2 |
| 176(B) | 8980112690 | Болт проушина, подающий насос | 1 |
| 177 | 1096300860 | Прокладка проушина болт, INL, топливоподкачивающий насос | 4 |
| 199 | 8976022180 | Прокладка проушина болт | 2 |
| 200 | 8980087910 | Трубка топливный подающий | 1 |
| 205 | 8980235810 | Датчик топливный темп | 1 |
| 210 | 8976033070 | Трубка впрыск, C/R | 1 |
| 211 | 8973230190 | Направляющая в сборе общий | 1 |
| 211 | 8981529501 | Направляющая в сборе общий | 1 |
| 212 | 1090400911 | Болт направляющая в сборе | 2 |
| 216 | 8976021730 | Болт проушина | 1 |
| 265 | 8980210540 | Клапан подающий насос | 1 |
| 265 | 8980552890 | Клапан подающий насос | 1 |
| 265 | 8980749550 | Клапан подающий насос | 1 |
| 271(A) | 1096234640 | Прокладка впрыск насос | 1 |
| 271(B) | 1096233000 | Прокладка впрыск насос | 1 |
| 271(B) | 8980318440 | Прокладка впрыск насос | 1 |
| 288(A) | 1096300830 | Прокладка | 3 |
| 288(B) | 1096300850 | Прокладка | 3 |
| 382 | 8973753840 | Шпонка привод вал | 1 |
| 382 | 8981619950 | Шпонка привод вал | 1 |
| 392 | 0911501100 | Гайка направляющая в сборе | 2 |
| 392 | 0911801100 | Гайка направляющая в сборе | 2 |
| 424 | 8981305080 | Оверхаул комплект супплй насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
