Клапан рулевое управление (с аварийный рулевое управление) — HITACHI ZW250-5B

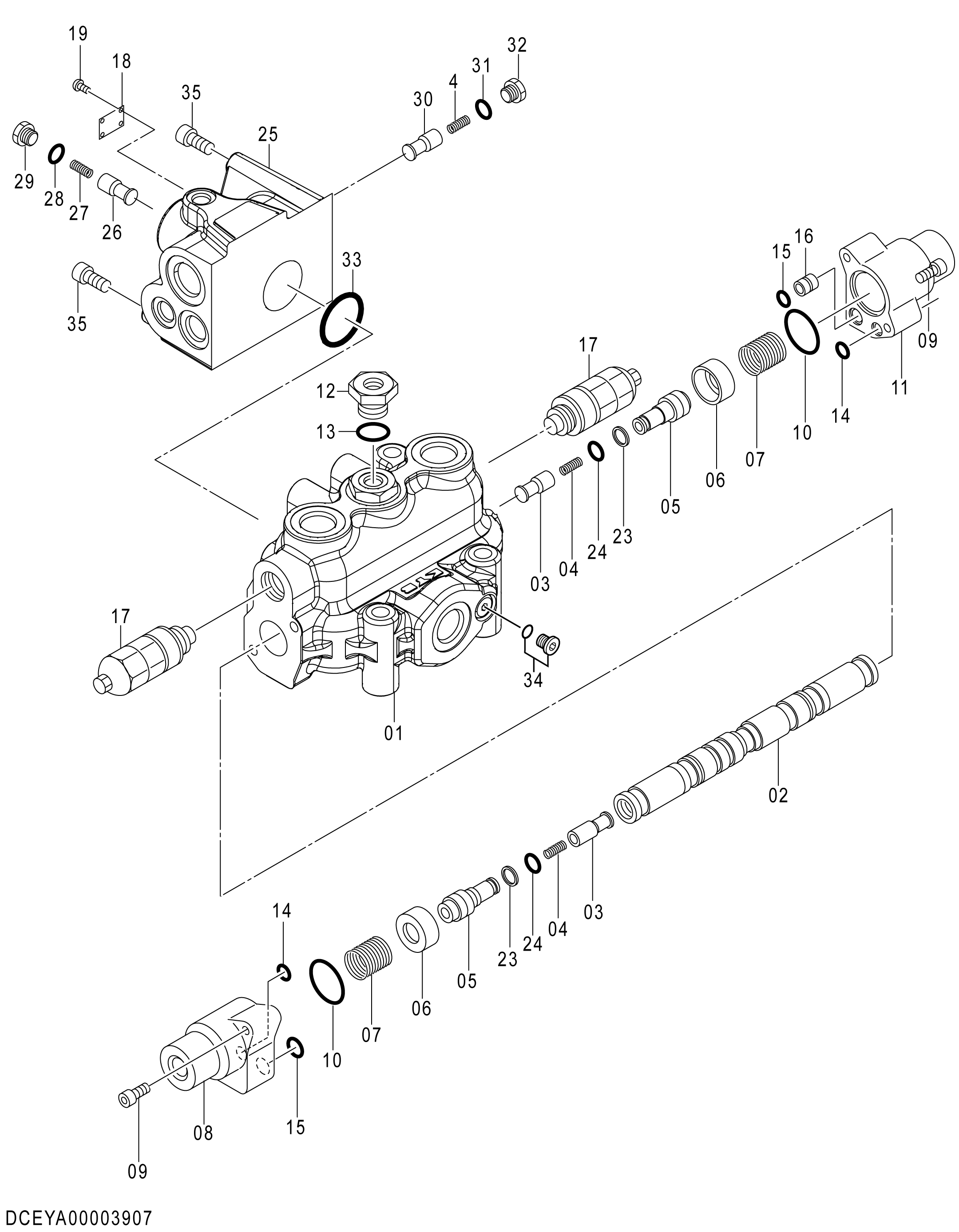

Заводская схема «Клапан рулевое управление (с аварийный рулевое управление)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00003907 | Клапан рулевого управления | 1 | |
| 03 | 263G457531 | Тарельчатый клапан | 2 |
| 04 | 263G457541 | Пружина компрессион | 3 |
| 05 | 263G457551 | Колпачок | 2 |
| 06 | 263G457561 | Седло пружины | 2 |
| 07 | 263G457571 | Пружина компрессион | 2 |
| 08 | 263G457581 | Колпачок | 1 |
| 09 | 0413612 | Болт с внутренним шестигранником | 4 |
| 10 | A810040 | Уплотнительное кольцо | 2 |
| 11 | 263G457601 | Колпачок | 1 |
| 12 | 263G457611 | Пробка | 1 |
| 13 | 4430618 | Уплотнительное кольцо | 1 |
| 14 | 984618 | Уплотнительное кольцо | 2 |
| 15 | 985100 | Уплотнительное кольцо | 2 |
| 16 | 263G457621 | Втулка | 1 |
| 17 | XB00002703 | Предохранительный клапан | 2 |
| 23 | 0332924 | Опорное кольцо | 2 |
| 24 | 933226 | Уплотнительное кольцо | 2 |
| 26 | 0714503 | Тарельчатый клапан | 1 |
| 27 | 0225209 | Пружина | 1 |
| 28 | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 0714504 | Пробка | 1 |
| 30 | XB00002705 | Тарельчатый клапан | 1 |
| 31 | 0103025 | Уплотнительное кольцо | 1 |
| 32 | XB00002706 | Пробка | 1 |
| 33 | XB00002707 | Уплотнительное кольцо | 1 |
| 34 | 0689405 | Пробка | 1 |
| 35 | XB00002708 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
