Насос блок — HITACHI ZW250-5B

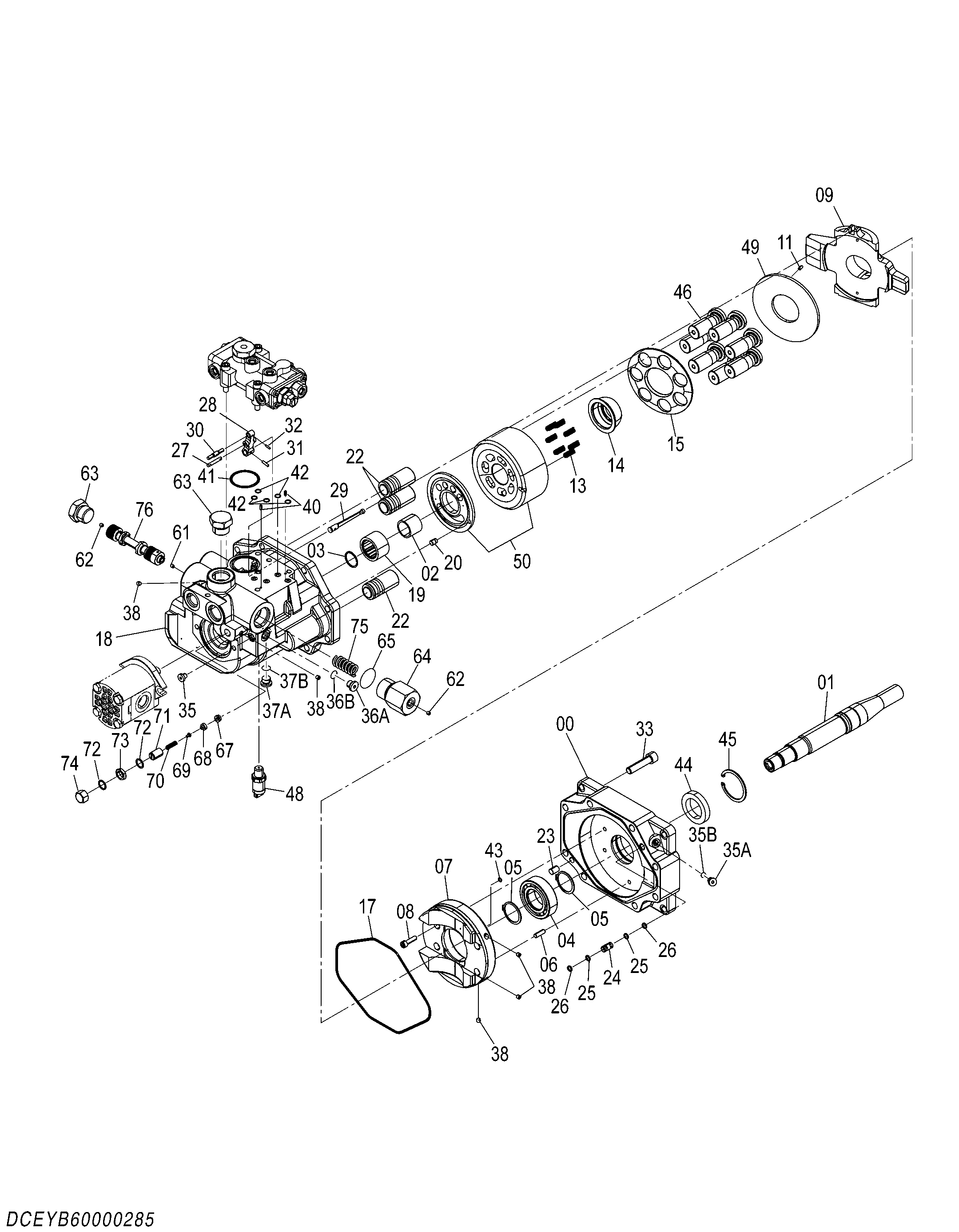

Заводская схема «Насос блок» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1032522 | Корпус передний | 1 |
| 01 | 2051750 | Вал привод | 1 |
| 02 | 4612644 | Внутреннее кольцо подшипника | 1 |
| 03 | 4612654 | Стопорное кольцо | 1 |
| 04 | 4612629 | Роликовый подшипник | 1 |
| 05 | 959499 | Стопорное кольцо | 2 |
| 06 | 4483938 | Установочный штифт | 1 |
| 07 | 1032002 | Пластина крадле | 1 |
| 08 | M340830 | Болт с внутренним шестигранником | 4 |
| 09 | 1032004 | Пластина свасх | 1 |
| 11 | 4198956 | Палец | 1 |
| 13 | 4396747 | Пружина сжатия | 7 |
| 14 | 3101003 | Втулка | 1 |
| 15 | YB00000418 | Фиксатор | 1 |
| 17 | 4631792 | Уплотнительное кольцо | 1 |
| 19 | 4633829 | Игольчатый подшипник | 1 |
| 20 | 4422627 | Установочный штифт | 1 |
| 22 | 4479708 | Поршень серво | 3 |
| 23 | 4409640 | Установочный штифт | 1 |
| 24 | 4432356 | Палец | 1 |
| 25 | 4436322 | Опорное кольцо | 2 |
| 26 | 4180349 | Уплотнительное кольцо | 2 |
| 27 | 4200227 | Палец | 1 |
| 28 | 3096057 | Тяга | 1 |
| 29 | 4479709 | Палец | 1 |
| 30 | 4404102 | Палец | 1 |
| 31 | 4144013 | Пружинный штифт | 1 |
| 32 | 4116299 | Пружинный штифт | 1 |
| 33 | M341460 | Болт с внутренним шестигранником | 8 |
| 35 | 9134109 | Пробка | 2 |
| 35A | 4336165 | Пробка | 1 |
| 35B | 4506408 | Уплотнительное кольцо | 1 |
| 36 | 9134110 | Пробка | 1 |
| 36A | 4336166 | Пробка | 1 |
| 36B | 957366 | Уплотнительное кольцо | 1 |
| 37 | 9134111 | Пробка | 1 |
| 37A | 4336167 | Пробка | 1 |
| 37B | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4427347 | Пробка | 5 |
| 40 | 4515041 | Пружинный штифт | 2 |
| 41 | 4348665 | Уплотнительное кольцо | 1 |
| 42 | 4180349 | Уплотнительное кольцо | 5 |
| 43 | 4343074 | Уплотнительное кольцо | 1 |
| 44 | 4613831 | Масляное уплотнение | 1 |
| 45 | 991725 | Стопорное кольцо | 1 |
| 46 | YB40000009 | Поршень | 7 |
| 48 | 4703324 | Датчик давления | 1 |
| 48A | 4365826 | Уплотнительное кольцо | 1 |
| 49 | 3109401 | Пластина | 1 |
| 50 | 8110561 | Ротор | 1 |
| 50A | 2054865 | Пластина клапан | 1 |
| 61 | 3098617 | Дроссель | 1 |
| 62 | 3098623 | Дроссель | 2 |
| 63 | A885008 | Пробка | 2 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
| 64 | 3099631 | Пробка | 1 |
| 65 | 970860 | Уплотнительное кольцо | 1 |
| 67 | 9763478 | Пробка | 1 |
| 68 | 4609199 | Сиденье | 1 |
| 71 | 4609200 | Винт | 1 |
| 72 | 4608850 | Прокладка | 2 |
| 73 | 4609201 | Гайка | 1 |
| 74 | 4609202 | Гайка колпачок | 1 |
| 75 | 4646285 | Пружина сжатия | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
