Гидроцилиндр рулевого управления — HITACHI ZW250-5B

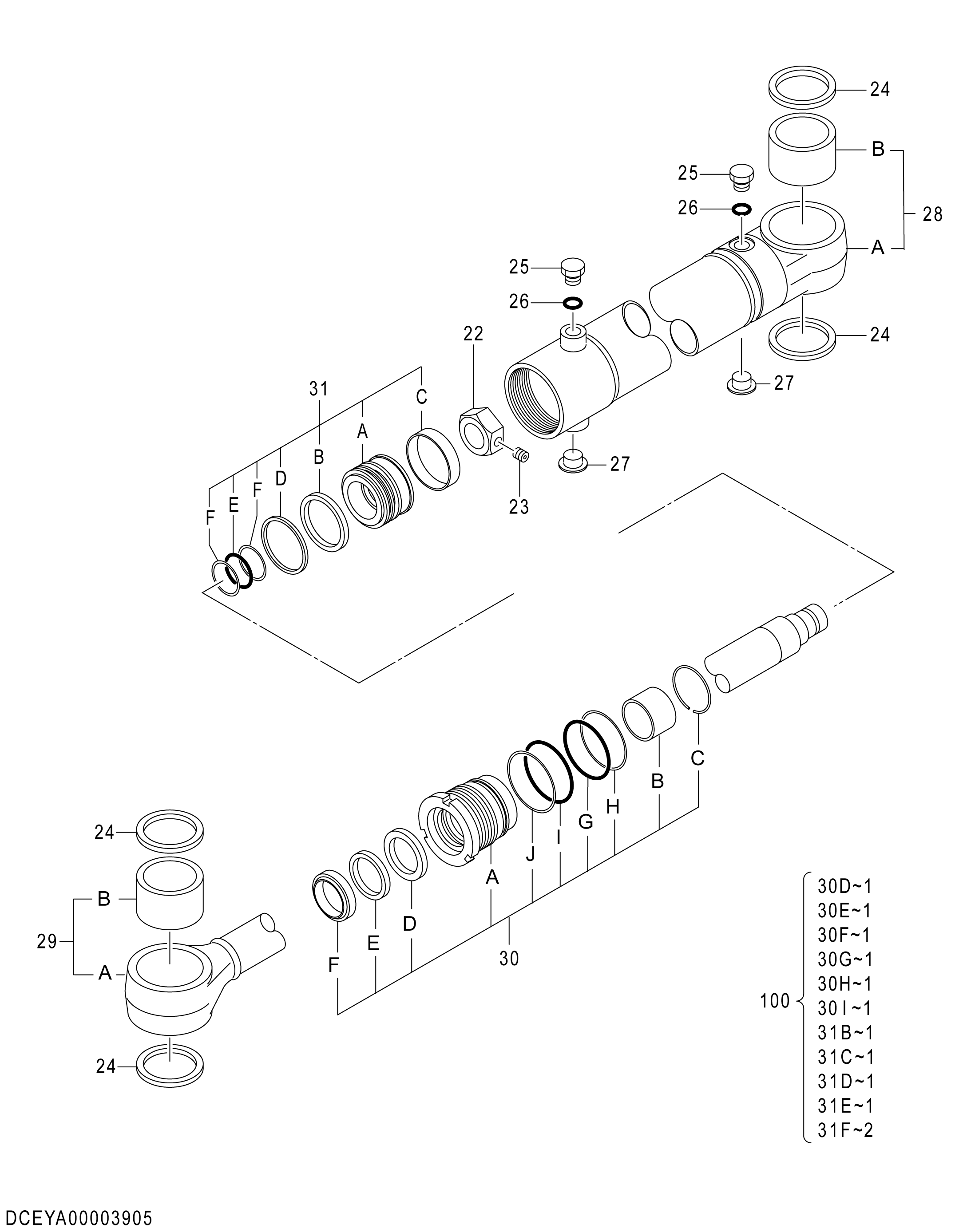

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00003905 | Гидроцилиндр стеерринг | 1 | |
| 22 | 263G457191 | Гайка | 1 |
| 23 | XB00002029 | Установочный винт | 1 |
| 24 | 263G847261 | Пылезащитное уплотнение | 4 |
| 25 | XB00003289 | Пробка | 2 |
| 26 | 957366 | Уплотнительное кольцо | 2 |
| 27 | XB00002337 | Колпачок | 2 |
| 28 | 263H457051 | Труба гидроцилиндра | 1 |
| 28A | 263H457012 | Труба гидроцилиндра | 1 |
| 28B | 4445477 | Втулка | 1 |
| 29 | 263H457061 | Шток гидроцилиндр. | 1 |
| 29A | 263H457021 | Шток гидроцилиндр. | 1 |
| 29B | 4445477 | Втулка | 1 |
| 30 | XB00003294 | Головка гидроцилиндра | 1 |
| 30A | 263G457032 | Головка гидроцилиндра | 1 |
| 30B | XB00003296 | Втулка | 1 |
| 30C | XB00000617 | Стопорное кольцо | 1 |
| 30D | XB00000618 | Уплотнение буффер | 1 |
| 30E | XB00000619 | Манжета U | 1 |
| 30F | XB00003297 | Пылезащитное уплотнение | 1 |
| 30G | A811065 | Уплотнительное кольцо | 1 |
| 30H | 263G457101 | Опорное кольцо | 1 |
| 30I | A811070 | Уплотнительное кольцо | 1 |
| 30J | 263G457111 | Плоская шайба | 1 |
| 31 | 263H457071 | Поршень | 1 |
| 31A | 263H457031 | Поршень | 1 |
| 31B | 263H457041 | Уплотнительное кольцо | 1 |
| 31C | 263G457141 | Износостойкое кольцо | 1 |
| 31D | 263G457182 | Поршневое кольцо | 1 |
| 31E | A811035 | Уплотнительное кольцо | 1 |
| 31F | 263G457161 | Опорное кольцо | 2 |
| 100 | 263H457081 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
