Блок насос — HITACHI ZW250-5B

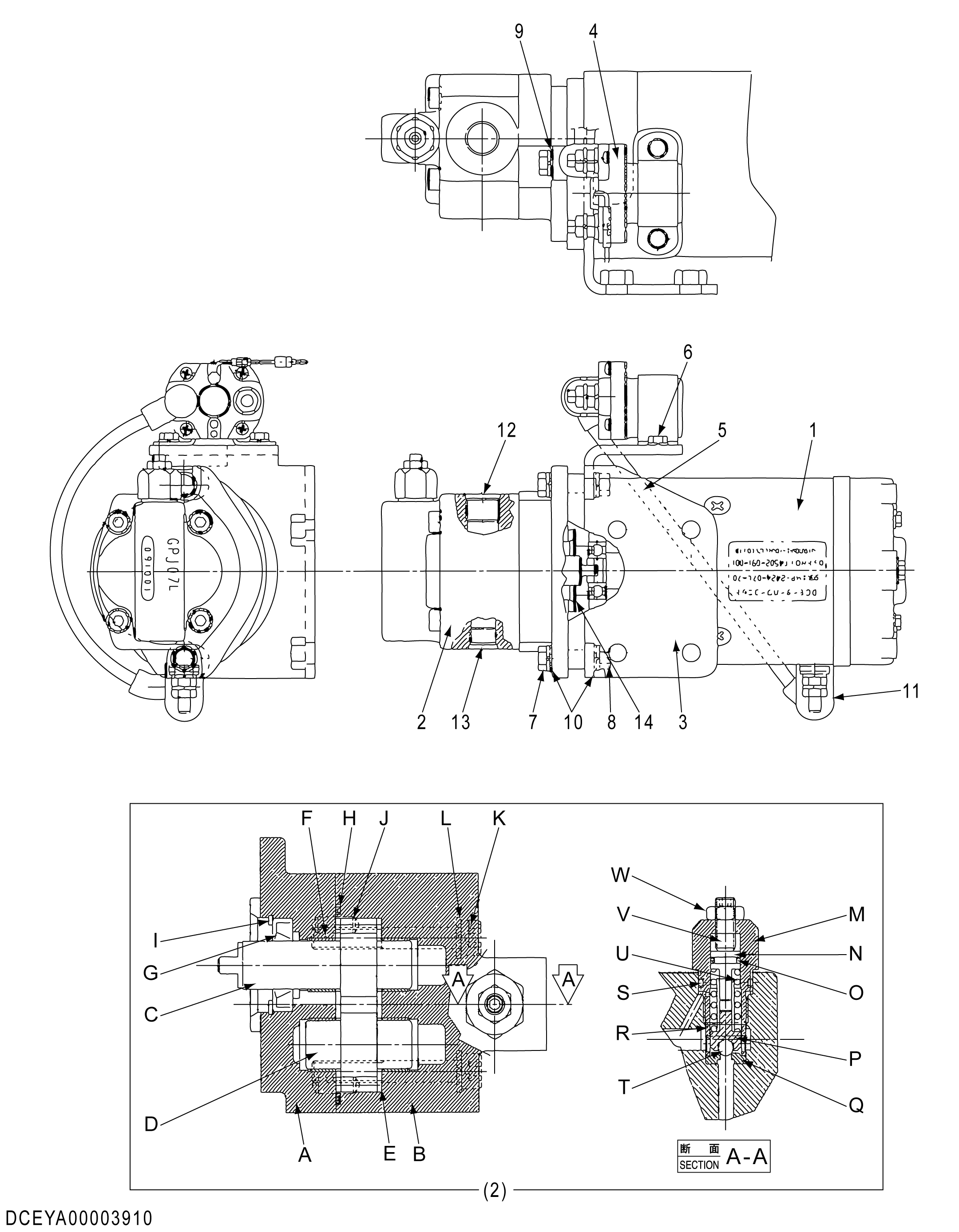

Заводская схема «Блок насос» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00003910 | Блок насос | 1 | |
| 1 | XB00002657 | Гидромотор | 1 |
| 2 | XB00002658 | Насос | 1 |
| 2A | XB00002671 | Рама | 1 |
| 2C | XB00002672 | Шестерня привод | 1 |
| 2D | XB00002673 | Шестерня холостой ход | 1 |
| 2F | XB00002674 | Втулка | 4 |
| 2G | XB00002675 | Масляное уплотнение | 1 |
| 2H | XB00002676 | Уплотнительное кольцо | 1 |
| 2I | XB00002677 | Стопорное кольцо | 1 |
| 2J | XB00002678 | Палец | 2 |
| 2K | XB00002679 | Болт с внутренним шестигранником | 4 |
| 2L | XB00002680 | Пружинная шайба | 4 |
| 2M | XB00002681 | Корпус | 1 |
| 2N | XB00002682 | Седло пружины | 1 |
| 2O | XB00002683 | Уплотнительное кольцо | 1 |
| 2P | XB00002684 | Тарельчатый клапан | 1 |
| 2Q | XB00002685 | Клапан сиденье | 1 |
| 2R | XB00002686 | Направляющая | 1 |
| 2S | XB00002687 | Уплотнительное кольцо | 1 |
| 2T | XB00002688 | Шарик | 1 |
| 2U | XB00002689 | Пружина компрессион | 1 |
| 2V | XB00002690 | Винт | 1 |
| 2W | XB00003644 | Гайка | 1 |
| 3 | XB00002659 | Пластина | 1 |
| 4 | XB00002660 | Контактор | 1 |
| 5 | XB00002661 | Трос | 1 |
| 6 | XB00002662 | Болт | 2 |
| 7 | XB00002663 | Болт | 2 |
| 8 | XB00002664 | Гайка | 2 |
| 9 | XB00002665 | Пружинная шайба | 4 |
| 10 | XB00002666 | Плоская шайба | 4 |
| 11 | XB00002667 | Крышка | 2 |
| 12 | XB00002668 | Колпачок резиновый | 1 |
| 13 | XB00002669 | Колпачок резиновый | 1 |
| 14 | XB00002670 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
