Трансмиссия (8/30) — HITACHI ZW250-5B

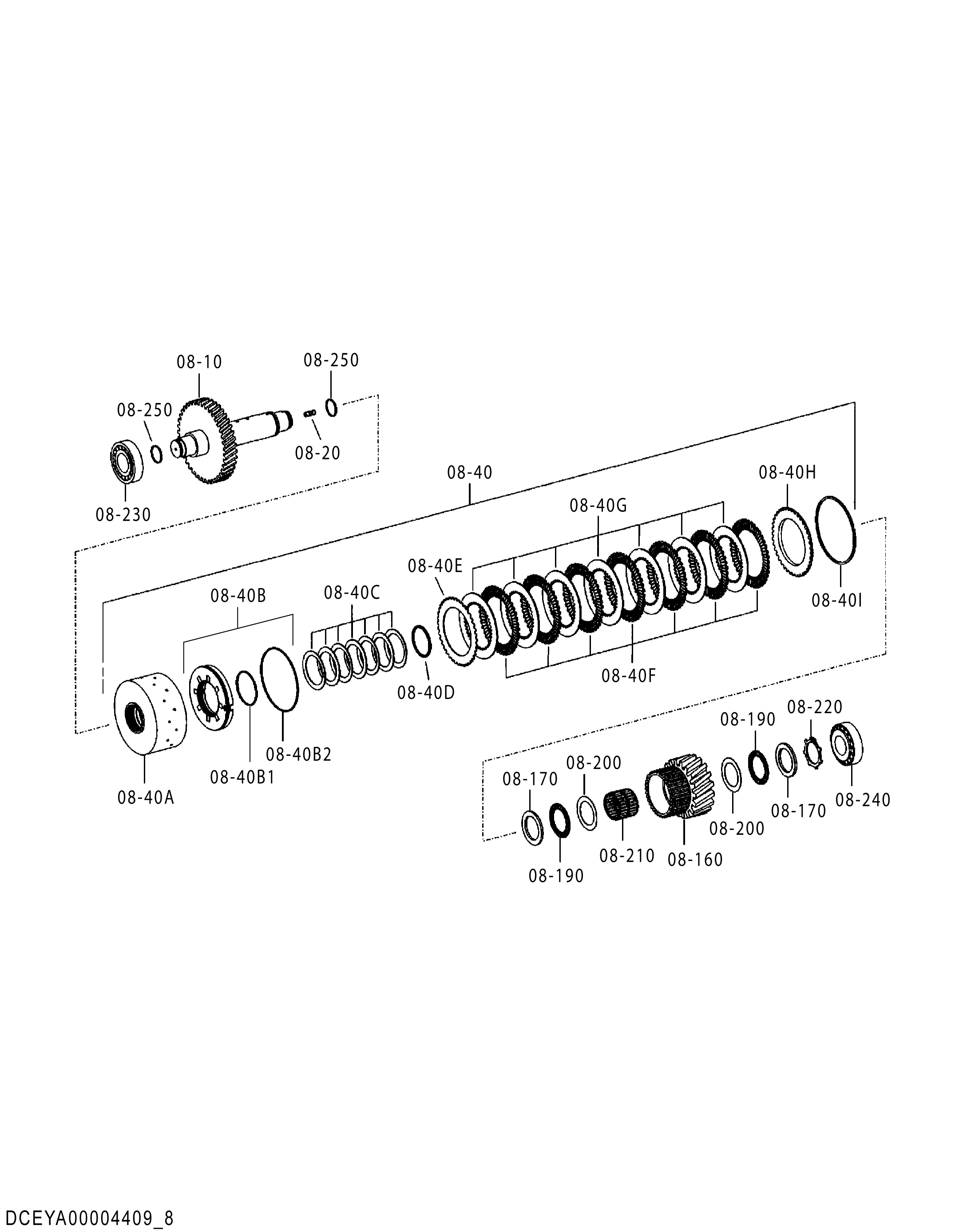

Заводская схема «Трансмиссия (8/30)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00004409 | Трансмиссия | 1 | |
| 08-10 | XB00003094 | Вал | 1 |
| 08-20 | 263G257981 | Болт шпилька | 1 |
| 08-40 | 263G259641 | Муфта | 1 |
| 08-40A | 263G259651 | Водило | 1 |
| 08-40B | 263G259101 | Поршень | 1 |
| 08-40B1 | 263G257701 | Уплотнительное кольцо | 1 |
| 08-40B2 | 263G257711 | Уплотнительное кольцо | 1 |
| 08-40C | 263G257231 | Пружина | 7 |
| 08-40D | 263G259631 | Кольцо | 1 |
| 08-40E | 263G257151 | Муфта дисковый | 1 |
| 08-40F | 263G257141 | Пластина | 7 |
| 08-40G | 263G257281 | Муфта дисковый | 7 |
| 08-40H | XB00003101 | Регулировочная шайба | 1 |
| 08-40I | 263G258051 | Кольцо | 1 |
| 08-40I | 263G258061 | Кольцо | 1 |
| 08-40I | 263G258071 | Кольцо | 1 |
| 08-40I | 263G258081 | Кольцо | 1 |
| 08-40I | 263G258091 | Кольцо | 1 |
| 08-40I | 263G258191 | Кольцо | 1 |
| 08-40I | 263G258101 | Кольцо | 1 |
| 08-40I | 263G258111 | Кольцо | 1 |
| 08-40I | 263G258121 | Кольцо | 1 |
| 08-40I | 263G258131 | Кольцо | 1 |
| 08-40I | 263G258141 | Кольцо | 1 |
| 08-40I | 263G258151 | Кольцо | 1 |
| 08-40I | 263G258161 | Кольцо | 1 |
| 08-40I | 263G258171 | Кольцо | 1 |
| 08-40I | 263G258181 | Кольцо | 1 |
| 08-160 | 263G259351 | Направляющее колесо | 1 |
| 08-170 | 263G257811 | Пластина | 2 |
| 08-190 | 263G258481 | Неедле | 2 |
| 08-200 | 263G257801 | Шайба | 2 |
| 08-210 | 263G258461 | Неедле | 1 |
| 08-220 | 263G257211 | Стопорное кольцо | 1 |
| 08-230 | XB00003092 | Роликовый подшипник | 1 |
| 08-240 | XB00003092 | Роликовый подшипник | 1 |
| 08-250 | 263G258441 | Поршневое кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
