Кабина (5) — HITACHI ZW250-5B

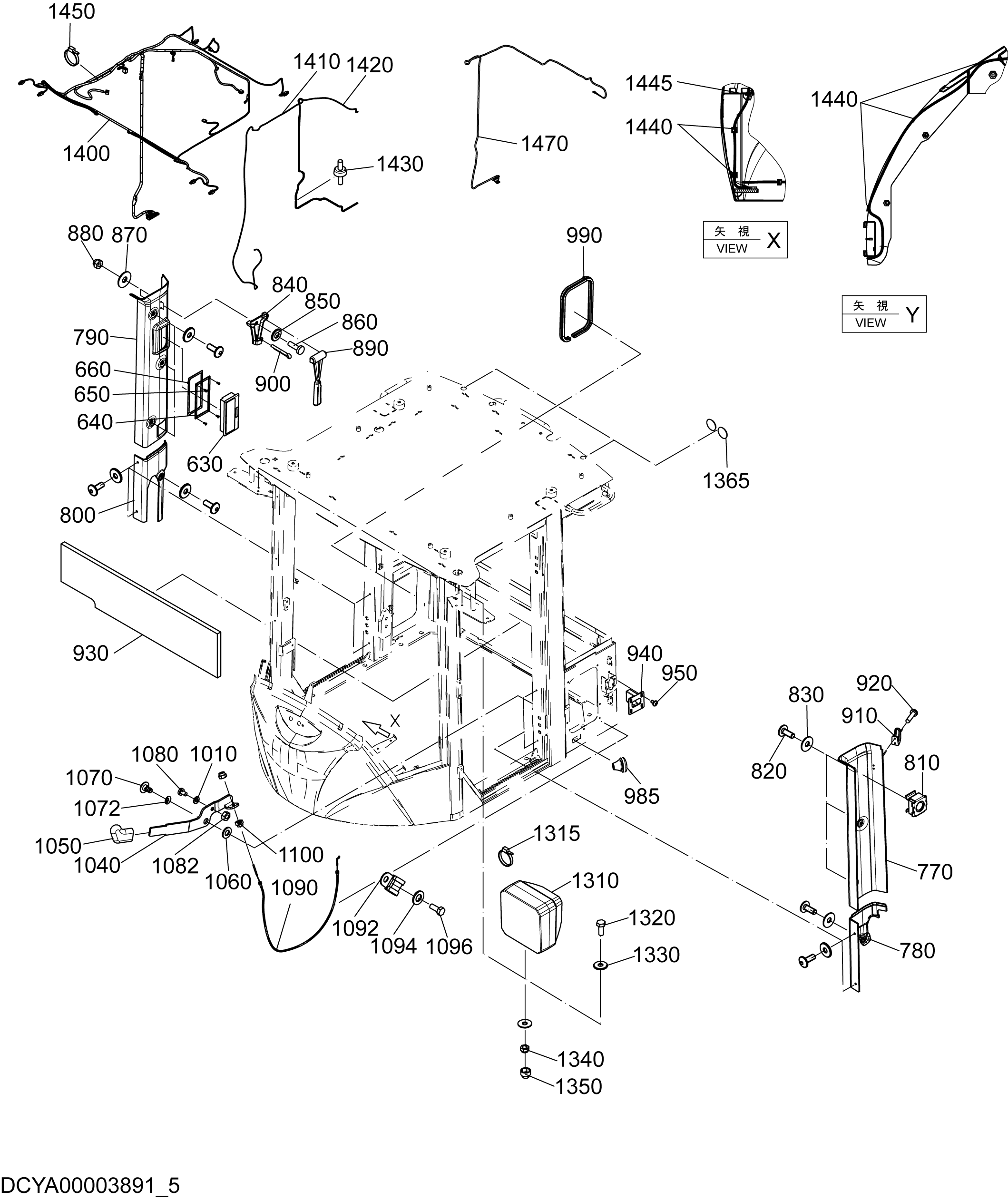

Заводская схема «Кабина (5)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
630	XB00004622	Плафон кабины	2
640	XB00004623	Рама	2
650	XB00004624	Винт	8
660	XB00004640	Пластина	2
770	XB00004641	Крышка	1
780	XB00004642	Крышка	1
790	XB00004643	Крышка	1
800	XB00004644	Крышка	1
810	XB00004615	Гайка	8
820	XB00004507	Винт	12
830	XB00004509	Шайба	12
840	XB00004645	Держатель	1
850	XB00004646	Шайба	2
860	XB00004647	Винт	2
870	XB00004648	Шайба	2
880	XB00004649	Гайка	2
890	XB00004650	Молоток	1
900	XB00004651	Палец	1
910	XB00004652	Подвес	1
920	XB00004653	Винт	2
930	XB00004654	Изолятор	1
940	XB00004655	Защёлка	1
950	XB00004656	Винт	4
985	XB00004657	Резиновая втулка	1
990	XB00004632	Уплотнение	1
990	XB00004632	Уплотнение	1
1040	XB00004658	Рычаг	1
1050	XB00004659	Рукоятка	1
1060	XB00004660	Шайба	1
1070	XB00004661	Винт	1
1072	XB00004662	Шайба	1
1080	XB00004663	Винт	1
1082	XB00004664	Гайка	1
1090	XB00004665	Трос	1
1092	XB00004666	Хомут	1
1094	XB00004667	Шайба	1
1096	XB00004668	Винт	1
1100	XB00004525	Гайка	2
1310	XB00004669	Фонарь	2
1315	XB00004498	Зажим	2
1320	XB00004606	Болт	2
1330	XB00004670	Шайба	4
1340	XB00004671	Гайка	2
1350	XB00004568	Колпачок	2
1365	XB00004514	Наклейка	1
1400	XB00004672	Жгут проводов	1
1410	XB00004673	Трубка	1
1420	XB00004673	Трубка	1
1430	XB00004674	Обратный клапан	2
1440	XB00004675	Зажим	5
1445	XB00004676	Резиновая втулка	1
1450	XB00004498	Зажим	8
1470	XB00004677	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
