Вентилятор трубопроводы (2) — HITACHI ZW250-5B

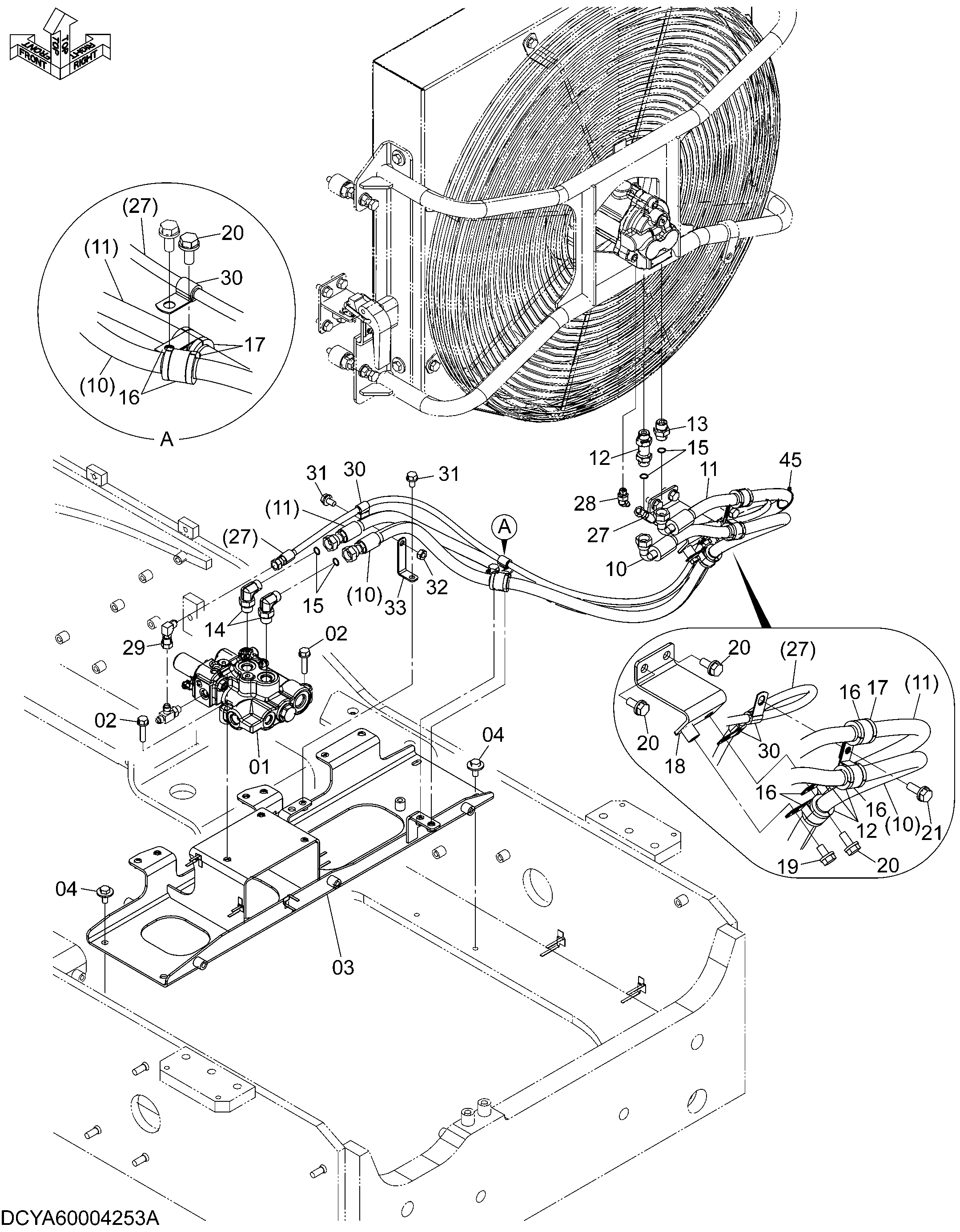

Заводская схема «Вентилятор трубопроводы (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9324926 | Гидрораспределитель | 1 |
| 02 | J271045 | Болт с шайбой | 3 |
| 02A | J901045 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | YA40003991 | Кронштейн | 1 |
| 04 | J281025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 10 | 4208483 | Шланг | 1 |
| 11 | 4636302 | Шланг | 1 |
| 12 | 4199247 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A853144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853344 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 4 |
| 16 | 2660242381 | Зажим | 6 |
| 17 | 263E212621 | Пластина резиновый | 6 |
| 18 | YA40003817 | Кронштейн | 1 |
| 19 | J271020 | Болт с шайбой | 1 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271030 | Болт с шайбой | 1 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 27 | XV00000054 | Шланг | 1 |
| 28 | A852222 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4239976 | Унион S | 1 |
| 30 | 4190272 | Зажим | 4 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J950010 | Гайка | 1 |
| 33 | 2661242081 | Кронштейн | 1 |
| 34 | 4441695 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
