Электрооборудование (задний)(3) — HITACHI ZW250-5B

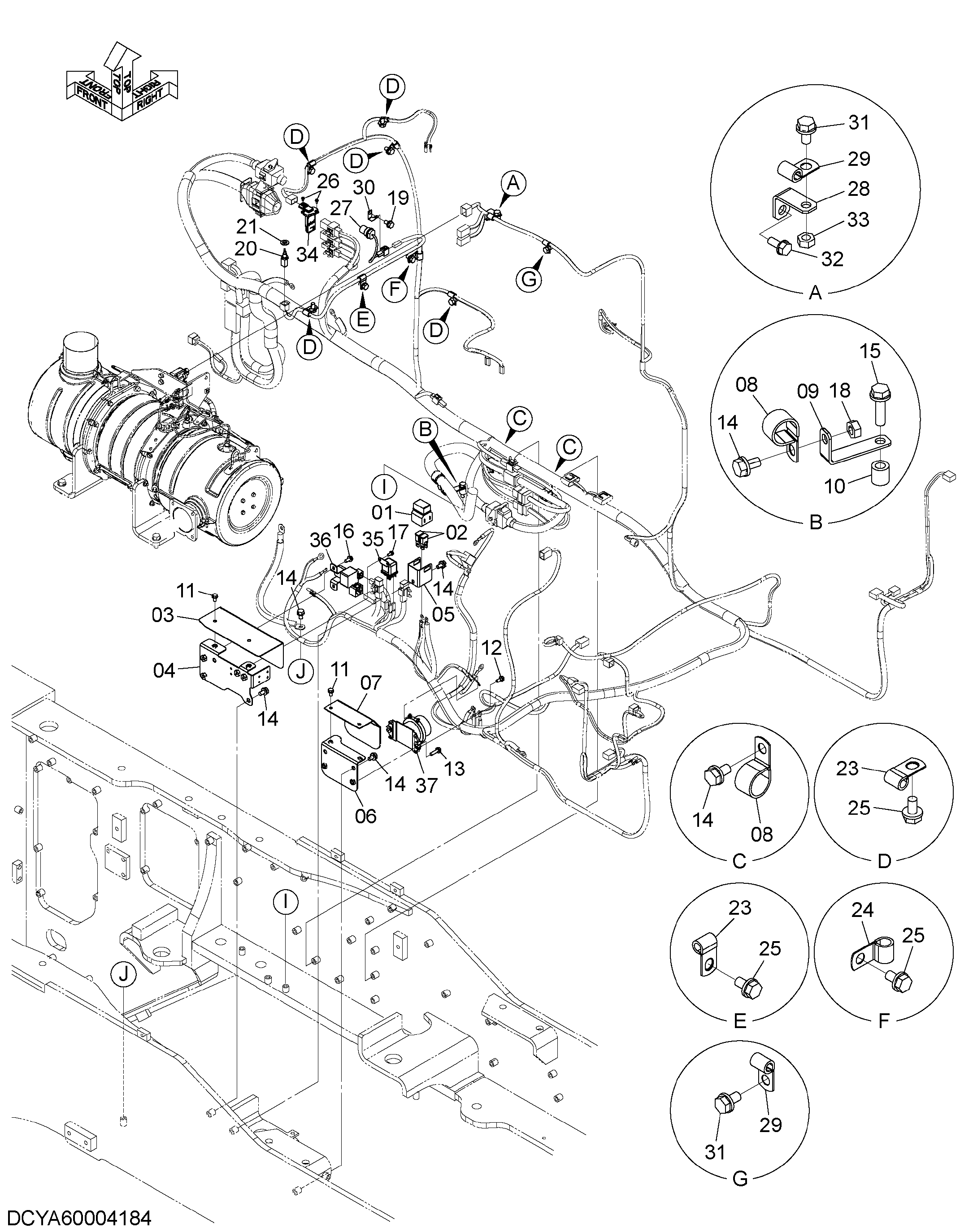

Заводская схема «Электрооборудование (задний)(3)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2681242961 | Короб предохранитель | 1 |
| 02 | 2681242871 | Предохранитель | 2 |
| 03 | YA00006016 | Пластина | 1 |
| 04 | YA40003830 | Кронштейн | 1 |
| 05 | YA00006017 | Пластина | 1 |
| 06 | YA40003831 | Пластина | 1 |
| 07 | 263G242631 | Крышка | 1 |
| 08 | 4192035 | Зажим | 3 |
| 09 | 2661242081 | Кронштейн | 1 |
| 10 | 2655542141 | Втулка | 1 |
| 11 | J260816 | Болт с шайбой | 4 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J260830 | Болт с шайбой | 2 |
| 13A | J900830 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | J271020 | Болт с шайбой | 9 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271040 | Болт с шайбой | 1 |
| 15A | J901040 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J680820 | Винт с шайбой | 2 |
| 17 | J680616 | Винт с шайбой | 2 |
| 18 | J950010 | Гайка | 1 |
| 19 | 4259787 | Выключатель уровень | 1 |
| 20 | 4697482 | Датчик | 1 |
| 21 | 4250261 | Прокладка | 1 |
| 23 | 4190261 | Зажим | 6 |
| 24 | 4190275 | Зажим | 1 |
| 25 | J271020 | Болт с шайбой | 8 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J680410 | Винт с шайбой | 2 |
| 28 | 263J222181 | Кронштейн | 1 |
| 29 | 4190261 | Зажим | 2 |
| 30 | 4257159 | Кронштейн | 1 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J260820 | Болт с шайбой | 1 |
| 32A | J900820 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | J950010 | Гайка | 1 |
| 34 | 4664861 | MAF датчик | 1 |
| 35 | 4654039 | Реле | 1 |
| 36 | 4681233 | Реле | 1 |
| 37 | 4255762 | Реле аккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
