Рулевое управление детали (с аварийный рулевое управление) — HITACHI ZW250-5B

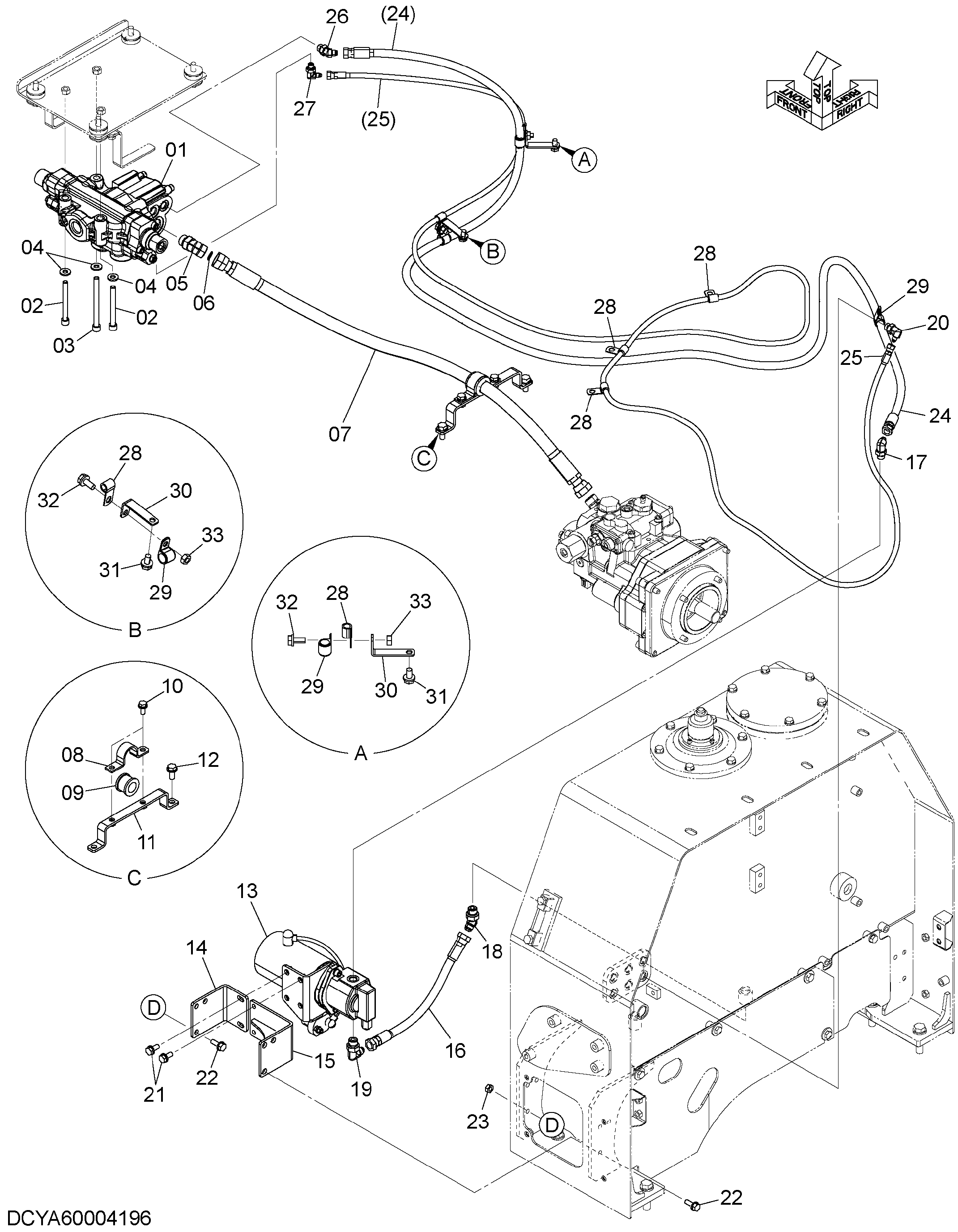

Заводская схема «Рулевое управление детали (с аварийный рулевое управление)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003907 | Клапан рулевого управления | 1 |
| 02 | J781202 | Болт с внутренним шестигранником | 2 |
| 03 | J781208 | Болт с внутренним шестигранником | 1 |
| 04 | J222012 | Шайба | 3 |
| 05 | A853266 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 1 |
| 07 | 4259445 | Шланг | 1 |
| 08 | 2666762361 | Хомут | 1 |
| 09 | 2675762231 | Резиновая прокладка | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | YA40003833 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | YA00003910 | Блок насос | 1 |
| 14 | YA00006024 | Пластина | 1 |
| 15 | YA40003839 | Кронштейн | 1 |
| 16 | 4313086 | Шланг | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852244 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852332 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | J271025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271030 | Болт с шайбой | 6 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J950010 | Гайка | 3 |
| 24 | 4305249 | Шланг | 1 |
| 25 | YA00003430 | Шланг | 1 |
| 26 | A852233 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4190272 | Зажим | 5 |
| 29 | 2675242661 | Зажим | 3 |
| 30 | 2661242081 | Кронштейн | 2 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J271025 | Болт с шайбой | 2 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
