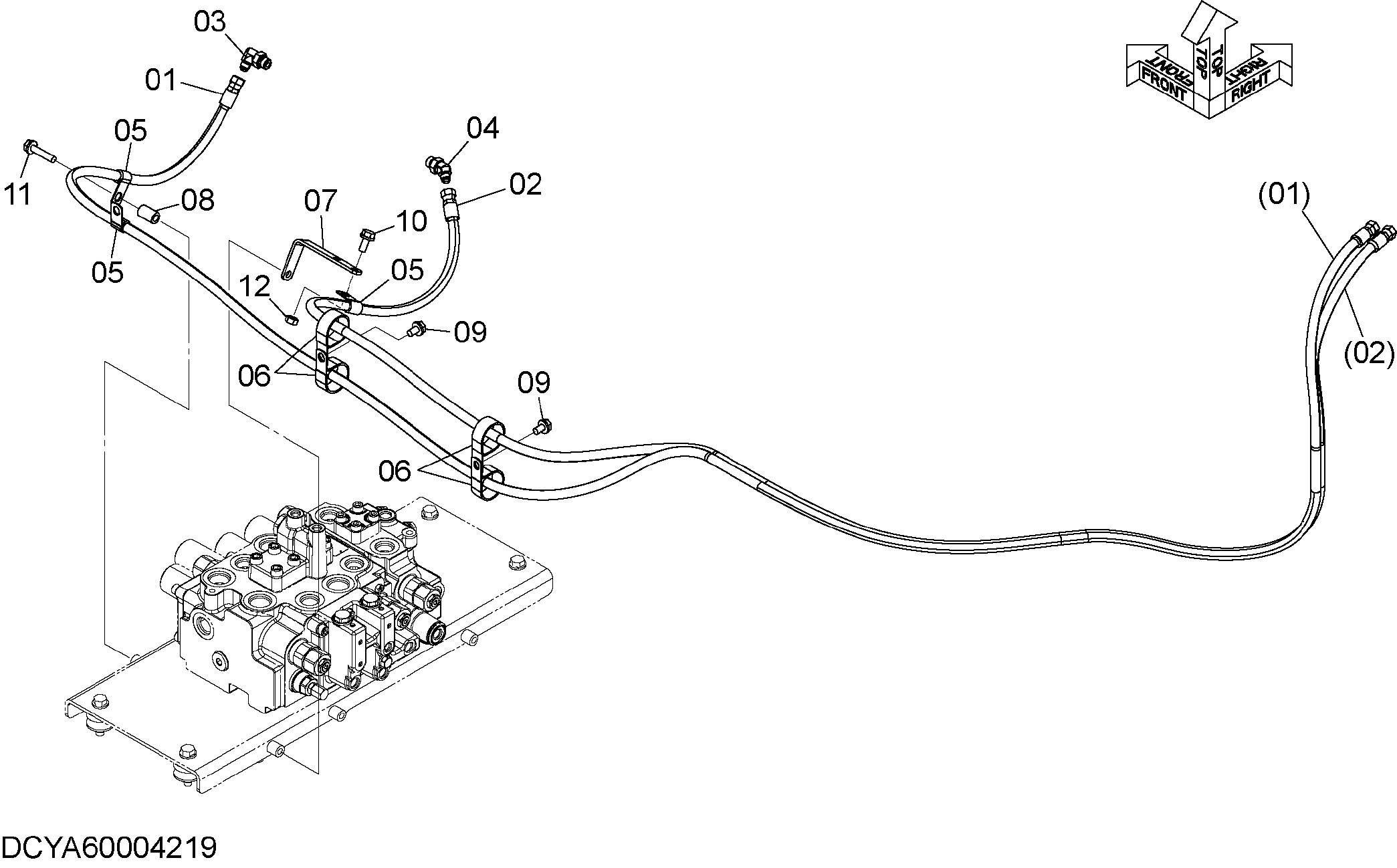

Пилотные гидролинии (3-золотник)(3PL) — HITACHI ZW250-5B
Заводская схема «Пилотные гидролинии (3-золотник)(3PL)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617853 | Пластиковый шланг | 1 |
| 02 | 4617878 | Пластиковый шланг | 1 |
| 03 | A852333 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852233 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4190275 | Зажим | 3 |
| 06 | 4193848 | Зажим | 4 |
| 07 | 263F672091 | Кронштейн | 1 |
| 08 | 2675675841 | Втулка | 1 |
| 09 | J271020 | Болт с шайбой | 2 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271025 | Болт с шайбой | 1 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J271050 | Болт с шайбой | 1 |
| 11A | J901050 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
