Пилотные гидролинии (4) — HITACHI ZW250-5B

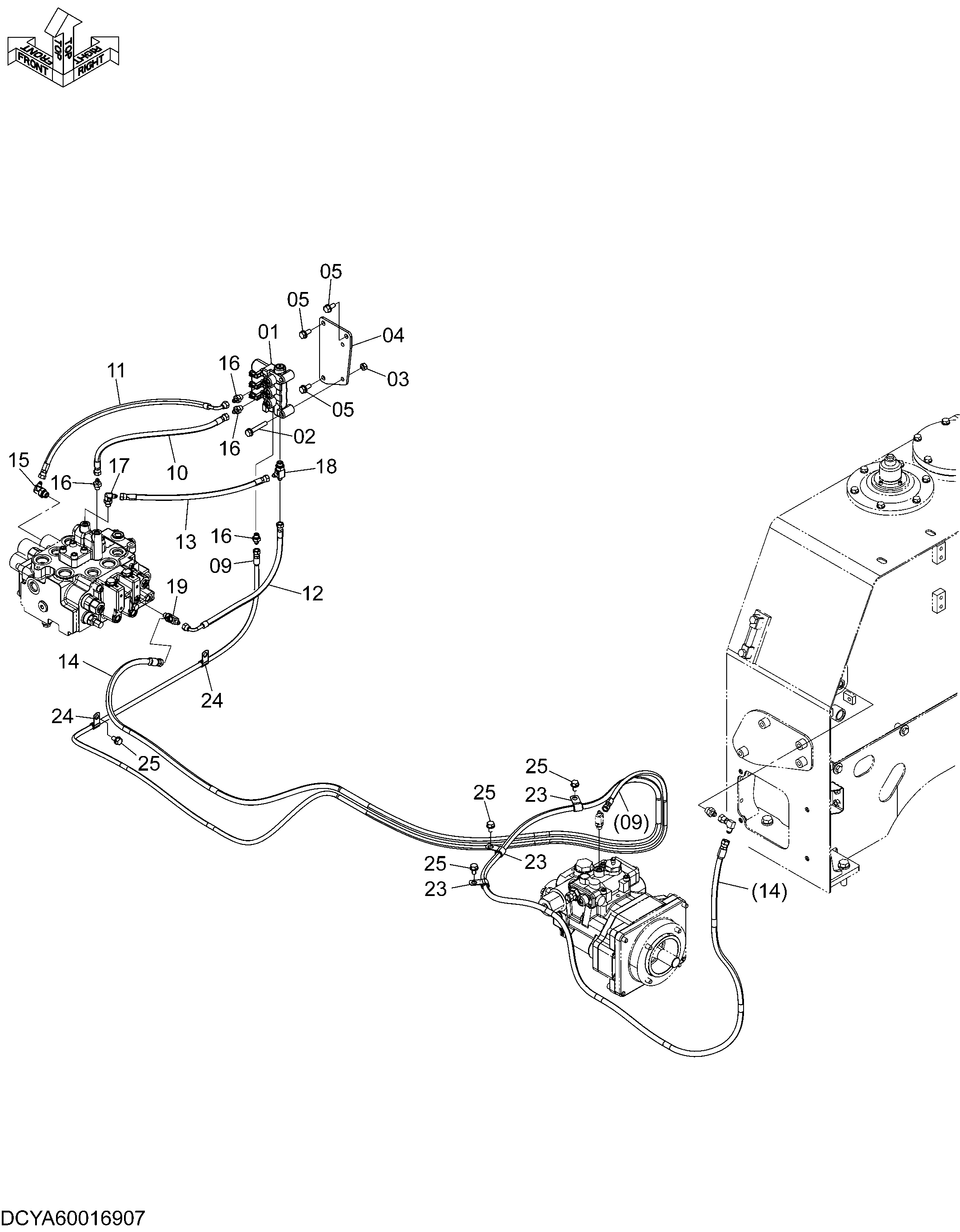

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9317850 | Электромагнитный клапан | 1 |
| 02 | J271065 | Болт с шайбой | 2 |
| 02A | J901065 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J950010 | Гайка | 2 |
| 04 | YA00005999 | Пластина | 1 |
| 05 | J271025 | Болт с шайбой | 3 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 09 | YA00006786 | Шланг | 1 |
| 10 | 4616800 | Шланг | 1 |
| 11 | 4635378 | Шланг | 1 |
| 12 | 4671727 | Шланг | 1 |
| 13 | YD00004377 | Шланг | 1 |
| 14 | 4656804 | Шланг | 1 |
| 15 | A852332 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 4 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852432 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4239712 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4190253 | Зажим | 3 |
| 24 | 4190272 | Зажим | 2 |
| 25 | J271020 | Болт с шайбой | 4 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
