Пилотный клапан (мулти-функтион рычаг) (AP3) — HITACHI ZW250-5B

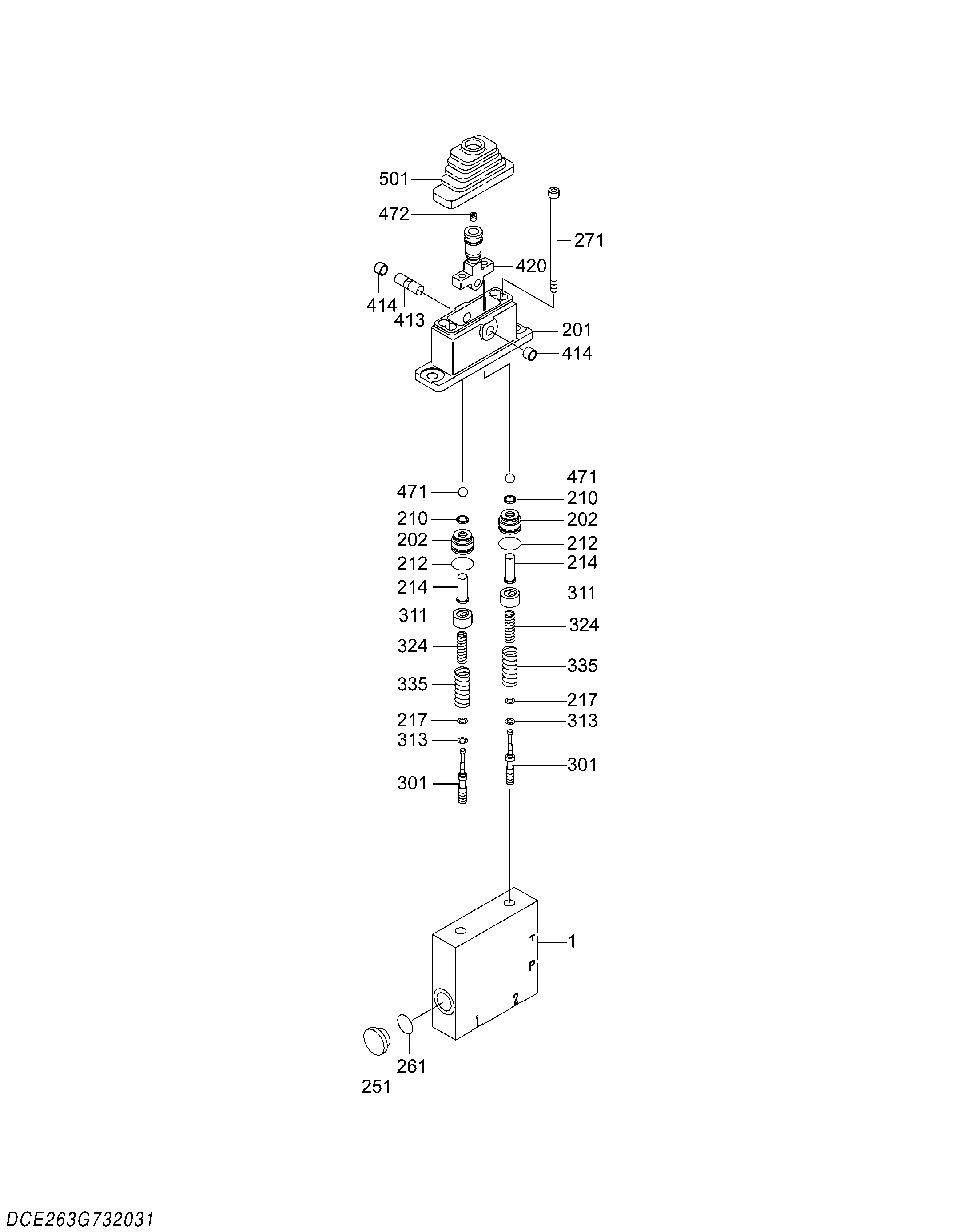

Заводская схема «Пилотный клапан (мулти-функтион рычаг) (AP3)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G732031 | Пилотный клапан | 1 | |
| 201 | XB00003685 | Крышка | 1 |
| 202 | 0869501 | Пробка | 2 |
| 210 | 0628908 | Уплотнение | 2 |
| 212 | 0870103 | Уплотнительное кольцо | 2 |
| 214 | 263G738061 | Шток пусх | 2 |
| 217 | 0846603 | Регулировочная шайба | 2 |
| 251 | 0998702 | Пробка | 1 |
| 261 | 957366 | Уплотнительное кольцо | 1 |
| 271 | 0846703 | Болт с внутренним шестигранником | 2 |
| 311 | 0846704 | Седло пружины | 2 |
| 313 | 0846612 | Шайба | 2 |
| 324 | 263G738121 | Пружина компрессион | 2 |
| 335 | 263G738131 | Пружина компрессион | 2 |
| 413 | 263G738141 | Вал | 1 |
| 414 | 263G737951 | Втулка | 2 |
| 420 | 263G738151 | Кулачок | 1 |
| 471 | XB00003687 | Стальной шарик | 2 |
| 472 | 0846616 | Установочный винт | 1 |
| 501 | 0757402 | Защитный чехол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
