Головка освещение — HITACHI ZW250-5B

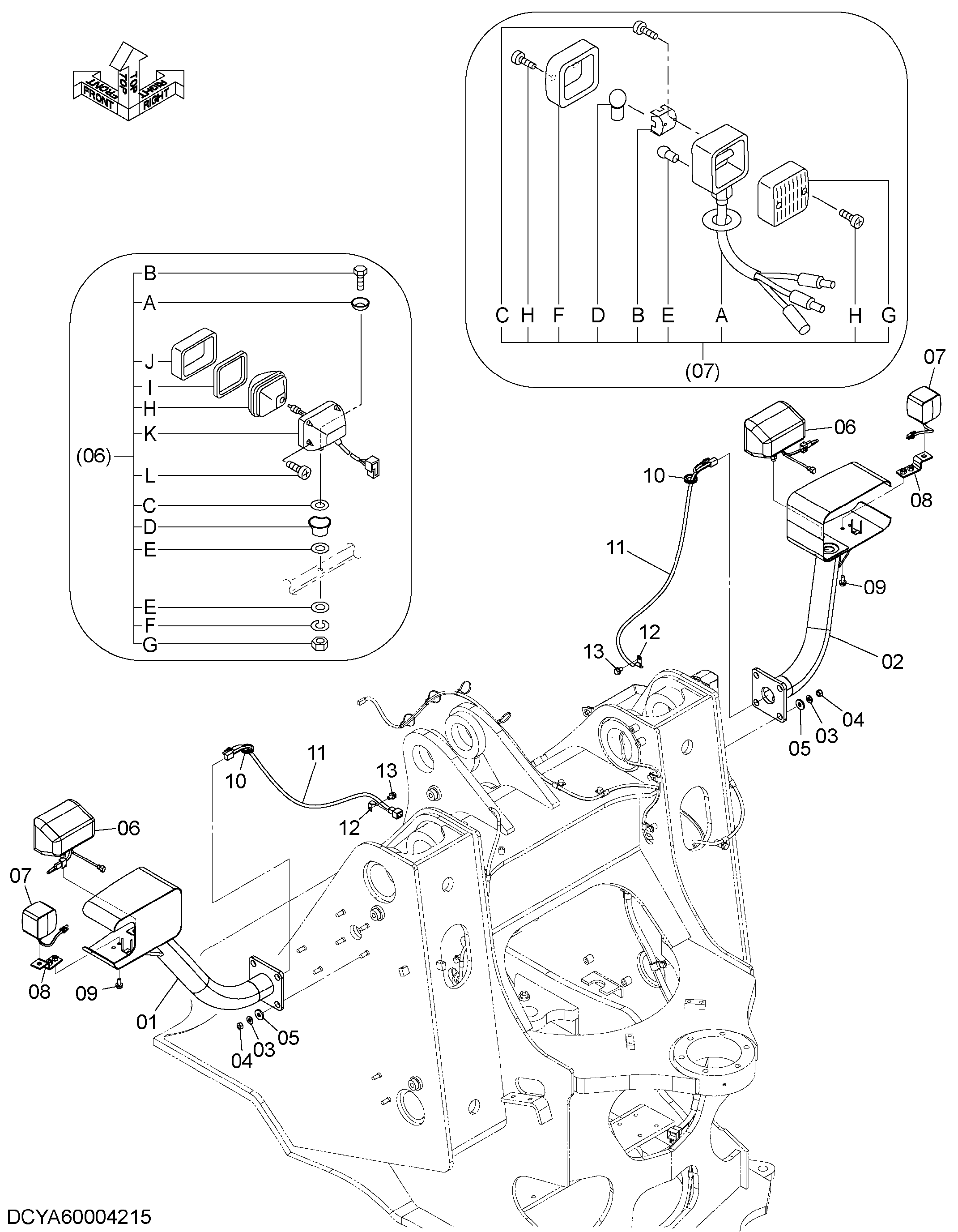

Заводская схема «Головка освещение» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G240321 | Кронштейн | 1 |
| 02 | 263G240331 | Кронштейн | 1 |
| 03 | J222012 | Шайба | 8 |
| 04 | J950012 | Гайка | 8 |
| 05 | 2609642351 | Шайба | 8 |
| 06 | 4436232 | Фара | 2 |
| 06A | 4434678 | Ленс блок | 1 |
| 06B | 4326802 | Рама | 1 |
| 06C | 4434679 | Лампа | 1 |
| 06D | 4326803 | Прокладка | 1 |
| 06E | 4307027 | Винт | 4 |
| 06F | A590114 | Плоская шайба | 2 |
| 06G | A590914 | Пружинная шайба | 1 |
| 06H | J952014 | Гайка | 1 |
| 07 | 2640242432 | Фонарь задний | 2 |
| 07A | 2619247371 | Корпус | 1 |
| 07B | 2619247381 | Рефлектор | 1 |
| 07C | 2619247391 | Винт | 2 |
| 07D | 2640247291 | Лампа (24V 25W) | 1 |
| 07E | 2640247301 | Лампа (24V 5W) | 1 |
| 07F | 2619247401 | Ленс (передний) | 1 |
| 07G | 2619247411 | Ленс (задний) | 1 |
| 07H | 2640247311 | Винт | 4 |
| 08 | 263G240311 | Проставка | 2 |
| 09 | J271025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 2147124411 | Резиновая втулка | 2 |
| 11 | 263F242071 | Жгут проводов | 2 |
| 12 | 4257159 | Кронштейн | 2 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
