Основные гидролинии (4-золотник)(AP4) — HITACHI ZW250-5B

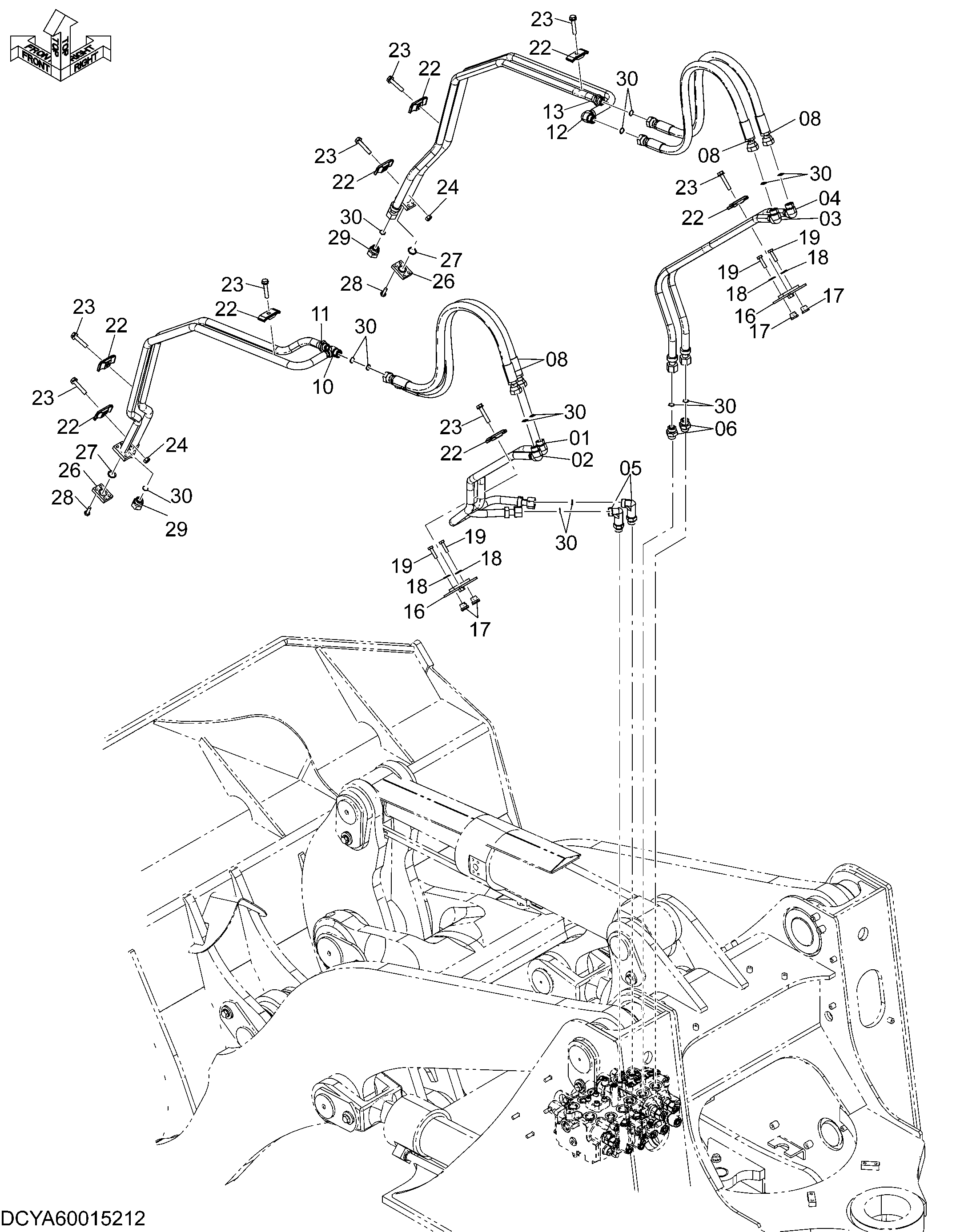

Заводская схема «Основные гидролинии (4-золотник)(AP4)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003845 | Трубка | 1 |
| 02 | YA40012001 | Трубка | 1 |
| 03 | YA40003846 | Трубка | 1 |
| 04 | YA40012002 | Трубка | 1 |
| 05 | 4267201 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853166 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4250079 | Шланг | 4 |
| 10 | 563H760031 | Трубка | 1 |
| 11 | 563H760191 | Трубка | 1 |
| 12 | 563H760041 | Трубка | 1 |
| 13 | 563H760201 | Трубка | 1 |
| 16 | 563F762051 | Кронштейн | 2 |
| 17 | 2640732001 | Амортизатор резиновый | 4 |
| 18 | 2660652721 | Шайба | 4 |
| 19 | J901040 | Болт | 4 |
| 22 | 4189859 | Хомут трубки | 8 |
| 23 | J271265 | Болт с шайбой | 8 |
| 23A | J901265 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J950012 | Гайка | 2 |
| 26 | 563H762161 | Фланец | 2 |
| 27 | 971489 | Уплотнительное кольцо | 2 |
| 28 | J781030 | Болт с внутренним шестигранником | 8 |
| 29 | 4204882 | Пробка | 2 |
| 30 | 4187308 | Уплотнительное кольцо | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
