Мост детали — HITACHI ZW250-5B

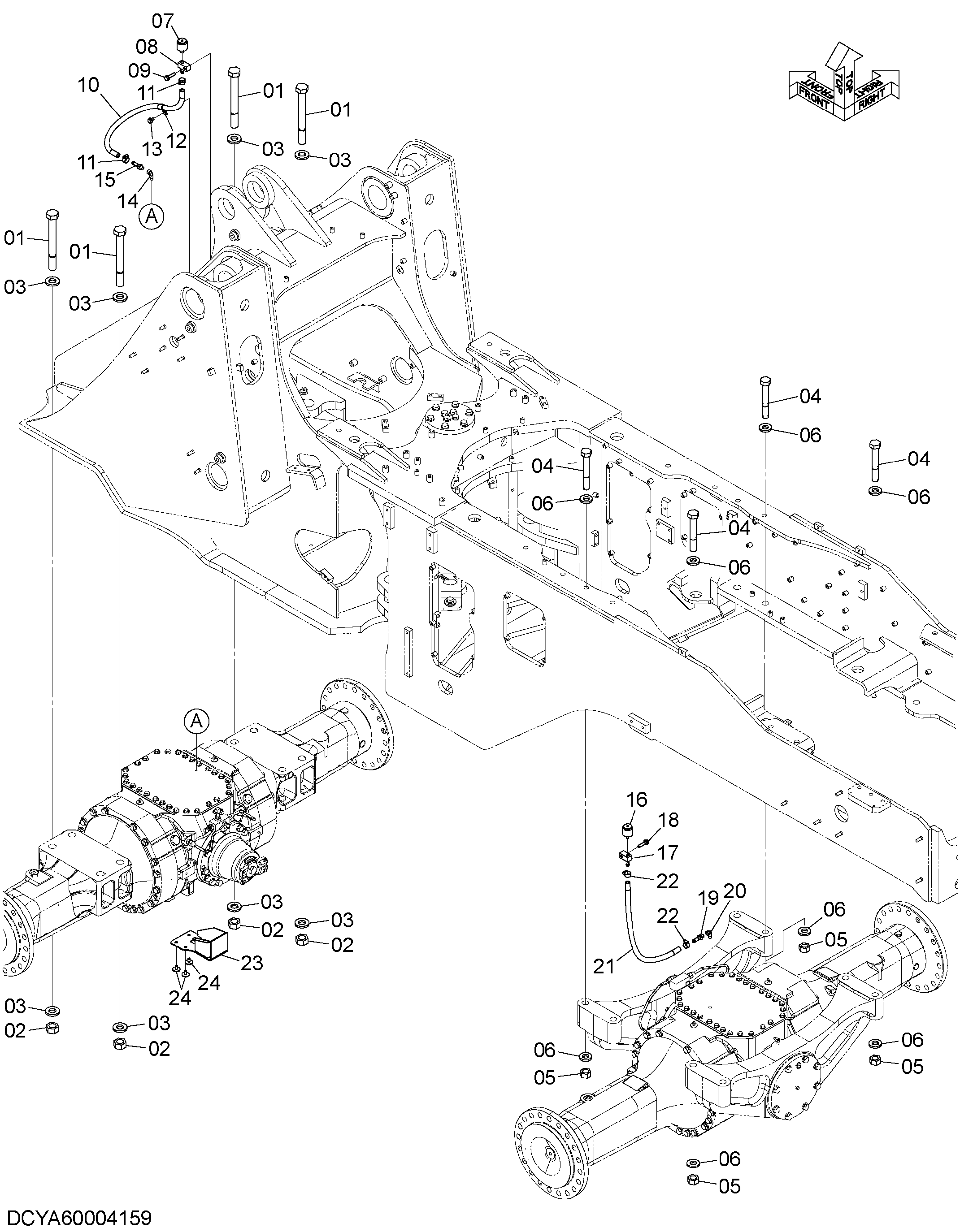

Заводская схема «Мост детали» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2670613601 | Болт | 8 |
| 02 | 2670613611 | Гайка | 8 |
| 03 | J222030 | Шайба | 16 |
| 04 | 0110727180 | Болт | 8 |
| 05 | J952027 | Гайка | 8 |
| 06 | J222027 | Шайба | 16 |
| 07 | 1632302242 | Сапун | 1 |
| 08 | 2643212041 | Адаптер | 1 |
| 09 | J271045 | Болт с шайбой | 1 |
| 09A | J901045 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 0471004065 | Шланг | 1 |
| 11 | 4514699 | Хомут шланга | 2 |
| 12 | 4190274 | Зажим | 1 |
| 13 | J271020 | Болт с шайбой | 1 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 0401200202 | Угловой штуцер | 1 |
| 15 | 0410000204 | Адаптер | 1 |
| 16 | 1632302242 | Сапун | 1 |
| 17 | 2643212041 | Адаптер | 1 |
| 18 | J271045 | Болт с шайбой | 1 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 0410000204 | Адаптер | 1 |
| 20 | 0401200202 | Угловой штуцер | 1 |
| 21 | 0471004065 | Шланг | 1 |
| 22 | 4514699 | Хомут шланга | 2 |
| 23 | YA40003980 | Защитный кожух | 1 |
| 24 | J281020 | Болт с шайбой | 3 |
| 24A | J901020 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
