Полный задний крыло (FRF) — HITACHI ZW250-5B

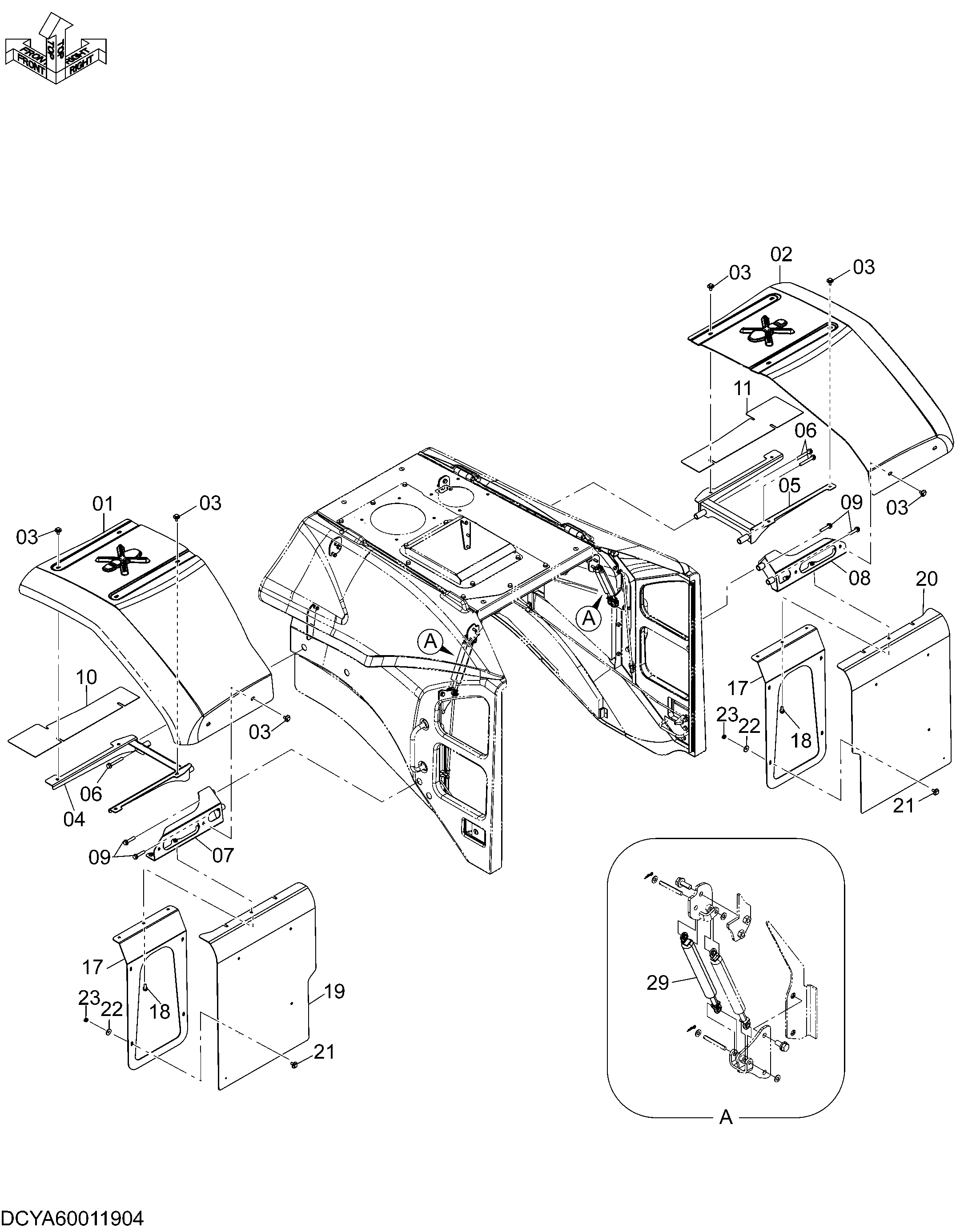

Заводская схема «Полный задний крыло (FRF)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004383 | Крыло | 1 |
| 02 | YA00004384 | Крыло | 1 |
| 03 | J281025 | Болт с шайбой | 12 |
| 03A | J901025 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | YA40003970 | Кронштейн | 1 |
| 05 | YA40003971 | Кронштейн | 1 |
| 06 | J271290 | Болт с шайбой | 4 |
| 06A | J901290 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | YA40003968 | Кронштейн | 1 |
| 08 | YA40003969 | Кронштейн | 1 |
| 09 | J271260 | Болт с шайбой | 4 |
| 09A | J901260 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | YA00006233 | Крышка | 1 |
| 11 | YA00006234 | Крышка | 1 |
| 17 | YA00006180 | Пластина | 2 |
| 18 | J271025 | Болт с шайбой | 6 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | YA00016328 | Крышка | 1 |
| 20 | YA00016329 | Крышка | 1 |
| 21 | J281025 | Болт с шайбой | 8 |
| 21A | J901025 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | J217083 | Шайба | 8 |
| 23 | J950010 | Гайка | 8 |
| 29 | YA00004389 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
