Охлаждение устройство (широкий) — HITACHI ZW250-5B

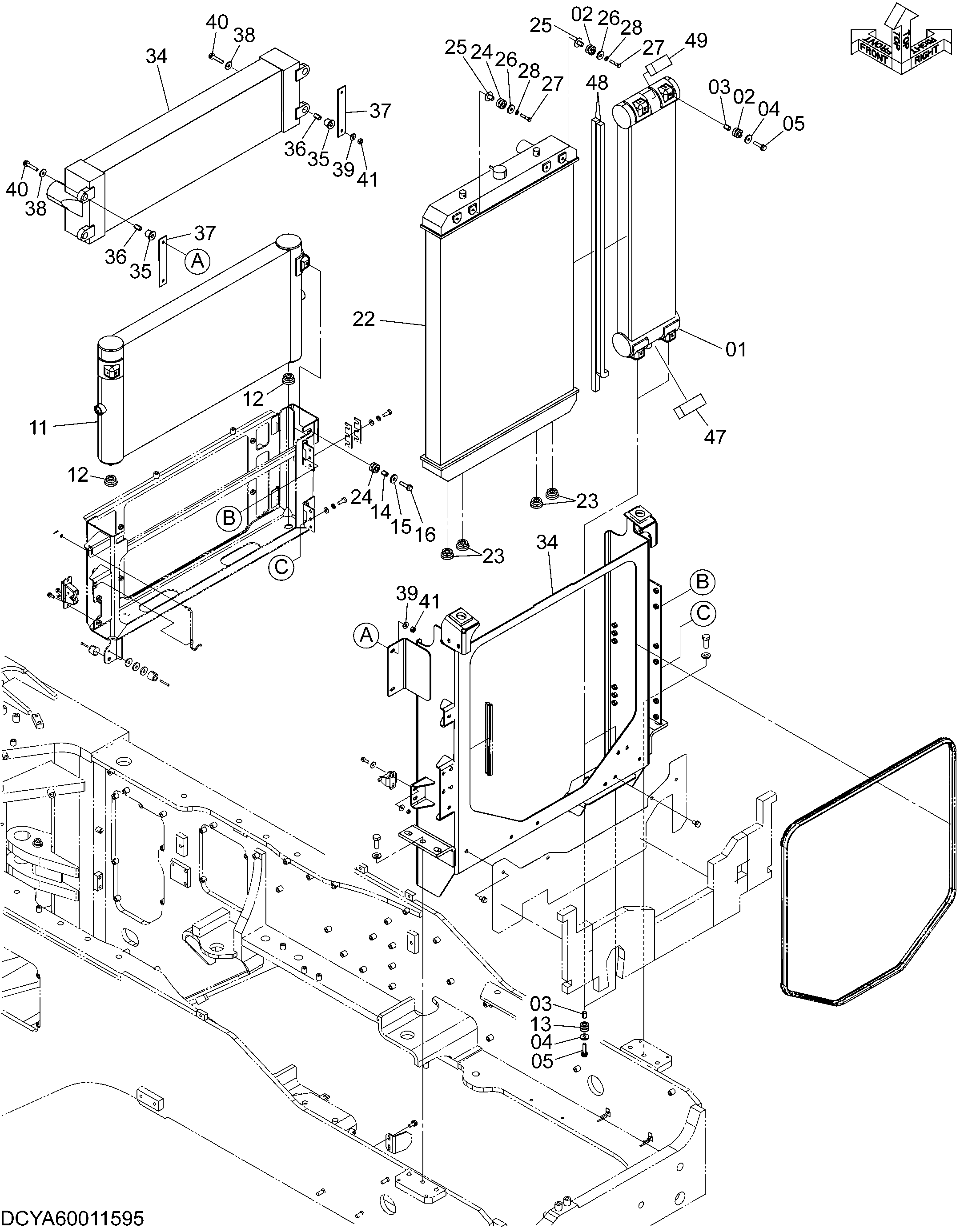

Заводская схема «Охлаждение устройство (широкий)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004406 | Масляный радиатор | 1 |
| 02 | 263G212251 | Пластина резиновый | 4 |
| 03 | 263G212301 | Трубка | 4 |
| 04 | 2638613281 | Шайба | 4 |
| 05 | J271045 | Болт с шайбой | 4 |
| 05A | J901045 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 11 | YA00004408 | Масляный радиатор | 1 |
| 12 | 263G212241 | Пластина резиновый | 2 |
| 13 | 263G212251 | Пластина резиновый | 2 |
| 14 | 263G212301 | Трубка | 2 |
| 15 | 2638613281 | Шайба | 2 |
| 16 | J271045 | Болт с шайбой | 2 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 22 | YA00004405 | Радиатор | 1 |
| 22A | XB00001930 | Пробка | 1 |
| 22B | XB00001929 | Колпачок | 1 |
| 23 | 263G212241 | Пластина резиновый | 4 |
| 24 | 263G212251 | Пластина резиновый | 4 |
| 25 | 263G212272 | Трубка | 4 |
| 26 | 2638613281 | Шайба | 4 |
| 27 | 0110608040 | Болт | 4 |
| 28 | A590108 | Плоская шайба | 4 |
| 34 | YA00004407 | Интеркоолер | 1 |
| 35 | 263G212261 | Пластина резиновый | 4 |
| 36 | 263G212281 | Трубка | 4 |
| 37 | 263G213471 | Проставка | 2 |
| 38 | 2660652721 | Шайба | 4 |
| 39 | 2609112081 | Шайба | 4 |
| 40 | J271055 | Болт с шайбой | 4 |
| 40A | J901055 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J950010 | Гайка | 4 |
| 47 | 263G213521 | Изолятор | 1 |
| 48 | 263G214241 | Изолятор | 2 |
| 49 | YA00005988 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
