Гидрораспределитель (1/2) — HITACHI ZW250-5B

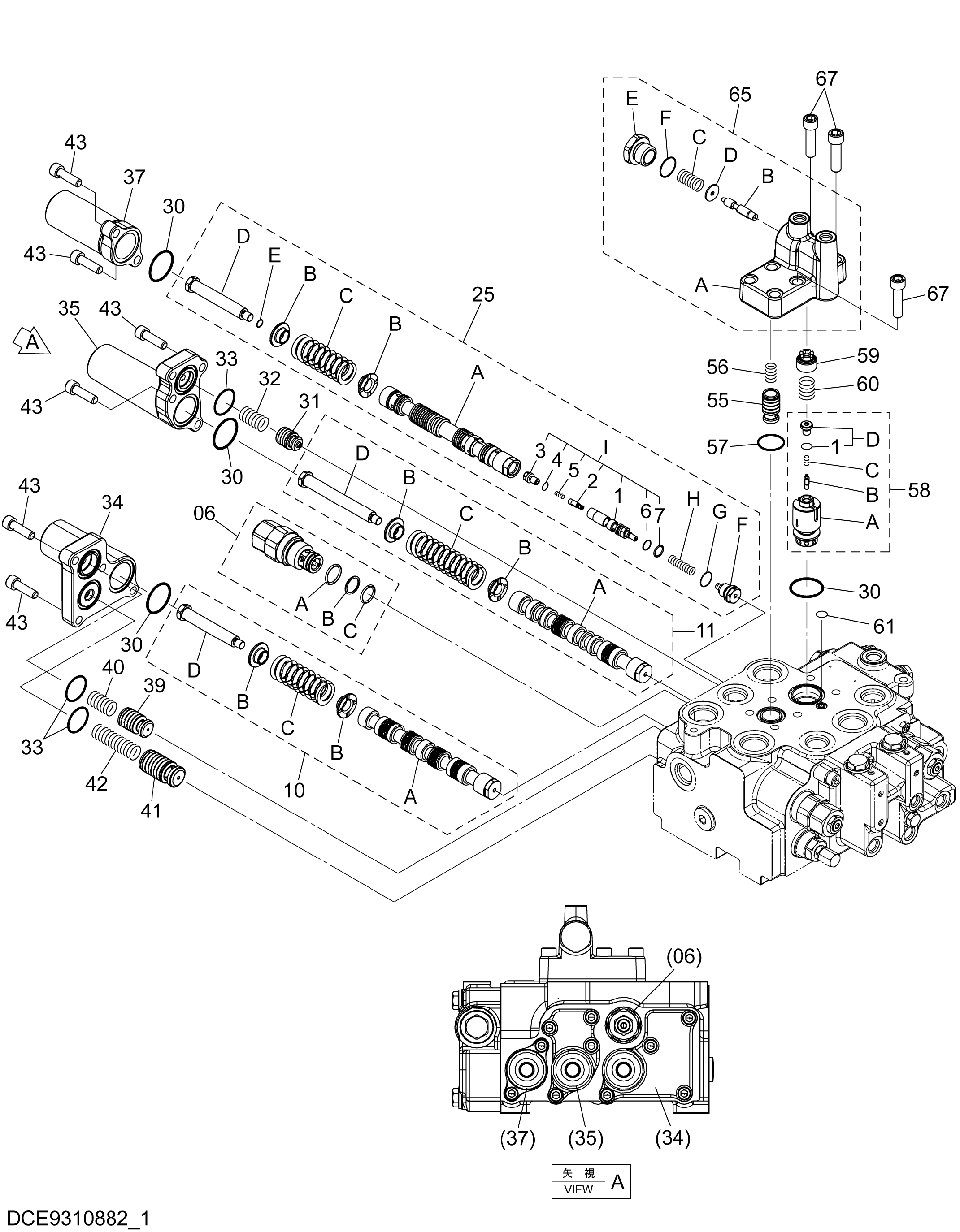

Заводская схема «Гидрораспределитель (1/2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9310882 | Гидрораспределитель | 1 | |
| 06 | 9312294 | Клапан комбинированный | 1 |
| 06A | 4153108 | Уплотнительное кольцо | 1 |
| 06B | 2046498 | Опорное кольцо | 1 |
| 06C | 4355080 | Уплотнительное кольцо | 1 |
| 10B | 4714821 | Седло пружины | 2 |
| 10C | 4631605 | Пружина сжатия | 1 |
| 10D | 4615242 | Болт | 1 |
| 11B | 4714821 | Седло пружины | 2 |
| 11C | 4631606 | Пружина сжатия | 1 |
| 11D | 4615243 | Болт | 1 |
| 25B | 4714821 | Седло пружины | 2 |
| 25C | 4631605 | Пружина сжатия | 1 |
| 25D | 4615242 | Болт | 1 |
| 25E | 4506408 | Уплотнительное кольцо | 1 |
| 25F | 4719000 | Пробка | 1 |
| 25G | 4509180 | Уплотнительное кольцо | 1 |
| 25H | 4710371 | Пружина сжатия | 1 |
| 25I2 | 4665159 | Обратный клапан | 1 |
| 25I3 | 4638173 | Пробка | 1 |
| 25I4 | 2046958 | Оринг | 1 |
| 25I5 | 4639144 | Пружина сжатия | 1 |
| 25I6 | 984618 | Уплотнительное кольцо | 1 |
| 25I7 | 2046495 | Опорное кольцо | 1 |
| 30 | 2046981 | Оринг | 4 |
| 31 | 4638115 | Тарельчатый клапан | 1 |
| 32 | 4611503 | Пружина сжатия | 1 |
| 33 | A811035 | Уплотнительное кольцо | 3 |
| 34 | 2058294 | Корпус пилотный | 1 |
| 35 | 2058295 | Корпус пилотный | 1 |
| 37 | 3101044 | Корпус пилотный | 1 |
| 39 | 3116965 | Тарельчатый клапан | 1 |
| 40 | 4711883 | Пружина сжатия | 1 |
| 41 | 3116966 | Тарельчатый клапан | 1 |
| 42 | 4636166 | Пружина сжатия | 1 |
| 43 | M341036 | Болт с внутренним шестигранником | 10 |
| 55 | 3113364 | Тарельчатый клапан | 1 |
| 56 | 4712343 | Пружина сжатия | 1 |
| 57 | A811030 | Уплотнительное кольцо | 1 |
| 58A | 2059087 | Клапан сиденье | 1 |
| 58B | 4684770 | Тарельчатый клапан | 1 |
| 58C | 4685704 | Пружина сжатия | 1 |
| 58D | 9134109 | Пробка | 1 |
| 58D1 | 4506408 | Уплотнительное кольцо | 1 |
| 59 | 4696843 | Направляющая пружины | 1 |
| 60 | 4698043 | Пружина сжатия | 1 |
| 61 | 4506320 | Уплотнительное кольцо | 1 |
| 65A | 1036705 | Пластина пилотный | 1 |
| 65B | 3121173 | Золотник пилотный | 1 |
| 65C | 2046425 | Пружина | 1 |
| 65D | 2046482 | Шайба | 1 |
| 65E | 2046447 | Пробка | 1 |
| 65F | 4506424 | Уплотнительное кольцо | 1 |
| 67 | M341240 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
