Задний мост (TPD) — HITACHI ZW250-5B

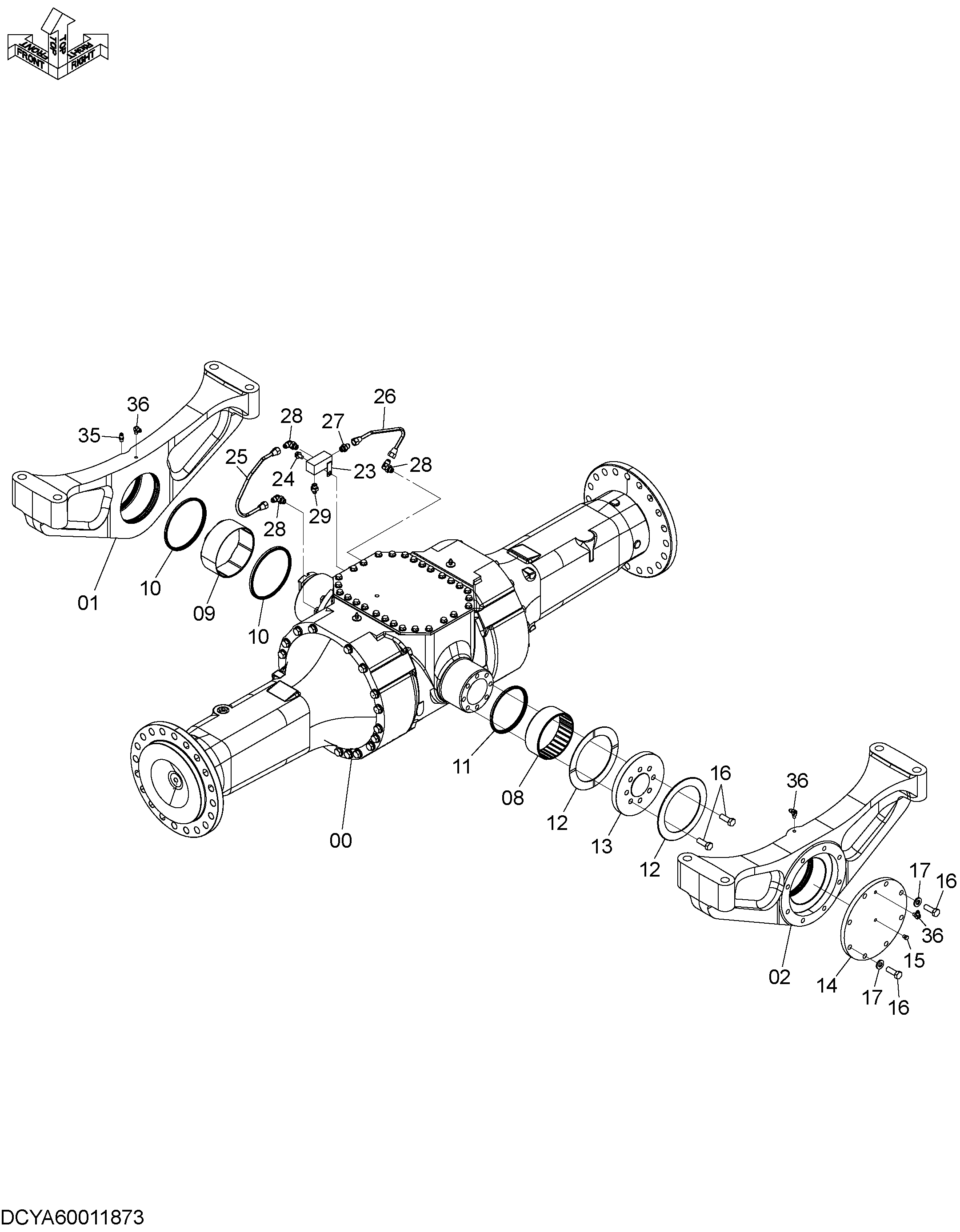

Заводская схема «Задний мост (TPD)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YB60000194 | Задний мост | 1 |
| 01 | YA00003897 | Опора | 1 |
| 02 | YA00003898 | Опора | 1 |
| 08 | YA00004377 | Втулка | 1 |
| 09 | 2676302042 | Втулка | 1 |
| 10 | 2676302111 | Пылезащитное уплотнение | 2 |
| 11 | 2675302131 | Пылезащитное уплотнение | 1 |
| 12 | YA00004378 | Упорная шайба | 2 |
| 13 | YA00005965 | Упорная пластина | 1 |
| 14 | 2676302072 | Крышка | 1 |
| 15 | 2404792101 | Пробка | 1 |
| 16 | J241645 | Болт | 16 |
| 17 | J222016 | Шайба | 8 |
| 23 | YA40003855 | Блок | 1 |
| 24 | J271020 | Болт с шайбой | 1 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | YA40003856 | Трубка | 1 |
| 26 | YA40003857 | Трубка | 1 |
| 27 | 4344020 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4344046 | Угловой штуцер | 3 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | YA00006041 | Адаптер | 1 |
| 35 | 2643542201 | Штуцер | 1 |
| 36 | 2660542191 | Угловой штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
