Рулевое управление трубопроводы (2) — HITACHI ZW250-5B

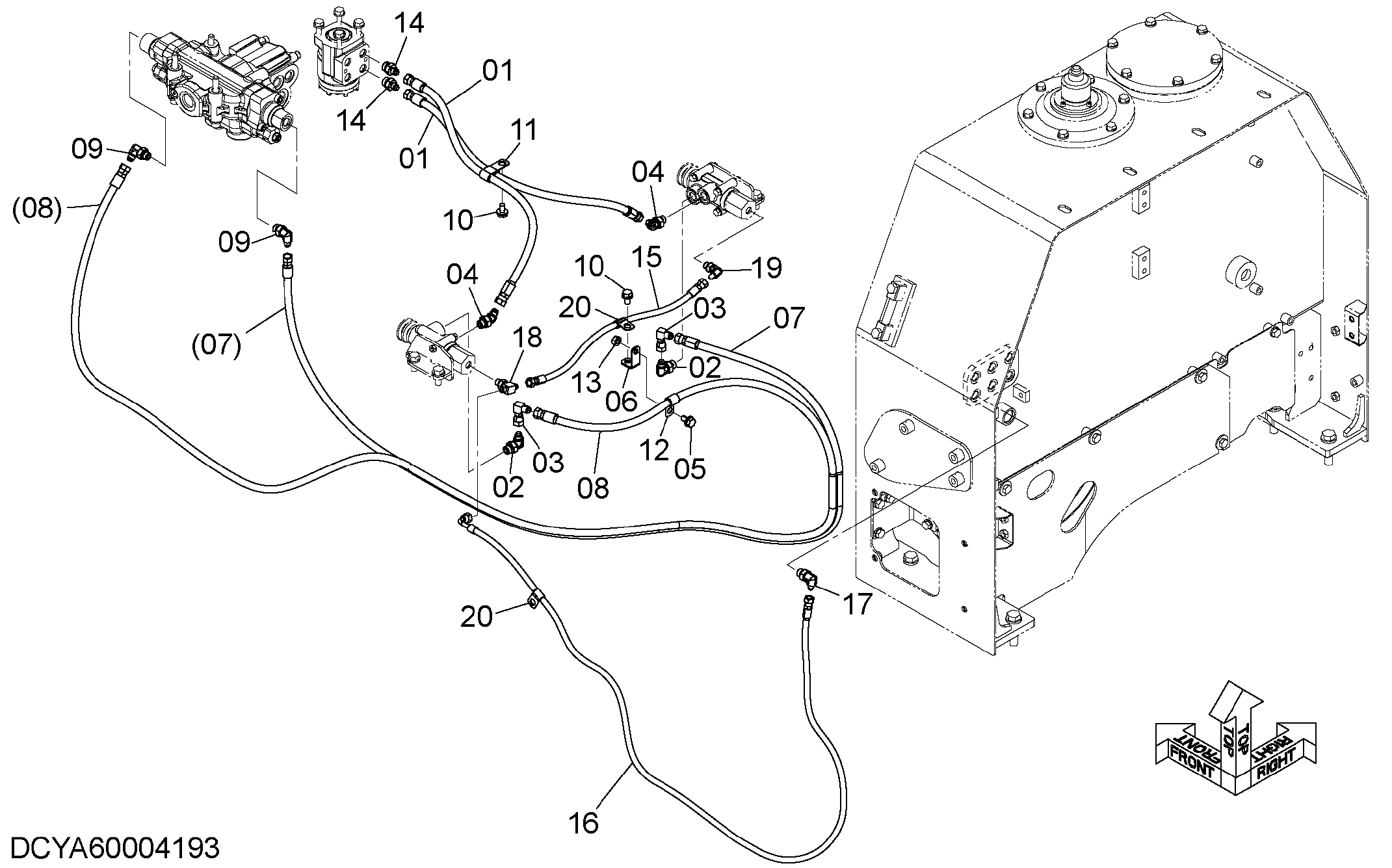

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4222053 | Нейлоновый шланг | 2 |
| 02 | A852333 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4239976 | Унион S | 2 |
| 04 | A852233 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | J271020 | Болт с шайбой | 1 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 263J222181 | Кронштейн | 1 |
| 07 | 4333541 | Нейлоновый шланг | 1 |
| 08 | 4706631 | Пластиковый шланг | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4190292 | Зажим | 1 |
| 12 | 4190275 | Зажим | 1 |
| 13 | J950010 | Гайка | 1 |
| 14 | 4209765 | Адаптер | 2 |
| 14A | U10778U | Уплотнительное кольцо | 1 |
| 15 | 4203182 | Нейлоновый шланг | 1 |
| 16 | 4213876 | Нейлоновый шланг | 1 |
| 17 | A852332 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852522 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852322 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4190261 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
