Электрооборудование (передний) — HITACHI ZW250-5B

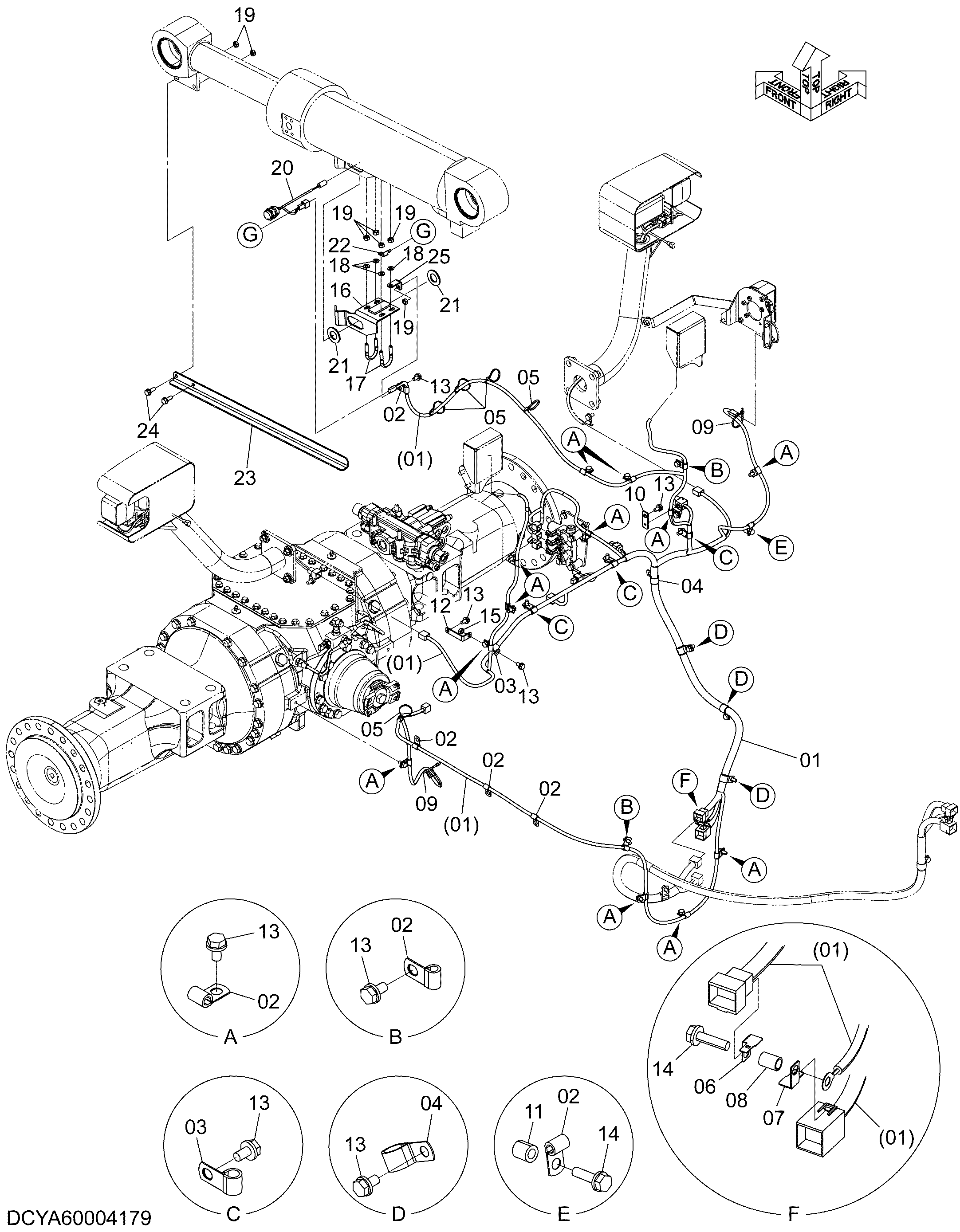

Заводская схема «Электрооборудование (передний)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004481 | Жгут проводов | 1 |
| 02 | 4190261 | Зажим | 19 |
| 03 | 4190275 | Зажим | 4 |
| 04 | 4190277 | Зажим | 4 |
| 05 | 4441695 | Ленточный зажим | 5 |
| 06 | 4257159 | Кронштейн | 1 |
| 07 | 4418301 | Кронштейн | 1 |
| 08 | 263G212301 | Трубка | 1 |
| 09 | 0491311200 | Ленточный зажим | 2 |
| 10 | YA00006008 | Пластина | 1 |
| 11 | 2655542141 | Втулка | 1 |
| 12 | 2661242081 | Кронштейн | 1 |
| 13 | J271020 | Болт с шайбой | 24 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271040 | Болт с шайбой | 2 |
| 14A | J901040 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J950010 | Гайка | 1 |
| 16 | 263G240201 | Кронштейн | 1 |
| 17 | 2661912131 | U-образный болт | 2 |
| 18 | A590110 | Плоская шайба | 4 |
| 19 | J950010 | Гайка | 7 |
| 20 | 4637651 | Выключатель | 1 |
| 21 | A590130 | Плоская шайба | 2 |
| 22 | 4257159 | Кронштейн | 1 |
| 23 | YA00006009 | Кронштейн | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 263J222181 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
