Топливные трубопроводы — HITACHI ZW250-5B

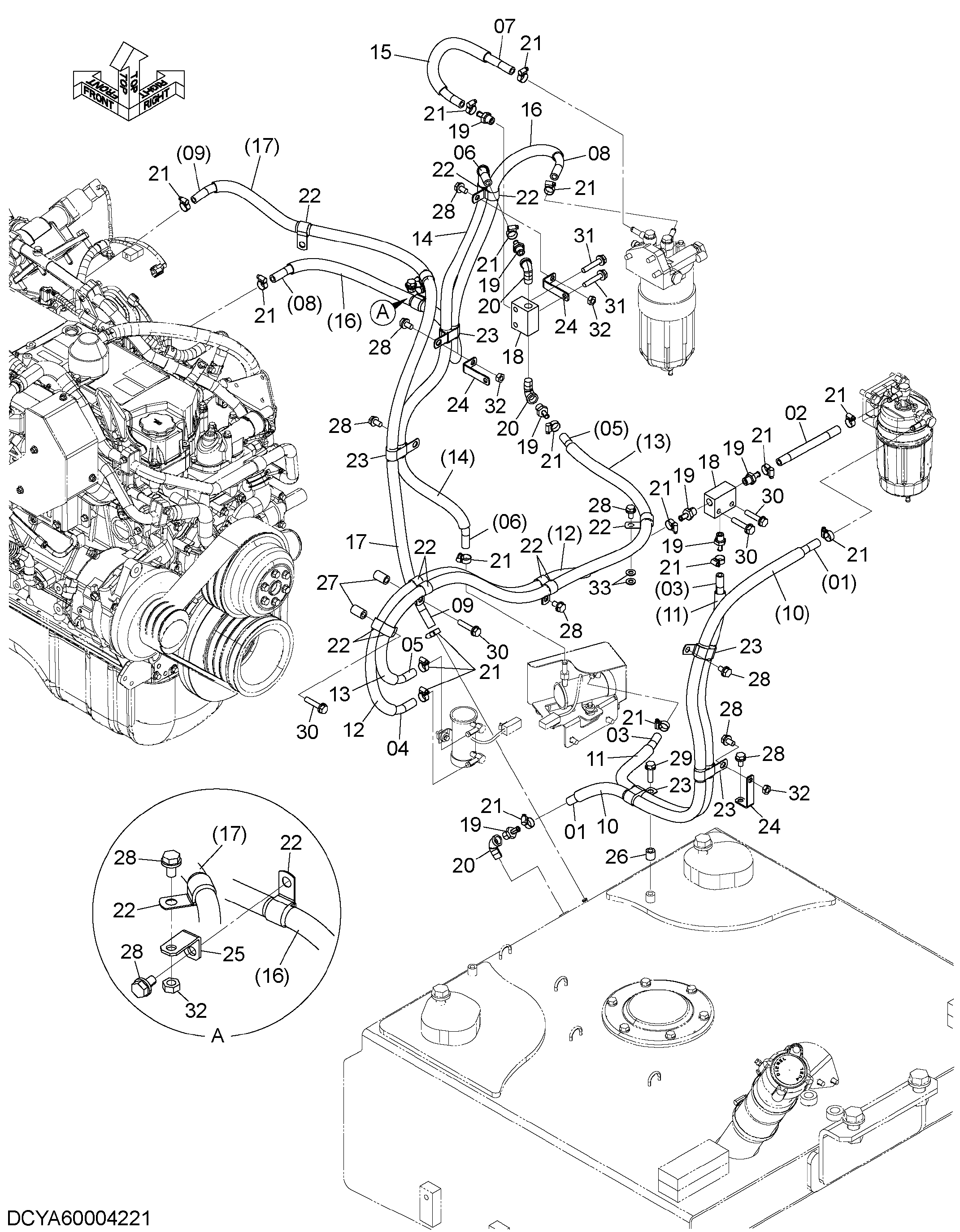

Заводская схема «Топливные трубопроводы» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00006039 | Топливный шланг | 1 |
| 02 | YA00006044 | Шланг | 1 |
| 03 | YA00006047 | Топливный шланг | 1 |
| 04 | YA00006043 | Топливный шланг | 1 |
| 05 | 4660642 | Топливный шланг | 1 |
| 06 | 4711587 | Топливный шланг | 1 |
| 07 | YA00006037 | Топливный шланг | 1 |
| 08 | YA00006040 | Топливный шланг | 1 |
| 09 | 263G222801 | Шланг | 1 |
| 10 | 0476219115 | Трубка | 1 |
| 11 | 0476219105 | Трубка | 1 |
| 12 | 0476219095 | Трубка | 1 |
| 13 | 0476219130 | Трубка | 1 |
| 14 | 0476219110 | Трубка | 1 |
| 15 | 0476219030 | Трубка | 1 |
| 16 | 0476219125 | Трубка | 1 |
| 17 | 0476219140 | Трубка | 1 |
| 18 | YA00004399 | Блок | 2 |
| 19 | 2660222191 | Адаптер | 7 |
| 20 | 0401200303 | Угловой штуцер | 3 |
| 21 | 4514700 | Зажим шланг | 18 |
| 22 | 4190277 | Зажим | 12 |
| 23 | 4190266 | Зажим | 5 |
| 24 | 2661242081 | Кронштейн | 3 |
| 25 | 263J222181 | Кронштейн | 1 |
| 26 | 2655542141 | Втулка | 1 |
| 27 | 2675675841 | Втулка | 2 |
| 28 | J271020 | Болт с шайбой | 10 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J271040 | Болт с шайбой | 1 |
| 29A | J901040 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271050 | Болт с шайбой | 4 |
| 30A | J901050 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271055 | Болт с шайбой | 2 |
| 31A | J901055 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J950010 | Гайка | 4 |
| 33 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
