Электрооборудование (задний)(7) — HITACHI ZW250-5B

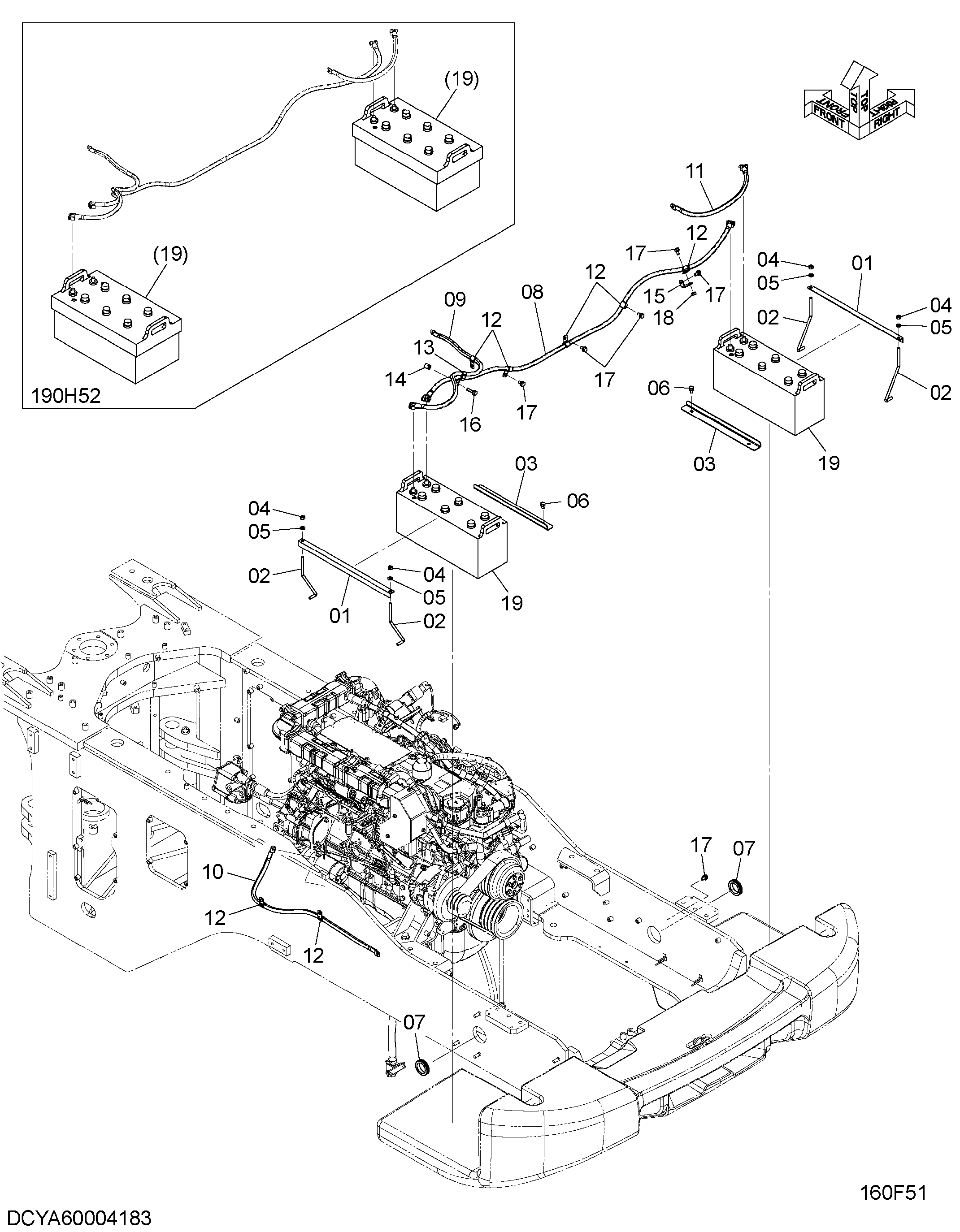

Заводская схема «Электрооборудование (задний)(7)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2666242221 | Кронштейн | 2 |
| 02 | 2626242021 | Шток | 4 |
| 03 | YA00006015 | Пластина | 2 |
| 04 | J950010 | Гайка | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 2660240611 | Резиновая втулка | 2 |
| 08 | YA00006226 | Трос аккумулятор | 1 |
| 09 | YA00006012 | Трос аккумулятор | 1 |
| 10 | YA00006013 | Трос аккумулятор | 1 |
| 11 | YA00006230 | Трос аккумулятор | 1 |
| 12 | 4190253 | Зажим | 7 |
| 13 | 4190282 | Зажим | 1 |
| 14 | 2655542141 | Втулка | 1 |
| 15 | 263J222181 | Кронштейн | 1 |
| 16 | J271040 | Болт с шайбой | 1 |
| 16A | J901040 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271020 | Болт с шайбой | 6 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J950010 | Гайка | 1 |
| 19 | 5578712001 | Аккумулятор | 2 |
| 19 | 2690242101 | Аккумулятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
