Трубопроводы системы смазки — HITACHI ZW250-5B

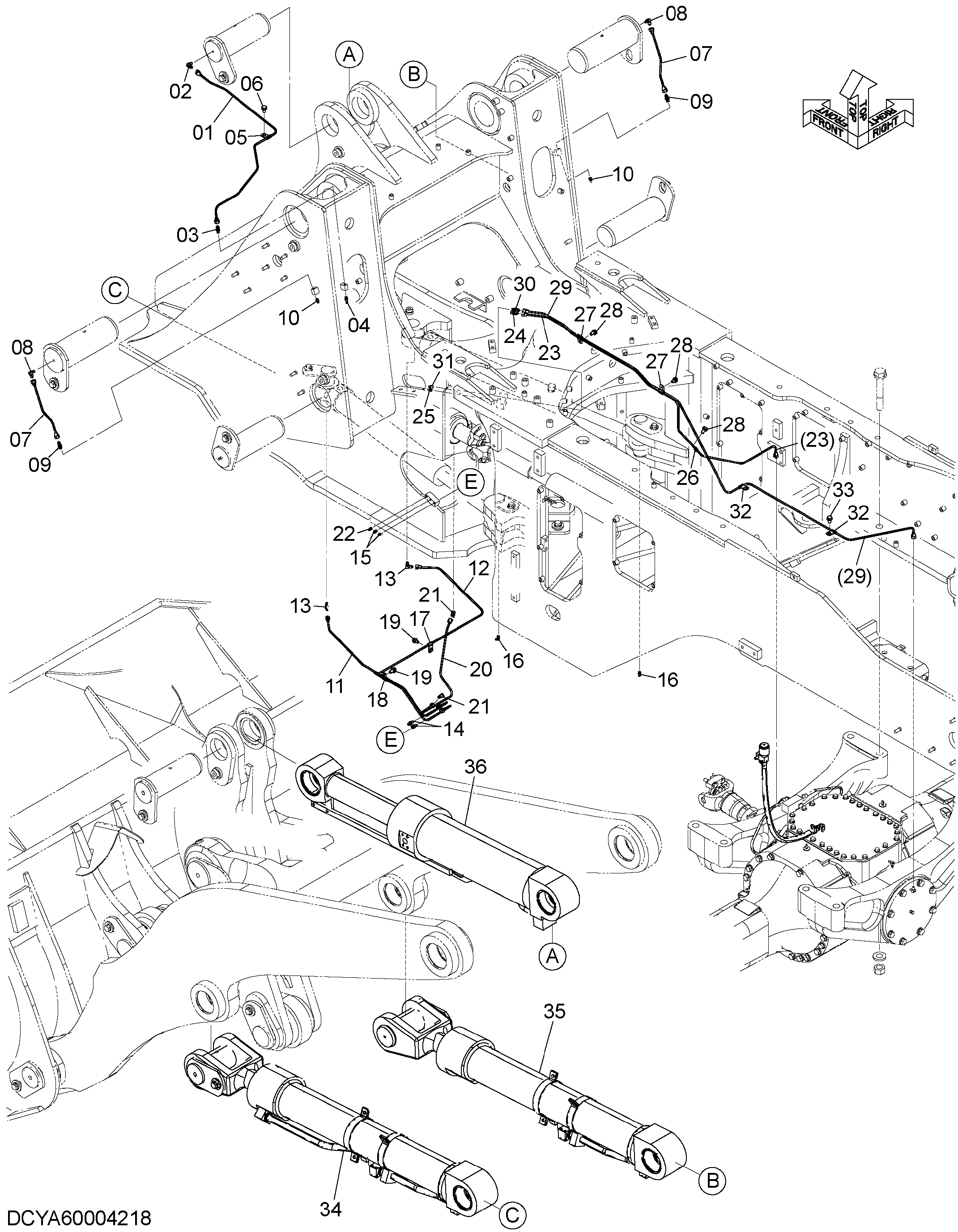

Заводская схема «Трубопроводы системы смазки» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003847 | Трубка | 1 |
| 02 | 2660542191 | Угловой штуцер | 1 |
| 03 | 2643542201 | Штуцер | 1 |
| 04 | 0490100160 | Пресс-маслёнка | 1 |
| 05 | 4190276 | Зажим | 1 |
| 06 | J271020 | Болт с шайбой | 1 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 263G770011 | Трубка | 2 |
| 08 | 2660542191 | Угловой штуцер | 2 |
| 09 | 2643542201 | Штуцер | 2 |
| 10 | 0490100100 | Пресс-маслёнка | 2 |
| 11 | YA40003848 | Трубка | 1 |
| 12 | YA40003849 | Трубка | 1 |
| 13 | 2660542191 | Угловой штуцер | 2 |
| 14 | 2643542201 | Штуцер | 2 |
| 15 | 0490100100 | Пресс-маслёнка | 2 |
| 16 | 0490100190 | Пресс-маслёнка | 2 |
| 17 | 4190276 | Зажим | 1 |
| 18 | 4205358 | Зажим | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 263H770101 | Трубка | 1 |
| 21 | 2660542191 | Угловой штуцер | 2 |
| 22 | 0490100100 | Пресс-маслёнка | 1 |
| 23 | YA40003850 | Трубка | 1 |
| 24 | 2643542201 | Штуцер | 1 |
| 25 | 0490100100 | Пресс-маслёнка | 1 |
| 26 | 4190276 | Зажим | 1 |
| 27 | 4205358 | Зажим | 2 |
| 28 | J271020 | Болт с шайбой | 3 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | YA40003851 | Трубка | 1 |
| 30 | 2643542201 | Штуцер | 1 |
| 31 | 0490100100 | Пресс-маслёнка | 1 |
| 32 | 4190276 | Зажим | 2 |
| 33 | J271020 | Болт с шайбой | 1 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 263H842011 | Гидроцилиндр. подъём | 1 |
| 34 | YA00003922 | Гидроцилиндр. подъём | 1 |
| 35 | 263H842021 | Гидроцилиндр. подъём | 1 |
| 35 | YA00003923 | Гидроцилиндр. подъём | 1 |
| 36 | 263H852012 | Гидроцилиндр ковша | 1 |
| 36 | YA00003924 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
