Пилотные гидролинии (3) — HITACHI ZW250-5B

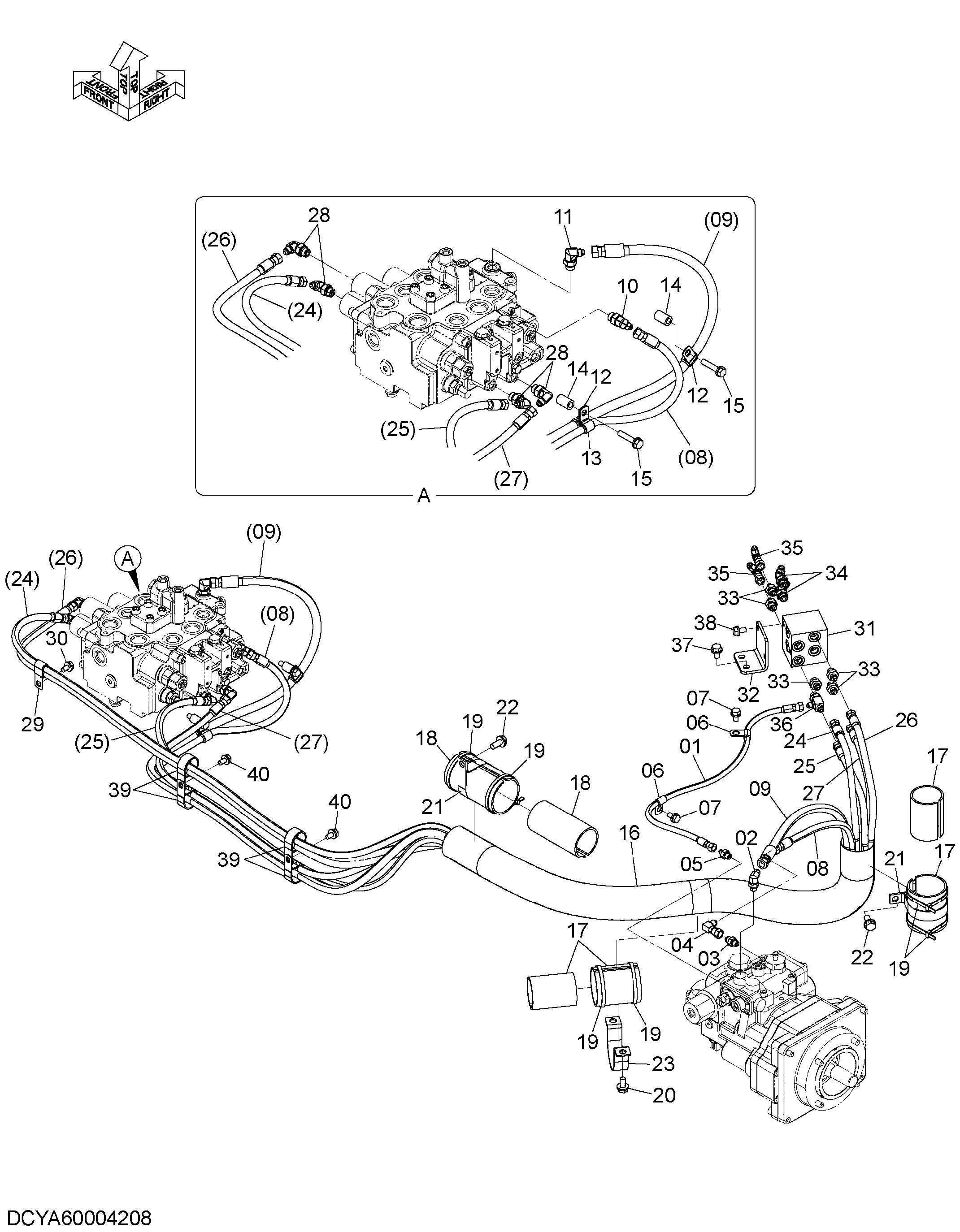

Заводская схема «Пилотные гидролинии (3)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4275078 | Нейлоновый шланг | 1 |
| 02 | A852323 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852123 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4190261 | Зажим | 2 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4652175 | Шланг | 1 |
| 09 | 265H742081 | Шланг | 1 |
| 10 | A852233 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4190273 | Зажим | 2 |
| 13 | 4190253 | Зажим | 1 |
| 14 | 2675675841 | Втулка | 2 |
| 15 | J271050 | Болт с шайбой | 2 |
| 15A | J901050 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | YA00005998 | Защита шланга | 1 |
| 17 | YA00005997 | Защита шланга | 4 |
| 18 | YA00006042 | Защита шланга | 2 |
| 19 | 0491321380 | Ленточный зажим | 6 |
| 20 | YA00005996 | Хомут | 1 |
| 21 | 563G742041 | Хомут | 2 |
| 22 | J271230 | Болт с шайбой | 2 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J271225 | Болт с шайбой | 2 |
| 23A | J901225 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4308683 | Нейлоновый шланг | 1 |
| 25 | 4323578 | Нейлоновый шланг | 1 |
| 26 | 4633930 | Пластиковый шланг | 1 |
| 27 | 4327898 | Нейлоновый шланг | 1 |
| 28 | A852333 | Угловой штуцер | 4 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4190292 | Зажим | 1 |
| 30 | J271020 | Болт с шайбой | 1 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | YA00003917 | Клапан флов-контрол | 1 |
| 32 | YA00005995 | Кронштейн | 1 |
| 33 | A852133 | Адаптер | 5 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852333 | Угловой штуцер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4239976 | Унион S | 2 |
| 36 | 4208909 | Тройник | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | J271220 | Болт с шайбой | 2 |
| 37A | J901220 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J271020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4190291 | Зажим | 4 |
| 40 | J271020 | Болт с шайбой | 2 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
