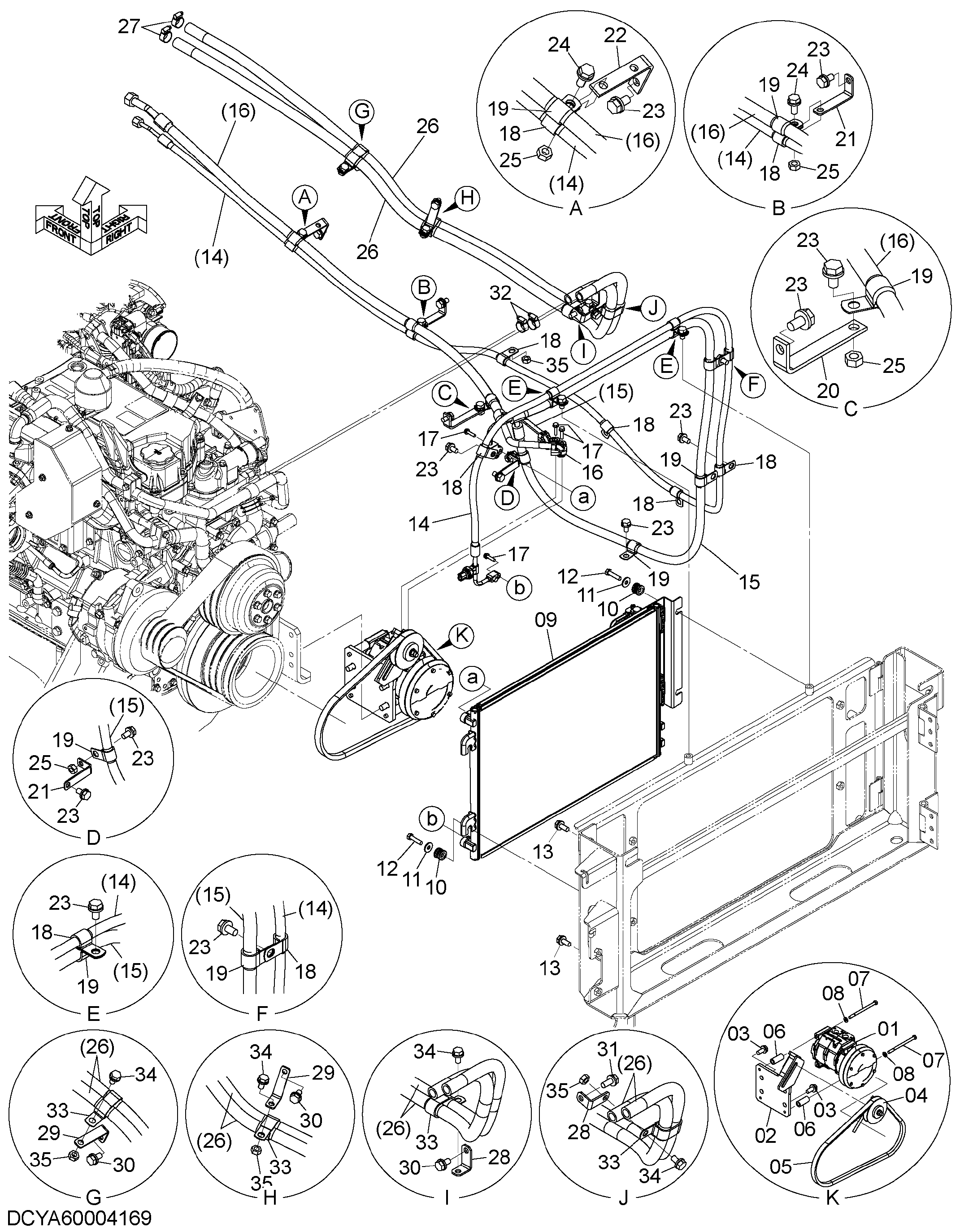

Кондиционер (2) — HITACHI ZW250-5B
Заводская схема «Кондиционер (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003888 | Компрессор | 1 |
| 02 | YA40003796 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4435929 | Шкив | 1 |
| 05 | 263G672051 | Ремень V | 1 |
| 06 | 263E672151 | Втулка | 4 |
| 07 | 0110608120 | Болт | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 09 | YA00003889 | Конденсатор | 1 |
| 10 | 4618721 | Резиновая втулка | 4 |
| 10A | 4618720 | Резиновая втулка | 1 |
| 10B | 4618719 | Проставка | 1 |
| 11 | 2147122311 | Шайба | 4 |
| 12 | J900835 | Болт | 4 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | YA00005972 | Шланг | 1 |
| 15 | YA00005973 | Шланг | 1 |
| 16 | YA00005974 | Шланг радиатора | 1 |
| 17 | J260625 | Болт с шайбой | 4 |
| 17A | J900625 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | 4190253 | Зажим | 10 |
| 19 | 4190274 | Зажим | 9 |
| 20 | 2682672021 | Кронштейн | 1 |
| 21 | 2661242081 | Кронштейн | 2 |
| 22 | 2682242111 | Кронштейн | 1 |
| 23 | J271020 | Болт с шайбой | 12 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J950010 | Гайка | 4 |
| 26 | YA00005971 | Водяной шланг | 2 |
| 27 | 4514699 | Хомут шланга | 2 |
| 28 | 263J222181 | Кронштейн | 2 |
| 29 | 2661242081 | Кронштейн | 2 |
| 30 | J271020 | Болт с шайбой | 3 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J841025 | Болт с шайбой | 1 |
| 31A | J241025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4514699 | Хомут шланга | 2 |
| 33 | 4192034 | Зажим | 4 |
| 34 | J271020 | Болт с шайбой | 4 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
