Двигатель — HITACHI ZW250-5B

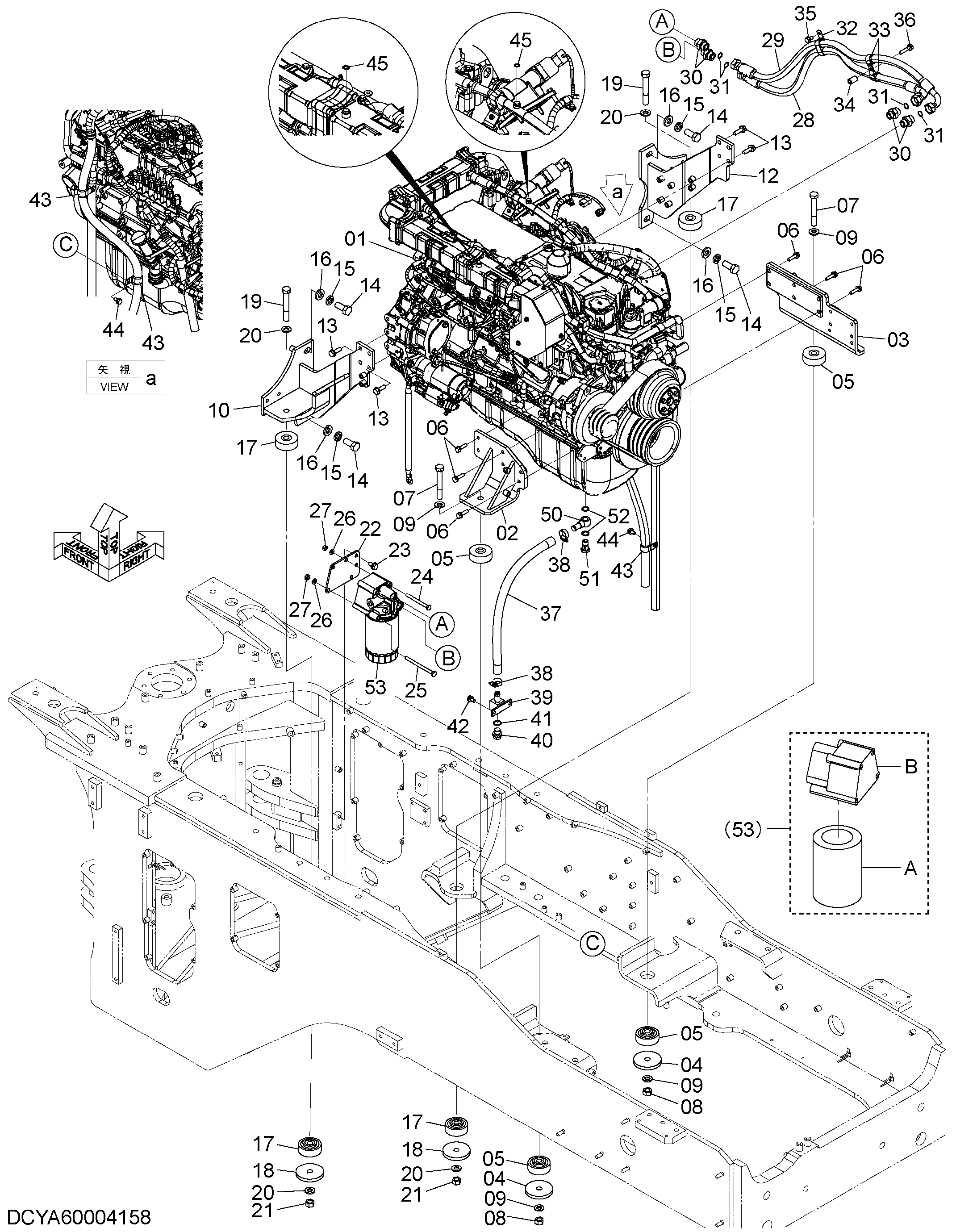

Заводская схема «Двигатель» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003893 | Двигатель | 1 |
| 01A | YA00016292 | Ремень вентилятор | 1 |
| 01B | 4489830 | Генератор | 1 |
| 01C | YA00010304 | Датчик | 1 |
| 01D | YA00011513 | Датчик угла | 1 |
| 01E | YA00010305 | Датчик термостатический | 1 |
| 01F | 4657942 | Датчик давления | 1 |
| 01G | YA00010306 | Датчик давления | 1 |
| 01H | 4371318 | Выключатель термостатический | 1 |
| 01I | YA00016293 | Жгут проводов | 1 |
| 01J | YA00011515 | Датчик термостатический | 1 |
| 01K | YA00011516 | Пробка | 1 |
| 01L | YA00011517 | Манжета | 1 |
| 02 | YA40003787 | Левый кронштейн | 1 |
| 03 | YA40003785 | Правый кронштейн | 1 |
| 04 | 263G102161 | Пластина | 2 |
| 05 | 4622543 | Резиновая прокладка | 4 |
| 06 | J271040 | Болт с шайбой | 12 |
| 06A | J901040 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 0111618125 | Болт | 2 |
| 08 | 0140150018 | Гайка | 2 |
| 09 | J222018 | Шайба | 4 |
| 10 | YA40003996 | Кронштейн | 1 |
| 12 | YA40003997 | Кронштейн | 1 |
| 13 | J271240 | Болт с шайбой | 8 |
| 13A | J901240 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 0111620045 | Болт | 4 |
| 15 | J257220 | Пружинная шайба | 4 |
| 16 | J222020 | Шайба | 4 |
| 17 | 4629781 | Резиновая прокладка | 4 |
| 18 | 263G102161 | Пластина | 2 |
| 19 | 0111618125 | Болт | 2 |
| 20 | J222018 | Шайба | 4 |
| 21 | 0140150018 | Гайка | 2 |
| 22 | YA00005945 | Пластина | 1 |
| 23 | J271225 | Болт с шайбой | 2 |
| 23A | J901225 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J901002 | Болт | 2 |
| 25 | J901008 | Болт | 2 |
| 26 | A590110 | Плоская шайба | 4 |
| 27 | J950010 | Гайка | 4 |
| 28 | 4623209 | Шланг масляный | 1 |
| 29 | 4428617 | Шланг масляный | 1 |
| 30 | 4473871 | Адаптер | 4 |
| 30A | 4153103 | Уплотнительное кольцо | 1 |
| 31 | 4430912 | Уплотнительное кольцо | 4 |
| 32 | 4411911 | Зажим | 1 |
| 33 | 4192035 | Зажим | 2 |
| 34 | 2675675841 | Втулка | 1 |
| 35 | J271020 | Болт с шайбой | 1 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271050 | Болт с шайбой | 1 |
| 36A | J901050 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 263G102171 | Шланг | 1 |
| 38 | 4504367 | Хомут шланга | 2 |
| 39 | 2640102081 | Адаптер | 1 |
| 40 | 2640102051 | Пробка | 1 |
| 41 | 4153531 | Уплотнительное кольцо | 1 |
| 42 | J271020 | Болт с шайбой | 2 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4192035 | Зажим | 3 |
| 44 | J271020 | Болт с шайбой | 2 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | YA00011517 | Манжета | 2 |
| 50 | 2640102021 | Проушина соединение | 1 |
| 51 | 2640102031 | Проушина болт | 1 |
| 52 | 2640102041 | Манжета | 2 |
| 53 | 4485262 | Фильтр | 1 |
| 53A | 4658521 | Масляный фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
