Задний консоль (1) — HITACHI ZW250-5B

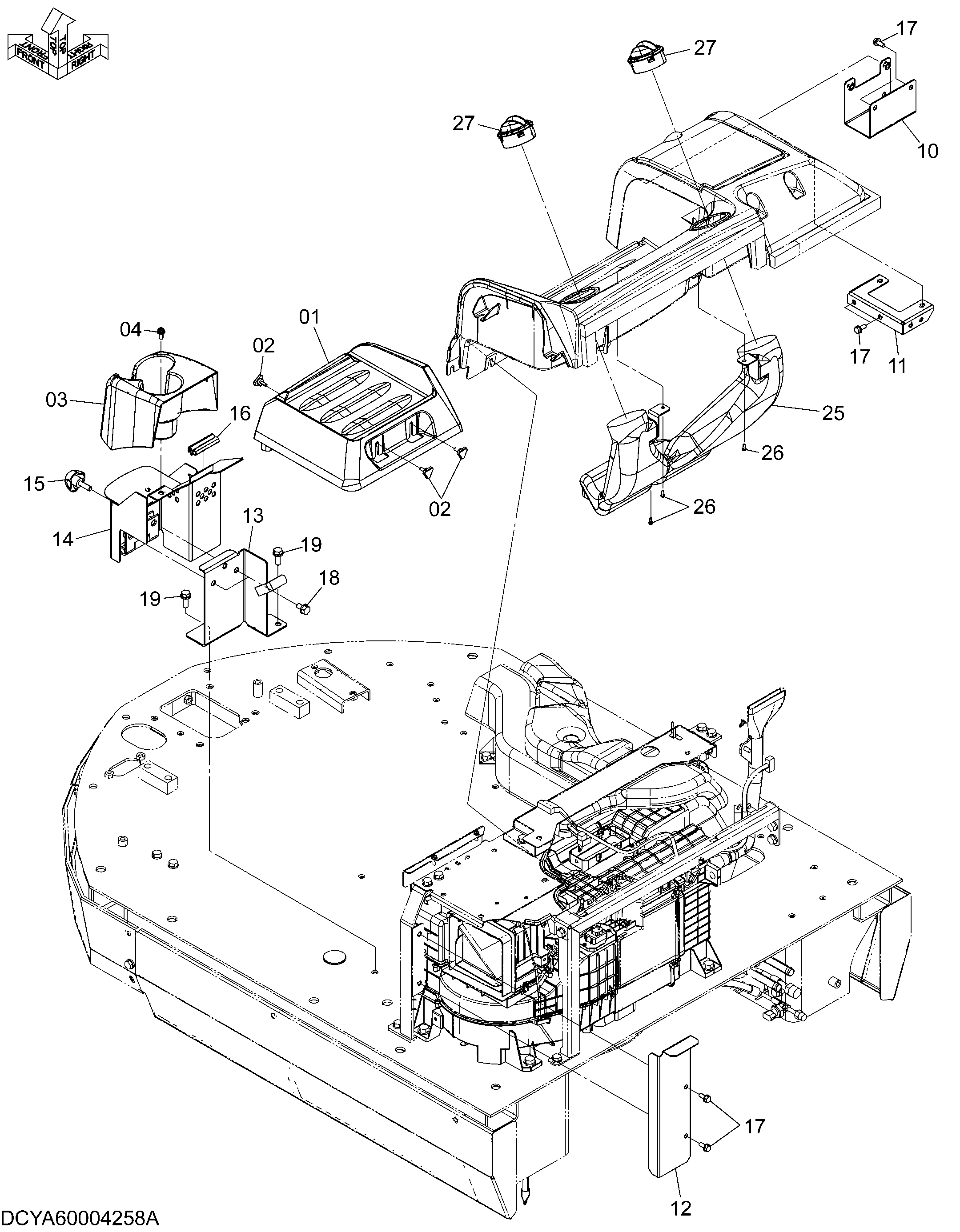

Заводская схема «Задний консоль (1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00005622 | Крышка | 1 |
| 02 | YA00005623 | Ручка | 3 |
| 03 | YA00005624 | Крышка | 1 |
| 04 | J680820 | Винт с шайбой | 2 |
| 10 | YA40003662 | Кронштейн | 1 |
| 11 | YA40003664 | Кронштейн | 1 |
| 12 | YA00005620 | Пластина | 1 |
| 13 | 263G670701 | Кронштейн | 1 |
| 14 | 263G670711 | Кронштейн | 1 |
| 15 | 263G673941 | Ручка | 1 |
| 16 | 2660643371 | Уплотнительная окантовка | 1 |
| 17 | J260820 | Болт с шайбой | 6 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J271020 | Болт с шайбой | 2 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J271030 | Болт с шайбой | 2 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 25 | YA00005547 | Воздуховод | 1 |
| 26 | 0104405012 | Самонарезающий винт | 3 |
| 27 | YA00003014 | Лоувер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
