Мост детали — HITACHI ZW250-5B

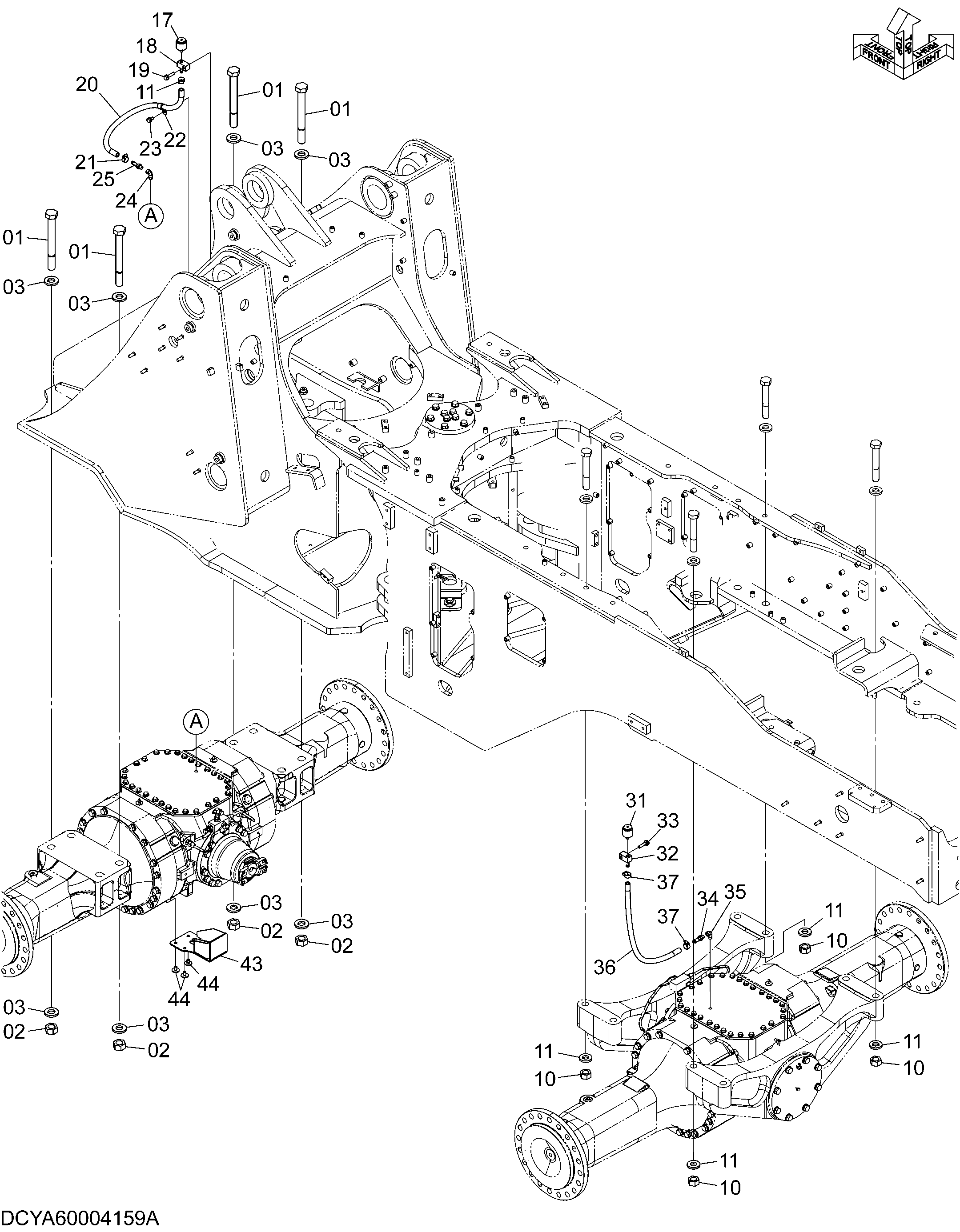

Заводская схема «Мост детали» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2670613601 | Болт | 8 |
| 02 | 2670613611 | Гайка | 8 |
| 03 | J222030 | Шайба | 16 |
| 10 | J952027 | Гайка | 8 |
| 11 | J222027 | Шайба | 8 |
| 17 | 1632302242 | Сапун | 1 |
| 18 | 2643212041 | Адаптер | 1 |
| 19 | J271045 | Болт с шайбой | 1 |
| 19A | J901045 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 0471004065 | Резиновый шланг | 1 |
| 21 | 4514699 | Хомут шланга | 2 |
| 22 | 4190274 | Зажим | 1 |
| 23 | J271020 | Болт с шайбой | 1 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 0401200202 | Угловой штуцер | 1 |
| 25 | 0410000204 | Адаптер | 1 |
| 31 | 1632302242 | Сапун | 1 |
| 32 | 2643212041 | Адаптер | 1 |
| 33 | J271045 | Болт с шайбой | 1 |
| 33A | J901045 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 0410000204 | Адаптер | 1 |
| 35 | 0401200202 | Угловой штуцер | 1 |
| 36 | 0471004065 | Резиновый шланг | 1 |
| 37 | 4514699 | Хомут шланга | 2 |
| 43 | YA40003980 | Защитный кожух | 1 |
| 44 | J281020 | Болт с шайбой | 3 |
| 44A | J901020 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
