Полный задний крыло — HITACHI ZW250-5B

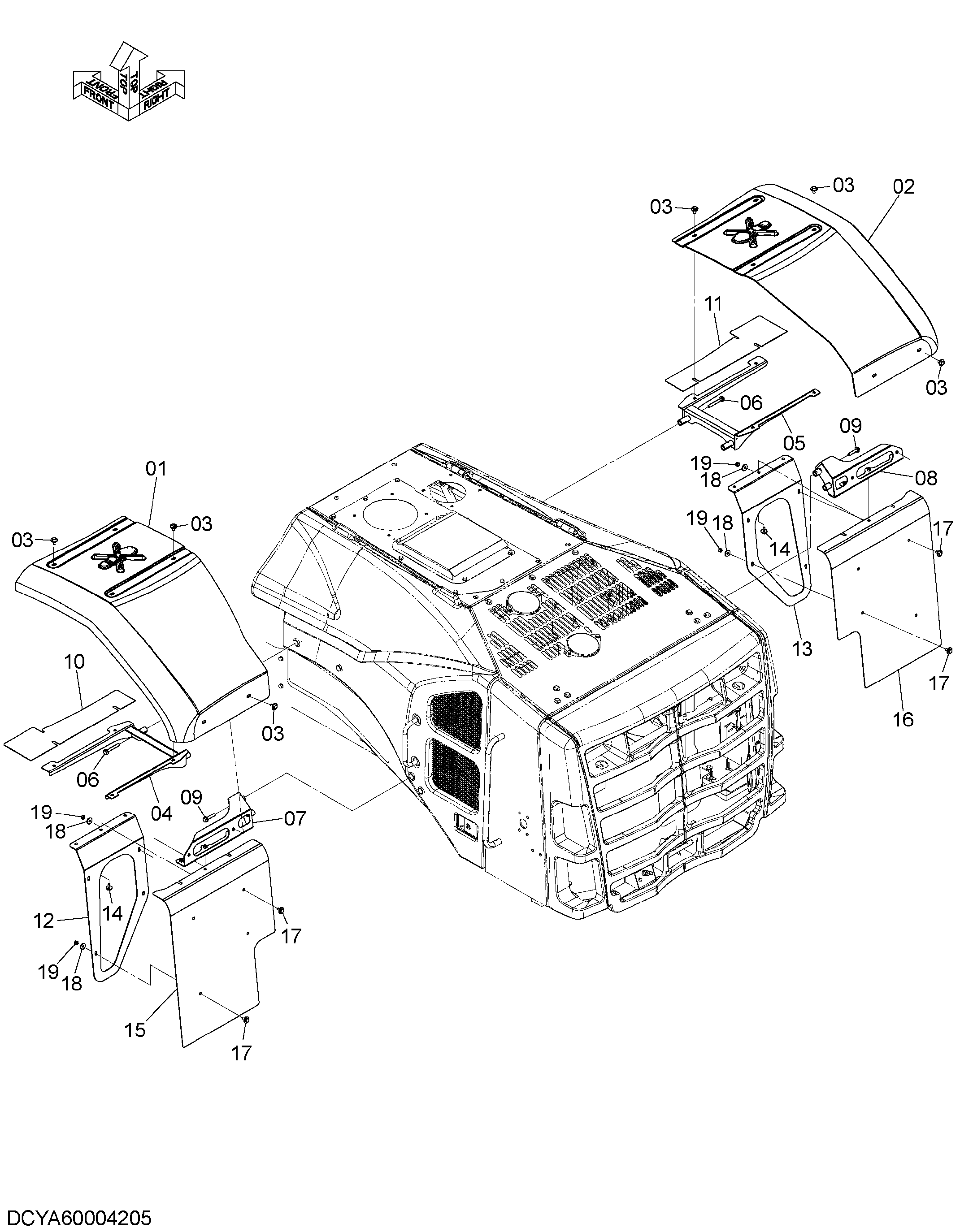

Заводская схема «Полный задний крыло» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004383 | Крыло | 1 |
| 02 | YA00004384 | Крыло | 1 |
| 03 | J281025 | Болт с шайбой | 12 |
| 03A | J901025 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | YA40003970 | Кронштейн | 1 |
| 05 | YA40003971 | Кронштейн | 1 |
| 06 | J271290 | Болт с шайбой | 4 |
| 06A | J901290 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | YA40003968 | Кронштейн | 1 |
| 08 | YA40003969 | Кронштейн | 1 |
| 09 | J271260 | Болт с шайбой | 4 |
| 09A | J901260 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | YA00006233 | Крышка | 1 |
| 11 | YA00006234 | Крышка | 1 |
| 12 | YA00006196 | Пластина | 1 |
| 13 | YA00006197 | Пластина | 1 |
| 14 | J271025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | YA00016330 | Крышка | 1 |
| 16 | YA00016331 | Крышка | 1 |
| 17 | J281025 | Болт с шайбой | 8 |
| 17A | J901025 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | J217083 | Шайба | 8 |
| 19 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
