Трубопроводы системы смазки (2) — HITACHI ZW250-5B

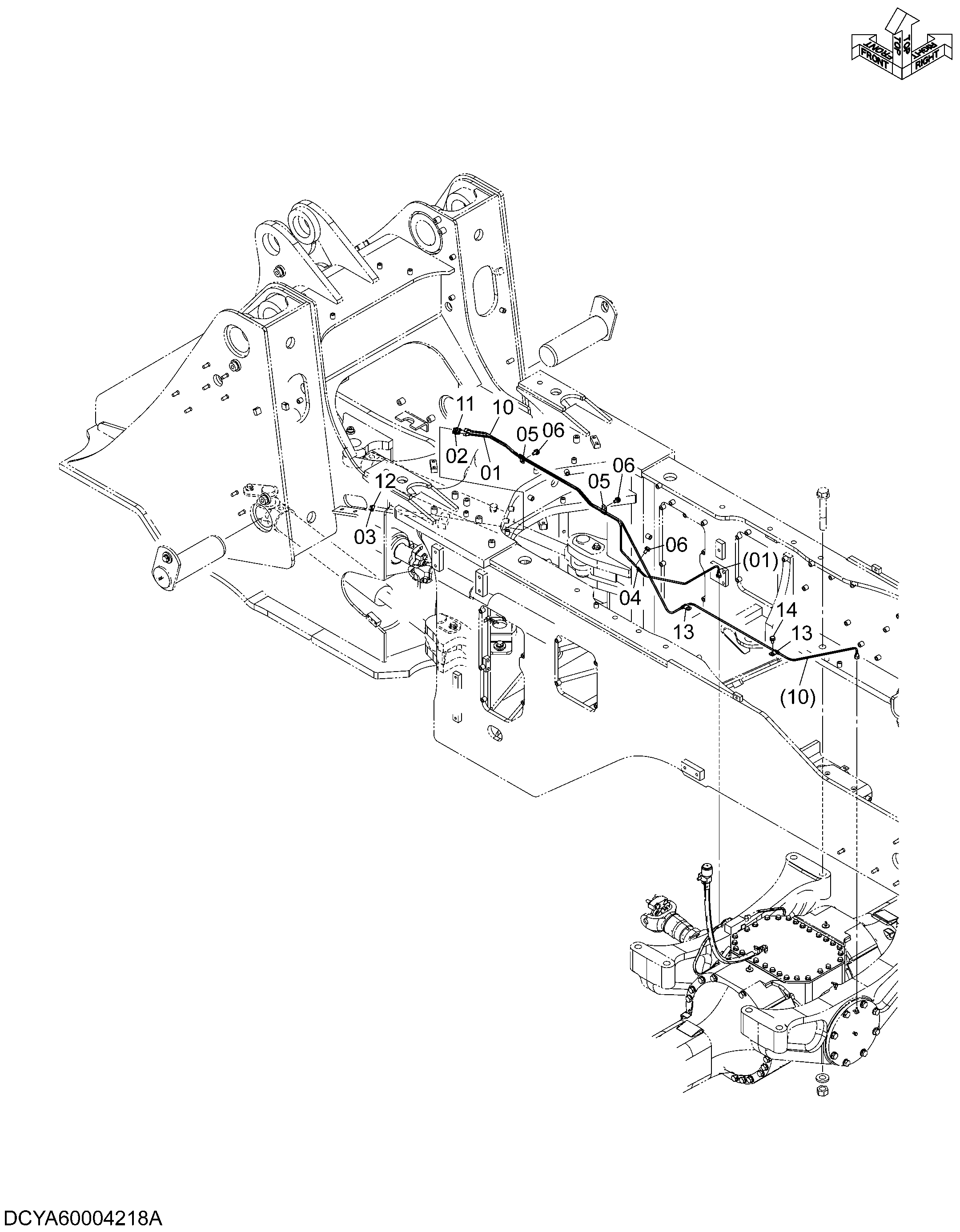

Заводская схема «Трубопроводы системы смазки (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003850 | Трубка | 1 |
| 02 | 2643542201 | Штуцер | 1 |
| 03 | 0490100100 | Пресс-маслёнка | 1 |
| 04 | 4190276 | Зажим | 1 |
| 05 | 4205358 | Зажим | 2 |
| 06 | J271020 | Болт с шайбой | 3 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 10 | YA40003851 | Трубка | 1 |
| 11 | 2643542201 | Штуцер | 1 |
| 12 | 0490100100 | Пресс-маслёнка | 1 |
| 13 | 4190276 | Зажим | 2 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
