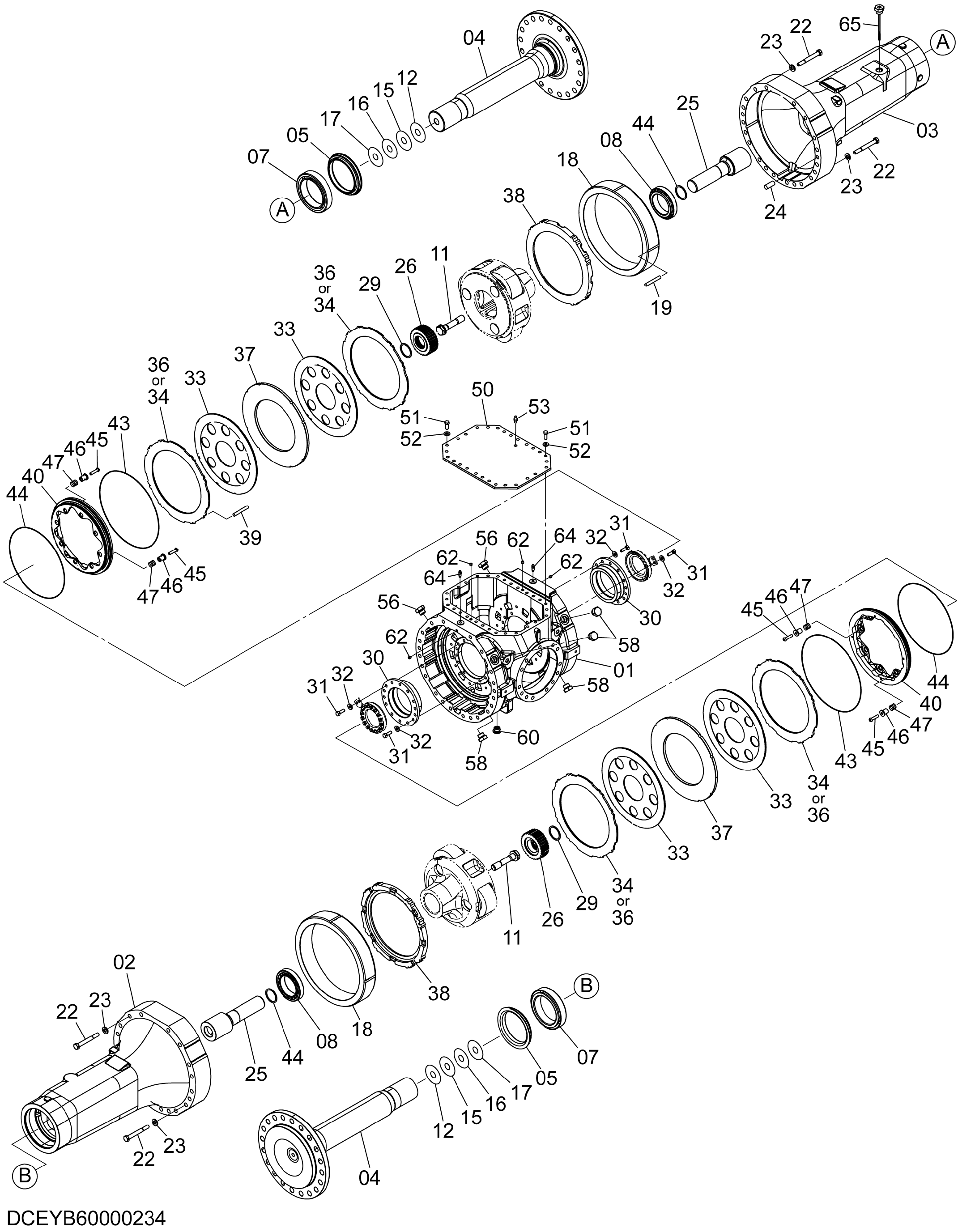

Мост задний (TPD) (2/3) — HITACHI ZW250-5B

Заводская схема «Мост задний (TPD) (2/3)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YB60000194	Задний мост	1
01	0007534	Корпус	1
02	YB00000349	Трубка	1
03	0006039	Корпус	1
04	0006163	Вал	2
05	2055500	Масляное уплотнение	2
07	4706765	Роликовый подшипник	2
08	3112290	Подшипник	2
11	2055495	Болт	2
12	2055496	Регулировочная шайба	2
15	2055497	Регулировочная шайба	2
16	2055498	Регулировочная шайба	2
17	2055499	Регулировочная шайба	6
18	1034649	Коронная шестерня	2
19	2055131	Палец	8
22	4680836	Болт	40
23	3112257	Шайба	40
24	4681033	Палец	4
25	1034648	Вал шестерня	2
26	2055368	HUB	2
29	991347	Стопорное кольцо	4
30	1034652	Фиксатор подшипник.	2
31	4680806	Болт	24
32	2055196	Шайба	24
33	YB00000033	Тормоз дисковый	4
34	YB00000352	Кольцо	2
36	YB00000240	Кольцо	2
37	YB00000241	Кольцо	2
38	1034651	Пластина концевой	2
39	3112489	Палец	16
40	0006258	Поршень	2
43	3112486	Д-ринг	2
44	3112285	Д-ринг	2
45	2055515	Болт	16
46	3112468	Адаптер	16
47	3112288	Пружина обратный	16
50	1035067	Крышка	1
51	4680805	Болт	28
52	J222012	Шайба	28
53	4681160	Пробка	1
56	YB60000280	Пробка	1
56A	4506424	Уплотнительное кольцо	1
58	A885006	Пробка	4
60	YB60000282	Пробка магнит	1
60A	4506424	Уплотнительное кольцо	1
62	2055142	Пробка	4
64	3112563	Воздушный клапан	2
65	YB60000283	Указатель уровня	1
65A	4506424	Уплотнительное кольцо	1
