Электрооборудование (передний консоль) — HITACHI ZW250-5B

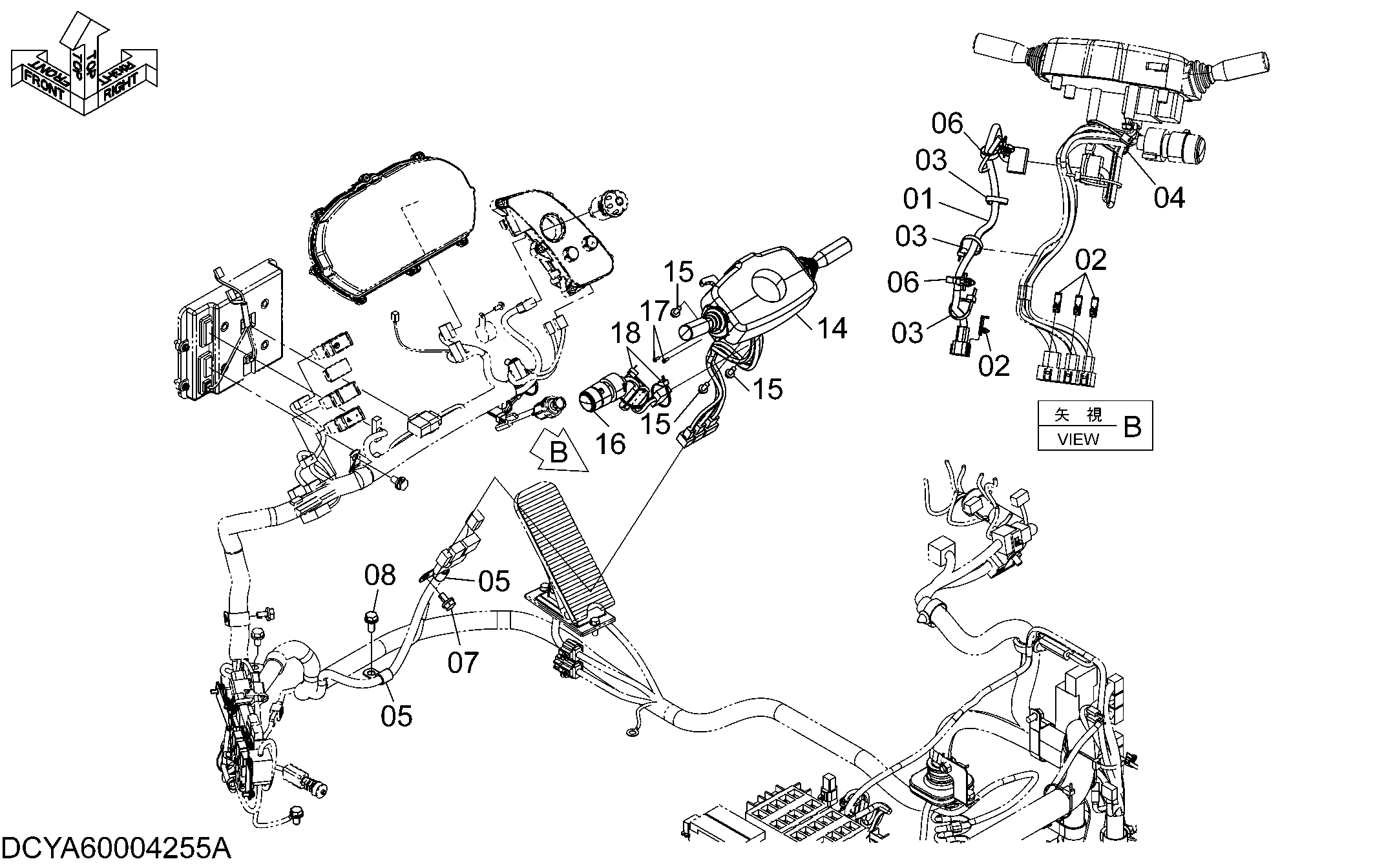

Заводская схема «Электрооборудование (передний консоль)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00005849 | Жгут проводов | 1 |
| 02 | YA00004332 | Зажим | 4 |
| 03 | 0491311200 | Ленточный зажим | 3 |
| 04 | 0491311300 | Ленточный зажим | 1 |
| 05 | 4190275 | Зажим | 2 |
| 06 | 4254600 | Зажим | 2 |
| 07 | J271020 | Болт с шайбой | 1 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271025 | Болт с шайбой | 1 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 14 | YA00003928 | Рычаг электрический | 1 |
| 15 | J260820 | Болт с шайбой | 3 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | YA00004495 | Выключатель | 1 |
| 17 | 0104304008 | Самонарезающий винт | 2 |
| 18 | 0491321380 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
