Пилотные гидролинии (1) — HITACHI ZW250-5B

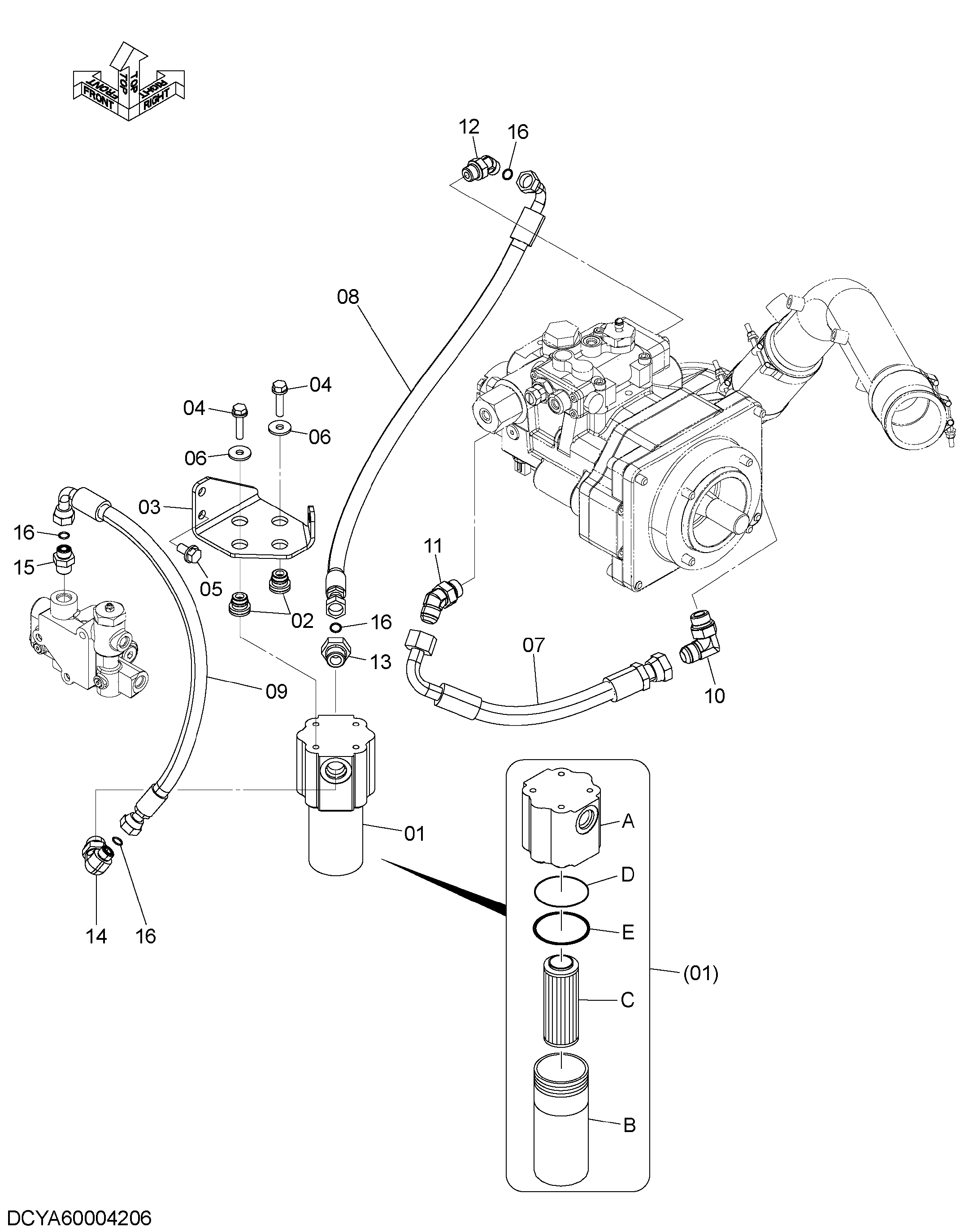

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2655742461 | Фильтр | 1 |
| 01A | 2655742481 | Головка | 1 |
| 01B | 2655742491 | Корпус | 1 |
| 01C | 2655742471 | Фильтрующий элемент | 1 |
| 01D | A811065 | Уплотнительное кольцо | 1 |
| 01E | 2655742511 | Кольцо баккуп | 1 |
| 02 | 2640732001 | Амортизатор резиновый | 4 |
| 03 | YA00006000 | Кронштейн | 1 |
| 04 | J271045 | Болт с шайбой | 4 |
| 04A | J901045 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J271225 | Болт с шайбой | 2 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J217083 | Шайба | 4 |
| 07 | 4698146 | Шланг | 1 |
| 08 | 4698029 | Шланг | 1 |
| 09 | 4345553 | Шланг | 1 |
| 10 | A852366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852266 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853244 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A853164 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853364 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A853144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
