Каталог запчастей HITACHI
Боковой панель (1) — HITACHI ZW250-5B

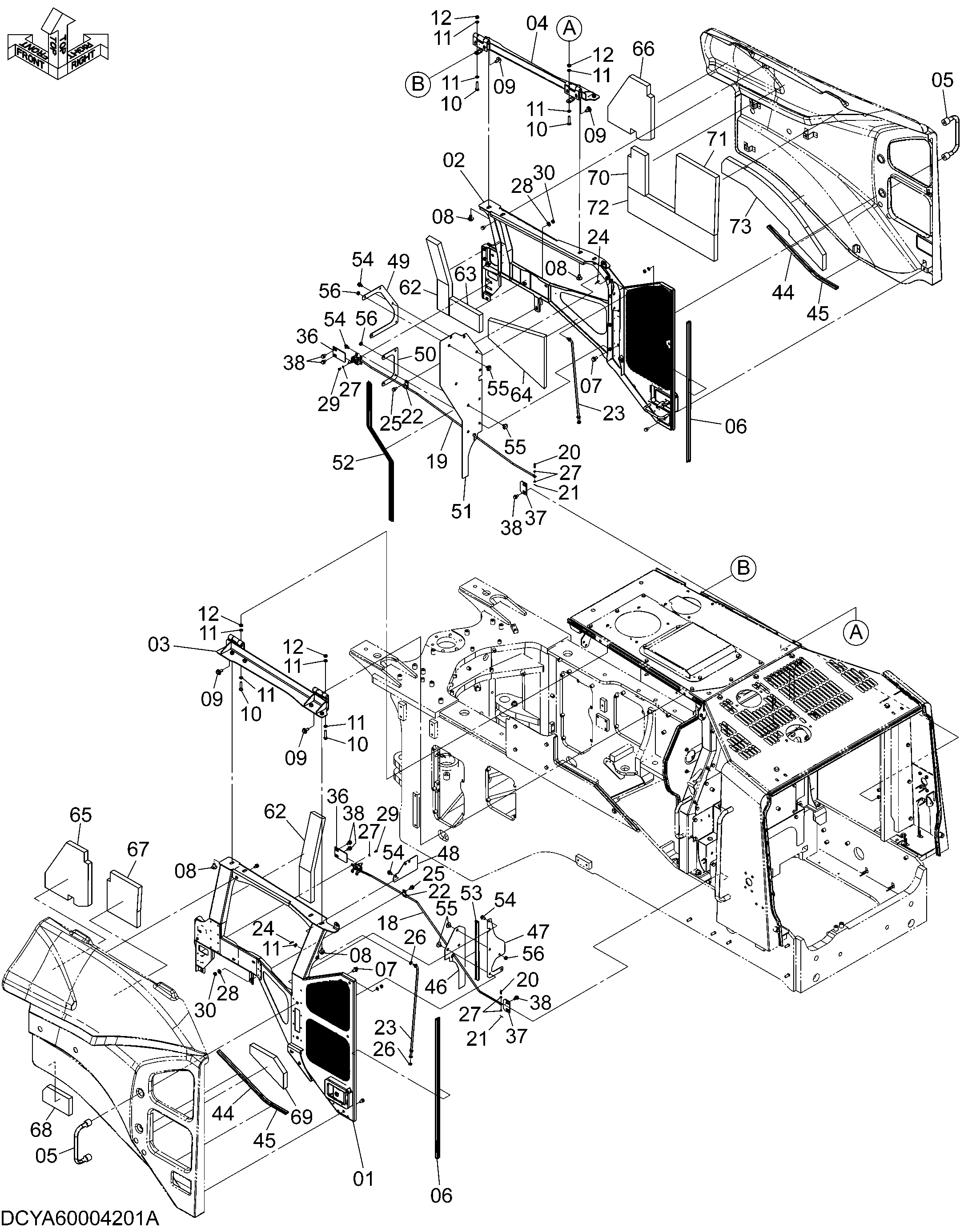

Заводская схема «Боковой панель (1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40003927 | Рама боковой(левый) | 1 |
| 02 | YA40003928 | Рама боковой(правый) | 1 |
| 03 | YA40003918 | Кронштейн | 1 |
| 04 | YA40003919 | Кронштейн | 1 |
| 05 | YA40003920 | Поручень | 2 |
| 06 | 2660643321 | Уплотнительная окантовка | 2 |
| 07 | J271225 | Болт с шайбой | 4 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J281225 | Болт с шайбой | 8 |
| 08A | J901225 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | J281230 | Болт с шайбой | 8 |
| 09A | J901230 | Болт | 1 |
| 09B | 4249324 | Шайба | 1 |
| 10 | M261050 | Болт | 4 |
| 11 | A590110 | Плоская шайба | 8 |
| 12 | J950010 | Гайка | 4 |
| 18 | YA40003921 | Блокировка (левый) | 1 |
| 19 | YA40003922 | Блокировка (правый) | 1 |
| 20 | 0226206025 | Палец | 2 |
| 21 | 0220016016 | Шплинт | 2 |
| 22 | 4190272 | Зажим | 2 |
| 23 | YA40003923 | Шток | 2 |
| 24 | 2606742091 | Стопорный палец | 2 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | A590110 | Плоская шайба | 2 |
| 27 | A590106 | Плоская шайба | 12 |
| 28 | 2609112081 | Шайба | 2 |
| 29 | J900612 | Болт | 8 |
| 30 | J950010 | Гайка | 2 |
| 36 | 2675642381 | Ограничитель | 2 |
| 37 | 2680642561 | Ограничитель | 2 |
| 38 | J271020 | Болт с шайбой | 8 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 44 | YA00006189 | Манжета резиновый | 2 |
| 45 | YA00006109 | Манжета резиновый | 2 |
| 46 | YA00006107 | Крышка | 1 |
| 47 | YA00006098 | Пластина | 1 |
| 48 | YA00006104 | Пластина | 1 |
| 49 | YA00006100 | Пластина | 1 |
| 50 | YA00006099 | Пластина | 1 |
| 51 | YA00006108 | Крышка | 1 |
| 52 | 2660643311 | Уплотнительная окантовка | 1 |
| 53 | YA00006241 | Манжета резиновый | 1 |
| 54 | J271020 | Болт с шайбой | 9 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J281020 | Болт с шайбой | 7 |
| 55A | J901020 | Болт | 1 |
| 55B | 4486055 | Шайба | 1 |
| 56 | J950010 | Гайка | 6 |
| 62 | YA00006128 | Резиновое уплотнение | 2 |
| 63 | YA00006129 | Резиновое уплотнение | 1 |
| 64 | YA00006131 | Резиновое уплотнение | 1 |
| 65 | YA00006132 | Резиновое уплотнение | 1 |
| 66 | YA00006133 | Резиновое уплотнение | 1 |
| 67 | YA00006134 | Резиновое уплотнение | 1 |
| 68 | YA00006135 | Резиновое уплотнение | 1 |
| 69 | YA00006136 | Резиновое уплотнение | 1 |
| 70 | YA00006137 | Резиновое уплотнение | 1 |
| 71 | YA00006138 | Резиновое уплотнение | 1 |
| 72 | YA00006139 | Резиновое уплотнение | 1 |
| 73 | YA00006140 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
