Гидрораспределитель (2/2) — HITACHI ZW250-5B

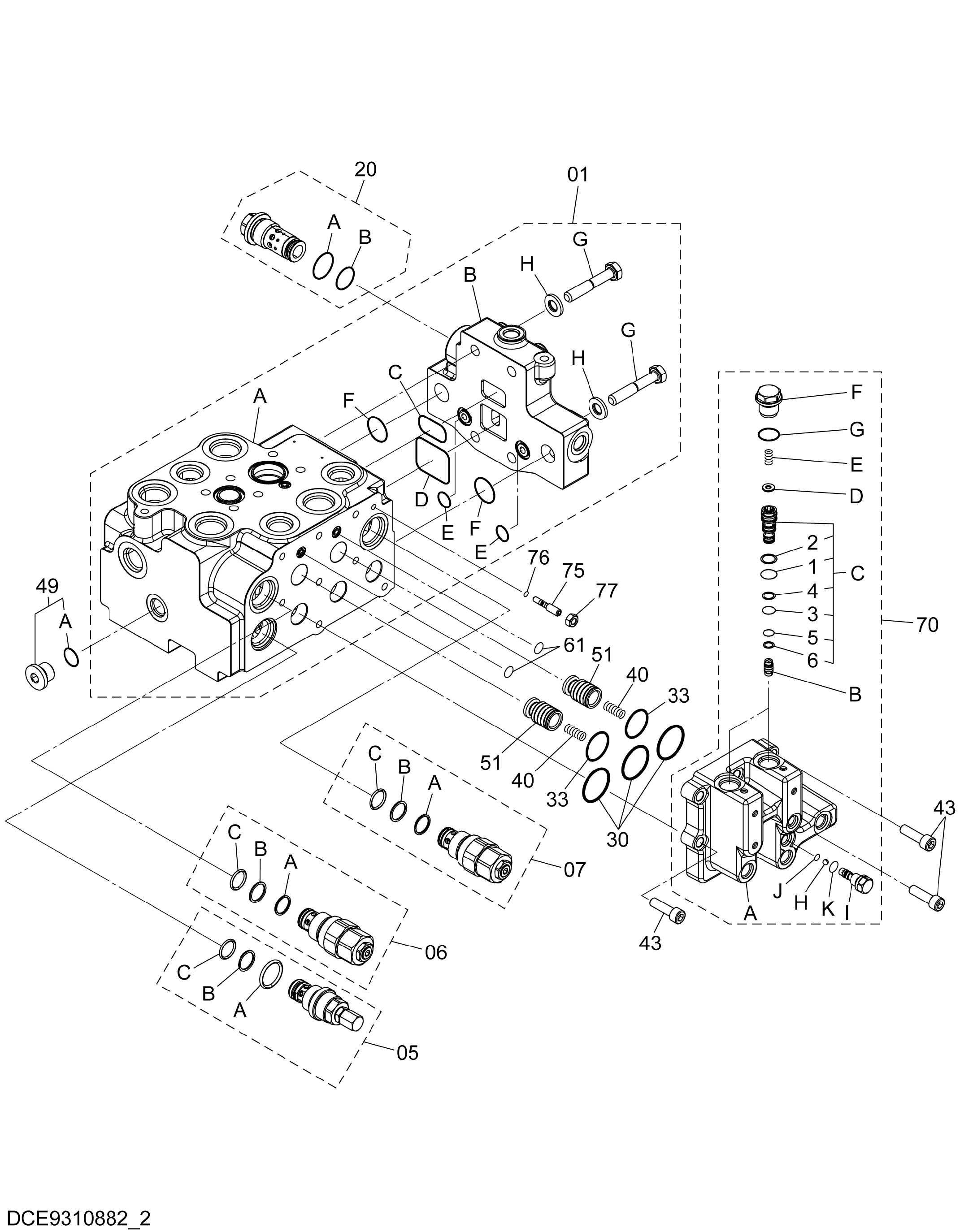

Заводская схема «Гидрораспределитель (2/2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9310882 | Гидрораспределитель | 1 | |
| 01A | 1036448 | Корпус | 1 |
| 01B | 1037369 | Пластина концевой | 1 |
| 01C | A811035 | Уплотнительное кольцо | 1 |
| 01D | A811055 | Уплотнительное кольцо | 1 |
| 01E | A811030 | Уплотнительное кольцо | 2 |
| 01F | 4506418 | Уплотнительное кольцо | 2 |
| 01G | 4718055 | Болт | 4 |
| 01H | J222012 | Шайба | 4 |
| 05 | YB60000394 | Предохранительный клапан | 1 |
| 05A | 4506420 | Уплотнительное кольцо | 1 |
| 05B | 2046498 | Опорное кольцо | 1 |
| 05C | 4506428 | Уплотнительное кольцо | 1 |
| 06 | 9312294 | Клапан комбинированный | 1 |
| 06A | 4153108 | Уплотнительное кольцо | 1 |
| 06B | 2046498 | Опорное кольцо | 1 |
| 06C | 4355080 | Уплотнительное кольцо | 1 |
| 07 | 9312296 | Клапан комбинированный | 1 |
| 07A | 4153108 | Уплотнительное кольцо | 1 |
| 07B | 2046498 | Опорное кольцо | 1 |
| 07C | 4355080 | Уплотнительное кольцо | 1 |
| 20 | 9334074 | Предохранительный клапан | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 20B | 4028265 | Уплотнительное кольцо | 1 |
| 30 | 2046981 | Уплотнительное кольцо | 3 |
| 33 | A811035 | Уплотнительное кольцо | 2 |
| 40 | 4711883 | Пружина сжатия | 2 |
| 43 | M341036 | Болт с внутренним шестигранником | 8 |
| 49 | 9134112 | Пробка | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 3118680 | Тарельчатый клапан | 2 |
| 61 | 4506320 | Уплотнительное кольцо | 2 |
| 70A | YB60001022 | Корпус пилотный | 1 |
| 70B | YB00000347 | Поршень | 2 |
| 70C | 9310141 | Втулка | 2 |
| 70C1 | 4670993 | Уплотнительное кольцо | 1 |
| 70C2 | 4684767 | Опорное кольцо | 1 |
| 70C3 | 4185504 | Уплотнительное кольцо | 1 |
| 70C4 | 4185505 | Опорное кольцо | 1 |
| 70C5 | 4506320 | Уплотнительное кольцо | 1 |
| 70C6 | 4036979 | Опорное кольцо | 1 |
| 70D | 2046484 | Шайба | 2 |
| 70E | 4685710 | Пружина сжатия | 2 |
| 70F | YB00000340 | Пробка | 2 |
| 70G | 4506420 | Уплотнительное кольцо | 2 |
| 70H | 4618447 | Шарик | 1 |
| 70I | 3116972 | Пробка | 1 |
| 70J | 4506406 | Уплотнительное кольцо | 1 |
| 70K | 957366 | Уплотнительное кольцо | 1 |
| 75 | YB00001586 | Клапан тхроттле | 1 |
| 76 | 4032996 | Уплотнительное кольцо | 1 |
| 77 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
