Охлаждение устройство — HITACHI ZW250-5B

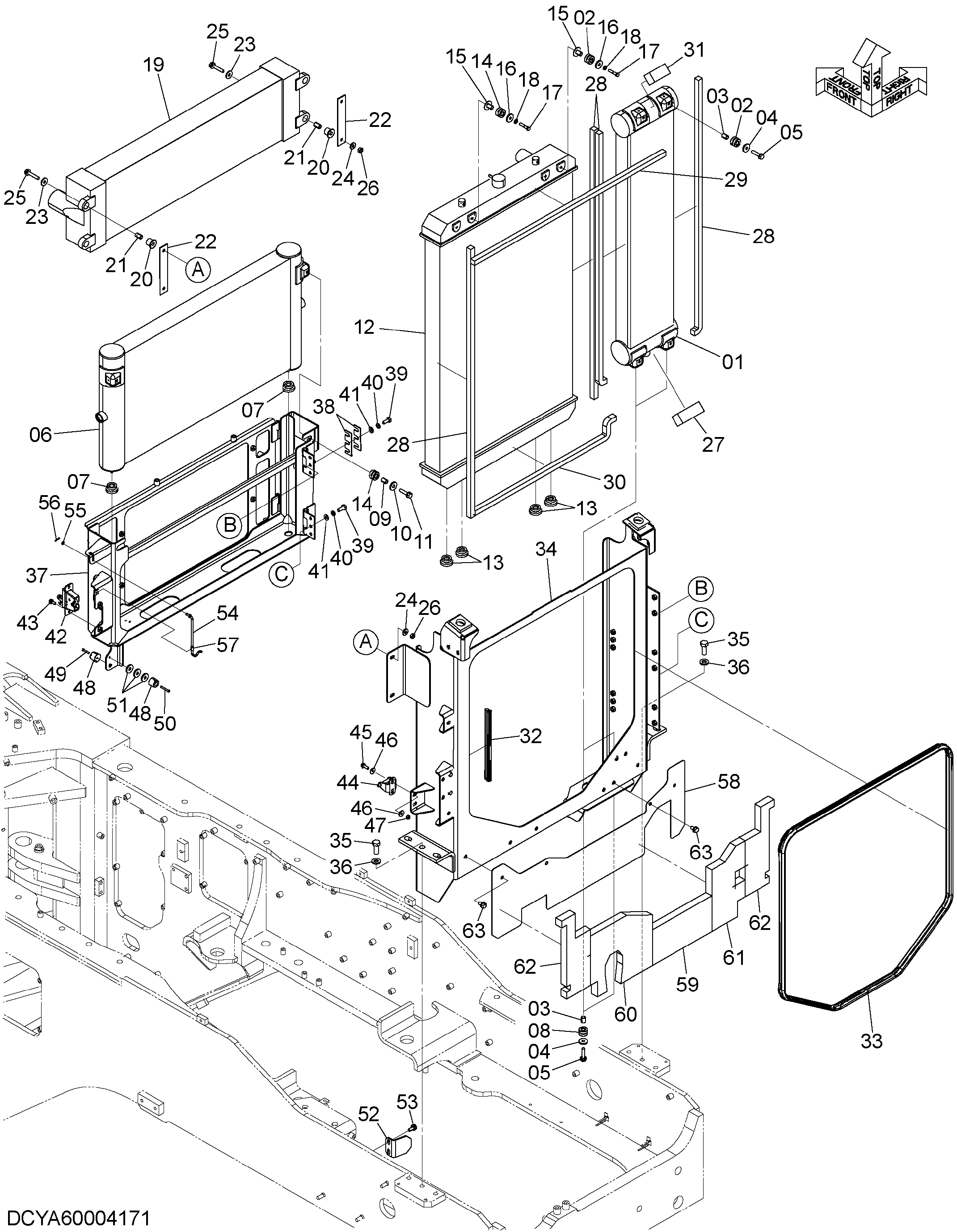

Заводская схема «Охлаждение устройство» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003894 | Масляный радиатор | 1 |
| 02 | 263G212251 | Резиновая прокладка | 4 |
| 03 | 263G212301 | Трубка | 4 |
| 04 | 2638613281 | Шайба | 4 |
| 05 | J271045 | Болт с шайбой | 4 |
| 05A | J901045 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 263G212222 | Масляный радиатор | 1 |
| 07 | 263G212241 | Резиновая прокладка | 2 |
| 08 | 263G212251 | Резиновая прокладка | 2 |
| 09 | 263G212301 | Трубка | 2 |
| 10 | 2638613281 | Шайба | 2 |
| 11 | J271045 | Болт с шайбой | 2 |
| 11A | J901045 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | YA00003895 | Радиатор | 1 |
| 12A | XB00001930 | Пробка | 1 |
| 12B | XB00001929 | Колпачок | 1 |
| 13 | 263G212241 | Резиновая прокладка | 4 |
| 14 | 263G212251 | Резиновая прокладка | 4 |
| 15 | 263G212272 | Трубка | 4 |
| 16 | 2638613281 | Шайба | 4 |
| 17 | 0110608040 | Болт | 4 |
| 18 | A590108 | Плоская шайба | 4 |
| 19 | YA00003896 | Интеркоолер | 1 |
| 20 | 263G212261 | Резиновая прокладка | 4 |
| 21 | 263G212281 | Трубка | 4 |
| 22 | 263G213471 | Проставка | 2 |
| 23 | 2660652721 | Шайба | 4 |
| 24 | 2609112081 | Плаин | 4 |
| 25 | J271055 | Болт с шайбой | 4 |
| 25A | J901055 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J950010 | Гайка | 4 |
| 27 | 263G213521 | Изолятор | 1 |
| 28 | 263G214241 | Изолятор | 4 |
| 29 | 263G214231 | Изолятор | 1 |
| 30 | 263G214211 | Изолятор | 1 |
| 31 | YA00005988 | Резиновое уплотнение | 1 |
| 32 | 2660643401 | Уплотнительная окантовка | 1 |
| 33 | 263G212721 | Уплотнительная окантовка | 1 |
| 34 | YA40003804 | Рама | 1 |
| 35 | J901640 | Болт | 6 |
| 36 | J222016 | Шайба | 6 |
| 37 | YA40003799 | Кронштейн | 1 |
| 38 | 263G213451 | Проставка | 2 |
| 39 | J901025 | Болт | 6 |
| 40 | A590910 | Пружинная шайба | 6 |
| 41 | J222010 | Шайба | 6 |
| 42 | 263G210201 | Защёлка | 1 |
| 43 | J260820 | Болт с шайбой | 2 |
| 43A | J900820 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | 263F212111 | Ответная планка | 1 |
| 45 | J260825 | Болт с шайбой | 2 |
| 45A | J900825 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 2147122311 | Шайба | 4 |
| 47 | M500807 | Гайка | 2 |
| 48 | 2650652111 | Резиновая прокладка | 2 |
| 49 | J850530 | Винт | 1 |
| 50 | J850540 | Винт | 1 |
| 51 | 2638613281 | Шайба | 3 |
| 52 | 263J212641 | Пластина | 1 |
| 53 | J271025 | Болт с шайбой | 2 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | YA40003811 | Шток | 1 |
| 55 | A590106 | Плоская шайба | 1 |
| 56 | 2606742071 | Стопорный палец | 1 |
| 57 | 2638642281 | Резиновая прокладка | 1 |
| 58 | YA00005990 | Пластина | 1 |
| 59 | YA00005985 | Резиновое уплотнение | 1 |
| 60 | YA00005989 | Резиновое уплотнение | 1 |
| 61 | YA00005986 | Резиновое уплотнение | 1 |
| 62 | YA00005987 | Резиновое уплотнение | 2 |
| 63 | J271020 | Болт с шайбой | 4 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
