Тормоз трубопроводы (2) — HITACHI ZW250-5B

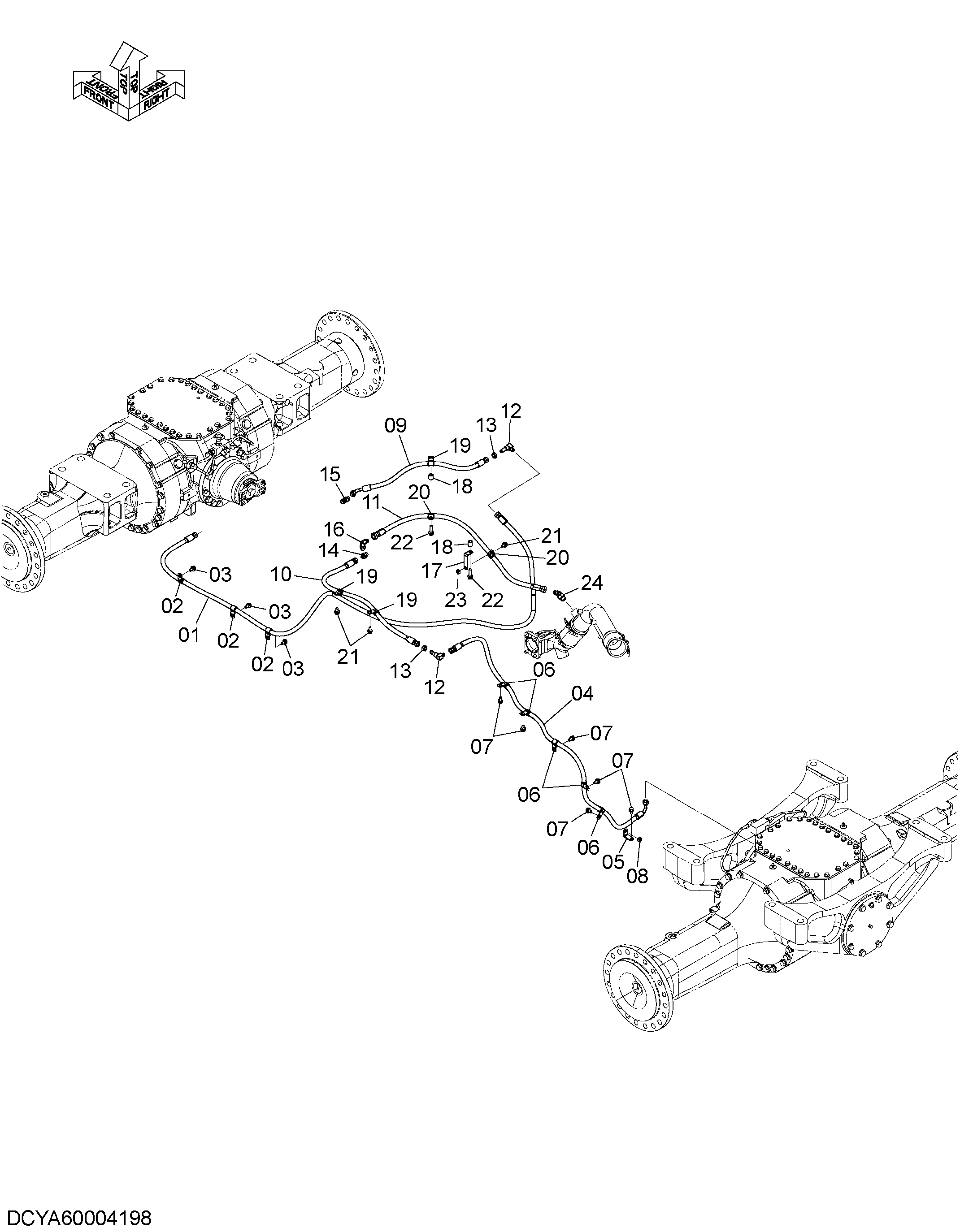

Заводская схема «Тормоз трубопроводы (2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00006731 | Шланг | 1 |
| 02 | 4190273 | Зажим | 3 |
| 03 | J271020 | Болт с шайбой | 3 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4315350 | Шланг | 1 |
| 05 | 263J222181 | Кронштейн | 1 |
| 06 | 4190273 | Зажим | 5 |
| 07 | J271020 | Болт с шайбой | 6 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J950010 | Гайка | 1 |
| 09 | 4614048 | Шланг | 1 |
| 10 | 4346552 | Шланг | 1 |
| 11 | 4675018 | Шланг | 1 |
| 12 | 4285863 | Угловой штуцер | 2 |
| 13 | 4202531 | Гайка | 2 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852334 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 2661242081 | Кронштейн | 1 |
| 18 | 2655542141 | Втулка | 2 |
| 19 | 4190273 | Зажим | 3 |
| 20 | 4190262 | Зажим | 2 |
| 21 | J271020 | Болт с шайбой | 3 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271040 | Болт с шайбой | 2 |
| 22A | J901040 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | A852244 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
