Рулевое управление колумн — HITACHI ZW250-5B

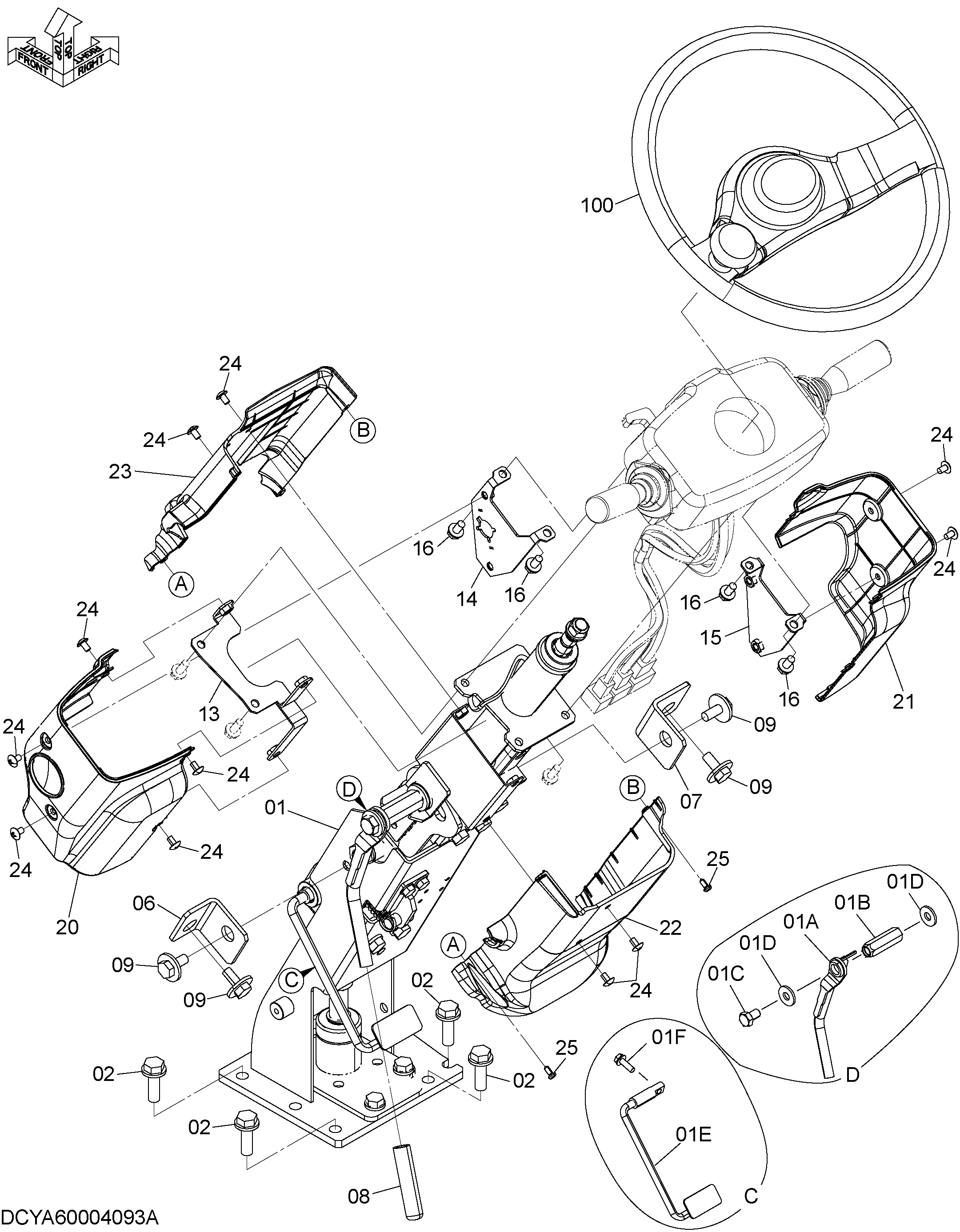

Заводская схема «Рулевое управление колумн» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00003886 | Колумн рулевое управление | 1 |
| 01A | YA00015546 | Рычаг блокировка | 1 |
| 01B | 263G412501 | Гайка | 1 |
| 01C | 263G412511 | Болт | 1 |
| 01D | 263G412461 | Шайба | 2 |
| 01E | YA00015547 | Педаль | 1 |
| 01F | J260820 | Болт с шайбой | 1 |
| 01FA | J900820 | Болт | 1 |
| 01FB | A590108 | Плоская шайба | 1 |
| 02 | J271240 | Болт с шайбой | 5 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 06 | YA00004364 | Левый кронштейн | 1 |
| 07 | YA00004365 | Правый кронштейн | 1 |
| 08 | YA00004366 | Рукоятка | 1 |
| 09 | J281025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 13 | YA40003624 | Кронштейн | 1 |
| 14 | YA40003625 | Кронштейн | 1 |
| 15 | YA40003626 | Кронштейн | 1 |
| 16 | J260816 | Болт с шайбой | 4 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 20 | YA00005506 | Крышка | 1 |
| 21 | YA00005507 | Крышка | 1 |
| 22 | YA00005508 | Крышка | 1 |
| 23 | YA00005509 | Крышка | 1 |
| 24 | J650610 | Винт | 11 |
| 25 | 0104405012 | Самонарезающий винт | 4 |
| 100 | 4620263 | Колесо рулевое управление | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
