Каталог запчастей HITACHI

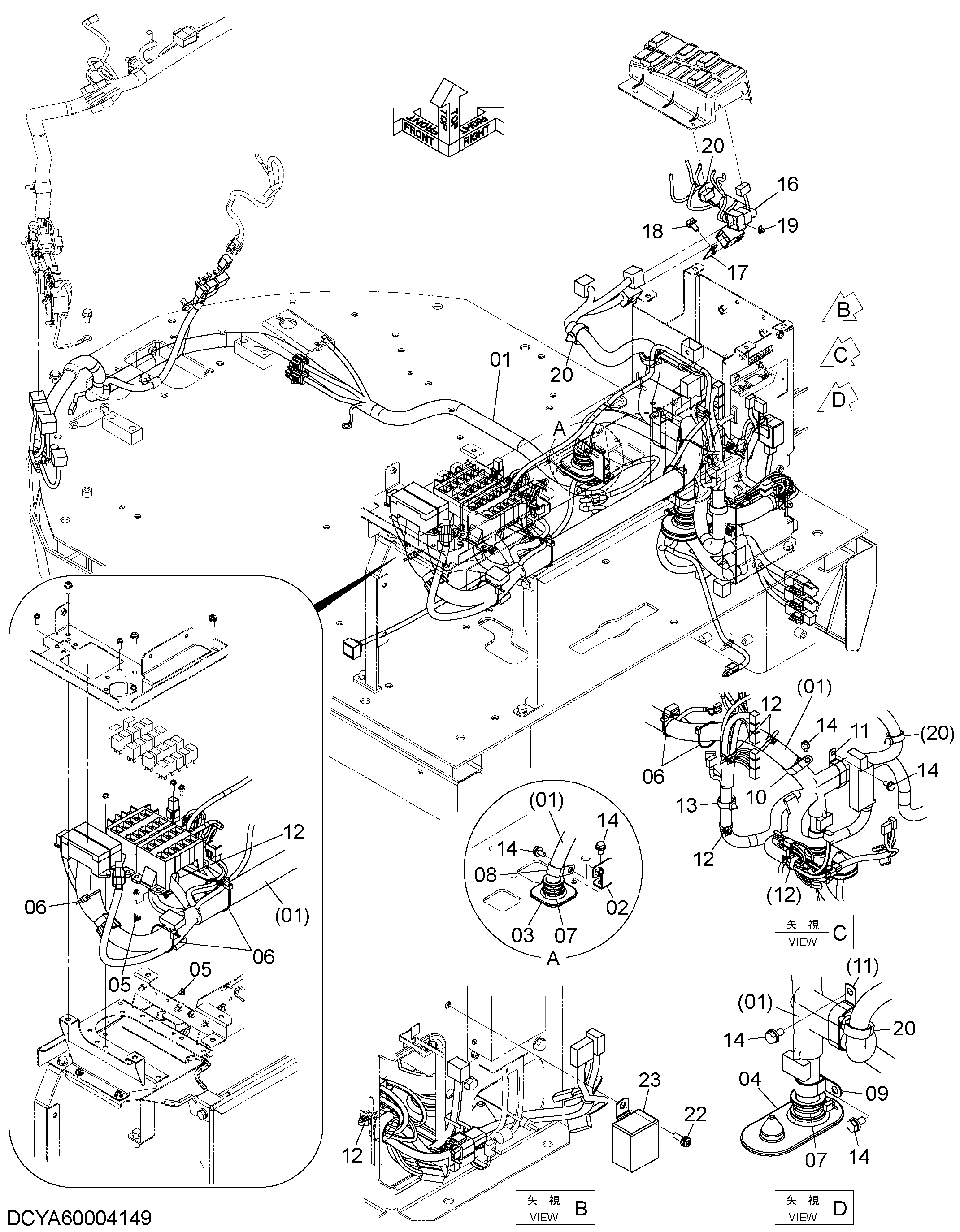

Электрооборудование (задний консоль)(1) — HITACHI ZW250-5B
Заводская схема «Электрооборудование (задний консоль)(1)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004486 | Жгут проводов | 1 |
| 01 | YA00005839 | Жгут проводов | 1 |
| 02 | YA40003611 | Кронштейн | 1 |
| 03 | YA00004337 | Резиновая втулка | 1 |
| 04 | YA00004338 | Резиновая втулка | 1 |
| 05 | 263G244071 | Зажим | 2 |
| 06 | 0491311300 | Ленточный зажим | 5 |
| 07 | 0491321380 | Ленточный зажим | 2 |
| 08 | 4192035 | Зажим | 1 |
| 09 | 4190291 | Зажим | 1 |
| 10 | 4193848 | Зажим | 1 |
| 11 | 4470169 | Зажим | 1 |
| 12 | 4254600 | Зажим | 5 |
| 13 | 4449019 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 5 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | YA00004487 | Жгут проводов | 1 |
| 16 | YA00005840 | Жгут проводов | 1 |
| 17 | YA00004356 | Кронштейн | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 263G244071 | Зажим | 1 |
| 20 | 4449019 | Зажим | 3 |
| 21 | 4695509 | Фласхер | 1 |
| 22 | J460620 | Винт с шайбой | 1 |
| 23 | 2681242291 | Фласхер | 1 |
| 24 | J460620 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
