Электрооборудование (задний)(2) — HITACHI ZW250-5B

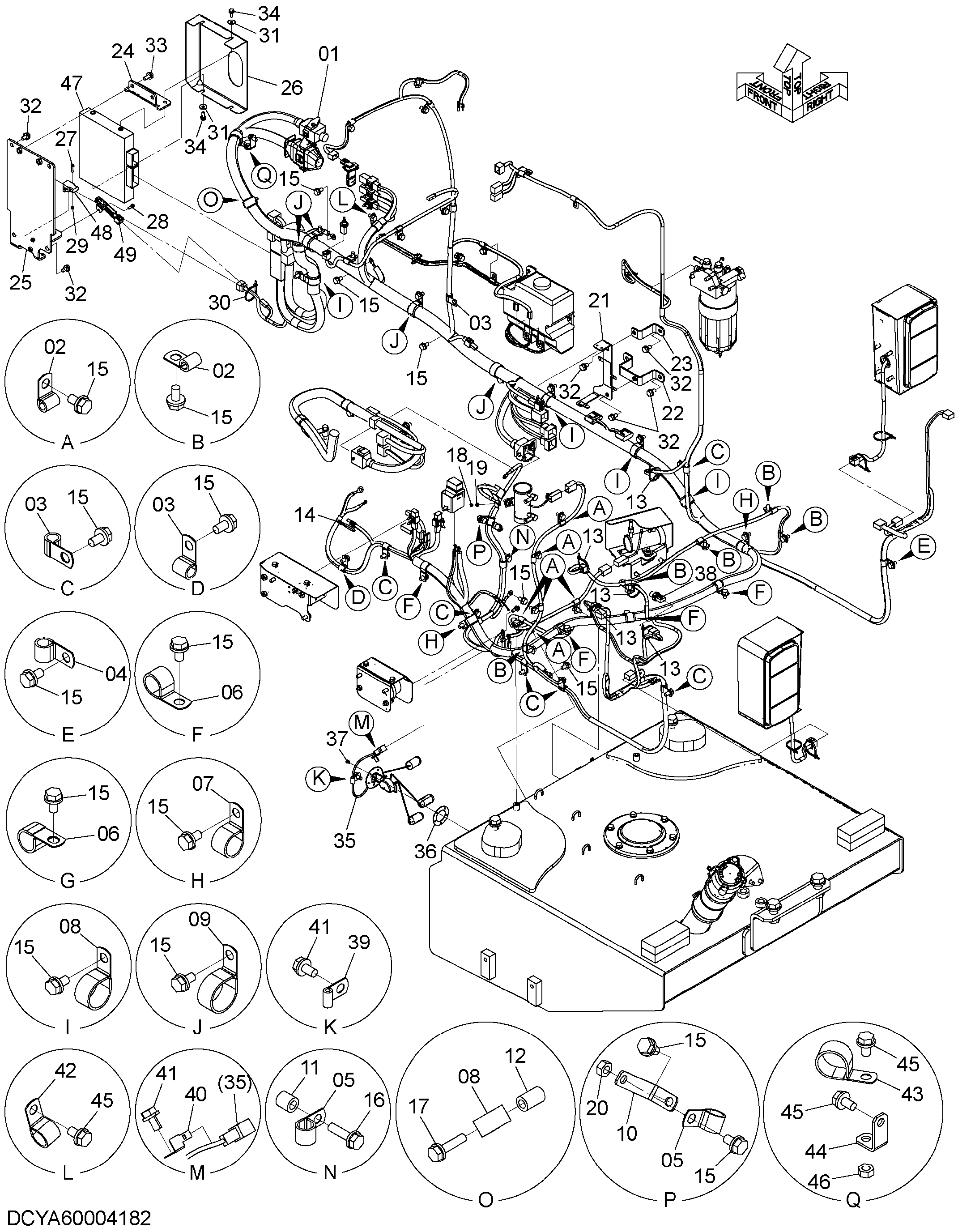

Заводская схема «Электрооборудование (задний)(2)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00018402 | Жгут проводов | 1 |
| 02 | 4190261 | Зажим | 11 |
| 03 | 4190275 | Зажим | 8 |
| 04 | 4190253 | Зажим | 1 |
| 05 | 4190262 | Зажим | 2 |
| 06 | 4190263 | Зажим | 4 |
| 07 | 4192035 | Зажим | 2 |
| 08 | 4190264 | Зажим | 4 |
| 09 | 4190291 | Зажим | 5 |
| 10 | 2661242081 | Кронштейн | 1 |
| 11 | 2655542141 | Втулка | 1 |
| 12 | 2675675841 | Втулка | 1 |
| 13 | 0491311200 | Ленточный зажим | 6 |
| 14 | 4441695 | Ленточный зажим | 1 |
| 15 | J271020 | Болт с шайбой | 40 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J271040 | Болт с шайбой | 1 |
| 16A | J901040 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271045 | Болт с шайбой | 1 |
| 17A | J901045 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J460510 | Винт с шайбой | 1 |
| 19 | A590106 | Плоская шайба | 1 |
| 20 | J950010 | Гайка | 1 |
| 21 | YA40003826 | Кронштейн | 1 |
| 22 | YA40003827 | Кронштейн | 1 |
| 23 | YA40003828 | Кронштейн | 1 |
| 24 | YA00006010 | Пластина | 1 |
| 25 | YA40003829 | Кронштейн | 1 |
| 26 | YA00006025 | Крышка | 1 |
| 27 | J680525 | Винт с шайбой | 2 |
| 28 | J680620 | Винт с шайбой | 2 |
| 29 | M500504 | Гайка | 2 |
| 30 | 0491311200 | Ленточный зажим | 1 |
| 31 | 2147122311 | Шайба | 4 |
| 32 | J271020 | Болт с шайбой | 9 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J260820 | Болт с шайбой | 4 |
| 34A | J900820 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | 4631459 | Поплавок | 1 |
| 36 | 2632222081 | Прокладка | 1 |
| 37 | J680510 | Винт с шайбой | 5 |
| 38 | 4703324 | Датчик давления | 1 |
| 38A | 4365826 | Уплотнительное кольцо | 1 |
| 39 | 4190276 | Зажим | 1 |
| 40 | 4257159 | Кронштейн | 1 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4190277 | Зажим | 1 |
| 43 | 4190264 | Зажим | 1 |
| 44 | 263J222181 | Кронштейн | 1 |
| 45 | J271020 | Болт с шайбой | 3 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J950010 | Гайка | 1 |
| 47 | YA00015286 | Контроллер | 1 |
| 48 | 4651944 | Датчик | 1 |
| 49 | 4664862 | Резистор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
