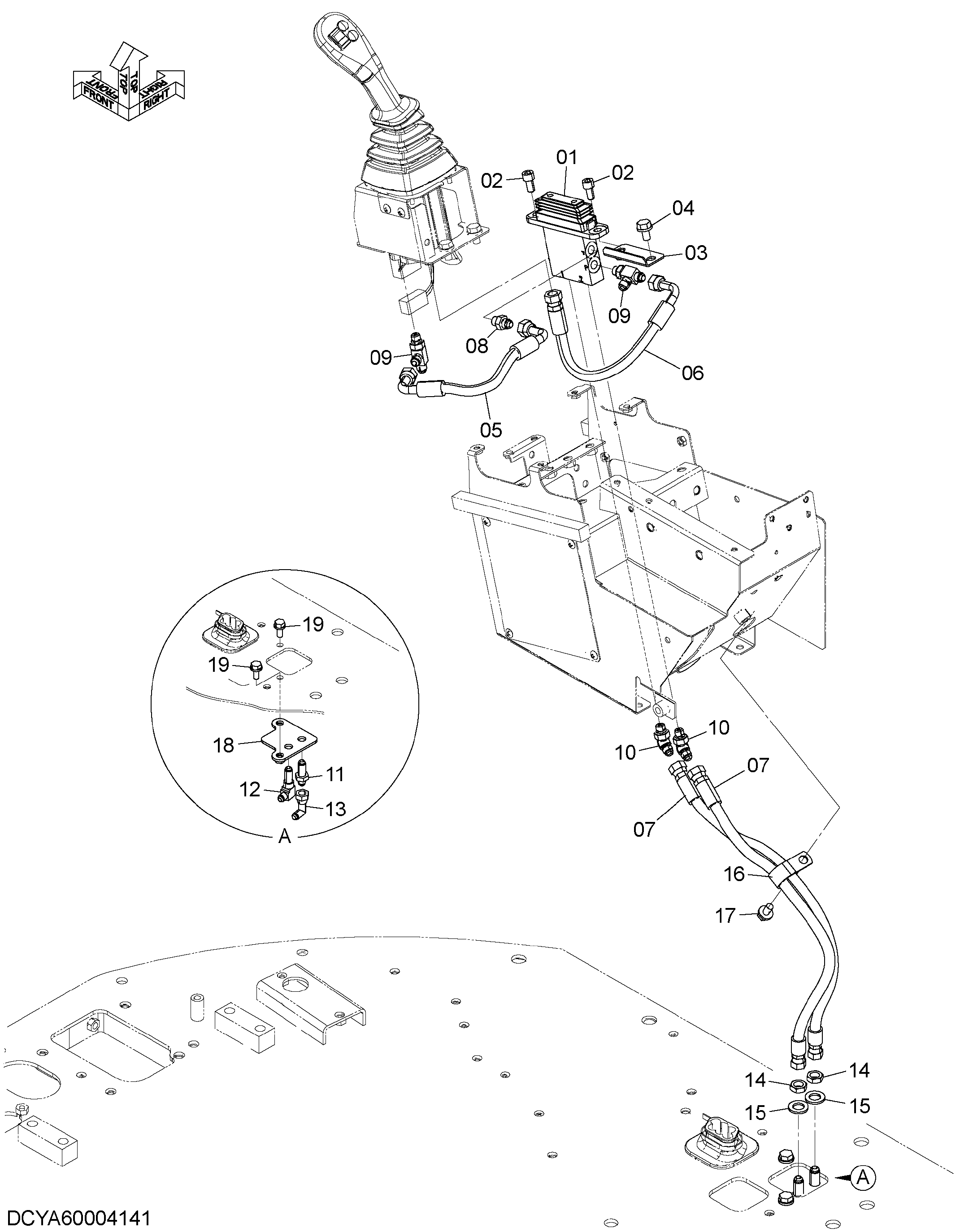

Пилотные гидролинии (мулти-функтион рычаг) (AP3) — HITACHI ZW250-5B
Заводская схема «Пилотные гидролинии (мулти-функтион рычаг) (AP3)» для HITACHI ZW250-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G732031 | Пилотный клапан | 1 |
| 02 | J781020 | Болт с внутренним шестигранником | 2 |
| 03 | YA40003699 | Кронштейн | 1 |
| 04 | J271020 | Болт с шайбой | 1 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4696394 | Шланг | 1 |
| 06 | 4457107 | Шланг | 1 |
| 07 | 4474673 | Шланг | 2 |
| 08 | A852123 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852423 | Тройник | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852223 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4202532 | Адаптер | 1 |
| 12 | 4285863 | Угловой штуцер | 1 |
| 13 | 4239976 | Унион S | 1 |
| 14 | 4202531 | Гайка | 2 |
| 15 | A590116 | Плоская шайба | 2 |
| 16 | 4192035 | Зажим | 1 |
| 17 | J271020 | Болт с шайбой | 1 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | YA40003704 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW250-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
